IS43TR16128DL-107MBL

产品分类: 动态随机存储器(DRAM)
产品描述: 256MB 128Mx16 1.283V 216mA 1.45V 933MHz Parallel 16bit BGA-96 贴片安装
供应商型号: IS43TR16128DL-107MBL
供应商: 国内现货
标准整包数: 1900

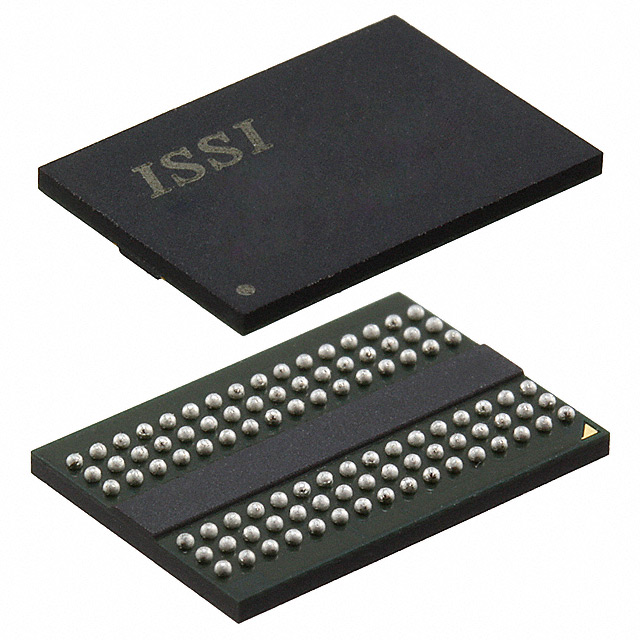

INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16128DL-107MBL

IS43TR16128DL-107MBL概述

    DDR3 SDRAM 技术手册解析

    1. 产品简介


    IS43/46TR16128D, IS43/46TR16128DL, IS43/46TR82560D, IS43/46TR82560DL 是由Integrated Silicon Solution, Inc.(ISSI)生产的DDR3 SDRAM(Double Data Rate Synchronous Dynamic Random Access Memory)。该系列内存芯片提供两种配置:256Mx8 和 128Mx16,分别对应16位和8位数据总线。它们适用于各种高要求的应用场景,如高性能计算、图形处理、网络通信等领域。

    2. 技术参数


    - 供电电压:标准电压下,VDD 和 VDDQ = 1.5V ± 0.075V;低电压下,VDD 和 VDDQ = 1.35V +0.1V, -0.067V。
    - 工作频率:最高可达1066MHz,支持多种频率设置,例如DDR3-1600K、DDR3-1866M、DDR3-2133N。
    - 内部结构:具有8个内部银行,支持并发操作,8n位预取架构。
    - 刷新时间:根据温度范围不同,刷新间隔分别为7.8µs(-40°C至85°C)、3.9µs(85°C至105°C)、1.95µs(105°C至115°C)和0.97µs(115°C至125°C)。
    - 操作温度:商业级(0°C 至 95°C)、工业级(-40°C 至 95°C)、汽车级A1(-40°C 至 95°C)、A2(-40°C 至 105°C)、A25(-40°C 至 115°C)和A3(-40°C 至 125°C)。

    3. 产品特点和优势


    这些DDR3 SDRAM内存芯片具备以下几个显著的特点和优势:
    - 低功耗:支持低电压模式(1.35V),降低功耗并提高能效。
    - 高速数据传输:最高可达1066MHz的数据传输率,满足高性能应用需求。
    - 动态调整阻抗:支持动态开路驱动器阻抗调整(OCD)和片上终端(Dynamic ODT)。
    - 多用途寄存器:通过模式寄存器集命令(MRS),用户可以灵活设置不同的工作模式。
    - 兼容性强:可向后兼容较低速的DDR3 SDRAM标准,确保广泛的兼容性。

    4. 应用案例和使用建议


    这些DDR3 SDRAM广泛应用于各类嵌入式系统、服务器、路由器和高性能计算平台中。在具体应用时,需要注意以下几点:
    - 在高速读写操作时,确保电源稳定且符合技术手册中规定的供电电压和温度范围。
    - 使用前进行充分的初始化和校准(如ZQCL)以确保稳定工作。
    - 配合系统的整体设计,合理选择内存配置(256Mx8或128Mx16)和封装类型(96-ball BGA或78-ball BGA)。

    5. 兼容性和支持


    这些DDR3 SDRAM芯片与主流系统控制器和处理器高度兼容,支持不同的封装类型。ISSI公司提供全面的技术支持和售后服务,确保用户能够顺利使用和集成这些产品。

    6. 常见问题与解决方案


    - 问题1:初始化失败。
    - 解决方法:严格按照技术手册中的步骤进行电源稳定和复位初始化。
    - 问题2:数据传输不稳定。
    - 解决方法:检查并确保电源电压在规定范围内,确认所有连接正确无误。
    - 问题3:内存容量识别错误。
    - 解决方法:重新设置模式寄存器,确保正确的配置。

    7. 总结和推荐


    总体而言,IS43/46TR系列DDR3 SDRAM是一款高性能、高可靠性的存储解决方案,特别适合于需要高速数据传输和低功耗的应用场景。其独特的功能和强大的兼容性使其在市场上具有很强的竞争优势。对于那些追求高效能、可靠性和兼容性的用户来说,这款产品是一个非常值得推荐的选择。

IS43TR16128DL-107MBL参数

参数
最大供电电流 216mA
最大时钟频率 933MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
组织 128Mx16
数据总线宽度 16bit
接口类型 Parallel
存储容量 256MB
通用封装 BGA-96
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS43TR16128DL-107MBL厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16128DL-107MBL数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16128DL-107MBL IS43TR16128DL-107MBL数据手册

IS43TR16128DL-107MBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1900+ ¥ 22.8346
2850+ ¥ 21.9697
3800+ ¥ 20.4128
库存: 5700
起订量: 1900 增量: 0
交货地:
最小起订量为:1900
合计: ¥ 43385.74
