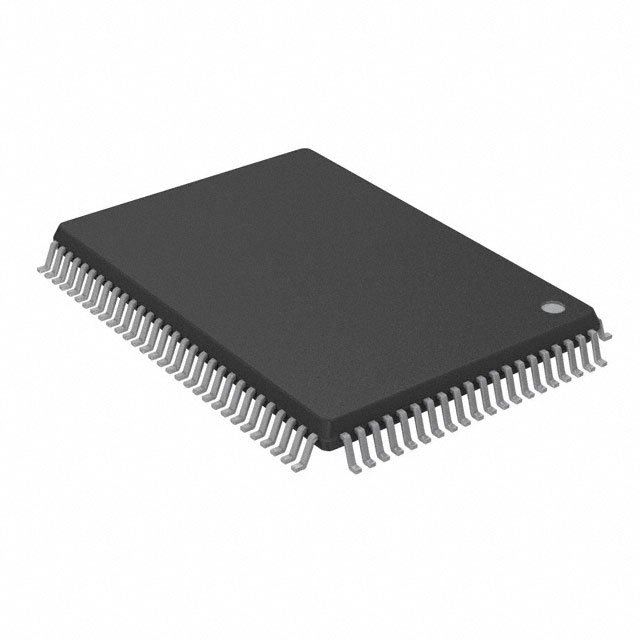

IS61LF12836EC-7.5TQLI

产品分类: 静态随机存储器(SRAM)
产品描述: 4.5Mb (128K x 36) 128 k x 36 3.135V 160mA 3.465V 117MHz Parallel TQFP-100 贴片安装
供应商型号: AV-S-IS61LF12836EC-7.5TQLI
供应商: Avnet
标准整包数: 72
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS61LF12836EC-7.5TQLI

IS61LF12836EC-7.5TQLI概述

    # 高速同步静态随机存取存储器(SRAM)产品技术手册

    产品简介


    IS61(4)LF12836EC/IS61(4)VF12836EC/IS61(4)LF12832EC 系列产品属于同步高密度静态随机存取存储器(SRAM),由集成硅解决方案股份有限公司(ISSI)开发,适用于通信、网络以及其他高性能计算应用。该系列提供三种容量:128K x 36 位、128K x 32 位和 256K x 18 位,最大容量可达 4Mb。其低功耗设计和高效能使其成为高速数据处理和存储的理想选择。
    主要功能
    - 高速数据存取:支持高达 133MHz 的运行频率,提供卓越的存取速度。
    - 错误检测与纠正:集成纠错码(ECC),确保数据的可靠性。
    - 灵活的地址控制:支持单个字节写入和全局写入。
    - 多种封装形式:支持 100 引脚 QFP 和多种 BGA 封装。
    应用领域
    - 数据通信和网络设备
    - 工业自动化控制
    - 汽车电子系统
    - 高性能嵌入式计算平台

    技术参数


    | 参数类别 | 规格 |

    | 容量 | 128K x 36 位/32 位,256K x 18 位 |
    | 最大容量 | 4Mb |
    | 工作电压 | LF 型号:VDD 3.3V ± 5%,VDDQ 3.3V/2.5V ± 5%
    VF 型号:VDD 2.5V ± 5%,VDDQ 2.5V ± 5% |
    | 运行频率 | 133MHz |
    | 访问时间 | 6.5ns 至 7.5ns |
    | 包装形式 | 100 引脚 QFP,165 球 BGA,119 球 BGA |

    产品特点和优势


    特点
    1. 高效的内部自定时机制:所有写入操作均由时钟信号触发,并在内部自动完成。
    2. 多功能数据控制:支持单字节和全局写入,满足不同应用场景需求。
    3. 低功耗设计:支持多种节能模式,如单周期非选通和打盹模式(Snooze Mode)。
    4. 先进封装技术:采用工业级和汽车级温度支持,确保长期可靠运行。
    5. JTAG 边界扫描测试:便于 BGA 封装器件的可测试性设计。
    优势
    - 高性价比:通过集成先进的 CMOS 技术,减少外部元件需求,降低成本。
    - 卓越的性能表现:适合需要极高数据吞吐量的应用场景。
    - 广泛兼容性:支持多尺寸封装,适应多种电路板布局需求。

    应用案例和使用建议


    典型应用场景
    1. 通信设备:用于路由器、交换机等高速数据传输设备的缓存管理。
    2. 服务器:作为数据库和内存加速模块的核心组件。
    3. 工业控制:为自动化设备提供高速实时数据处理支持。
    使用建议
    - 优化电源管理:在待机模式下启用“打盹模式”,以降低功耗。
    - 合理规划数据流:利用全局写入功能简化系统架构设计。
    - 搭配适当的冷却措施:确保设备在高负载情况下保持稳定运行。

    兼容性和支持


    兼容性
    - 支持与主流微处理器和 FPGA 平台的无缝对接。
    - 多种封装选项确保与现有硬件设计的兼容性。
    支持和服务
    - ISSI 提供详尽的技术文档和参考设计支持。
    - 客户可通过官网获取最新版本的技术手册和软件工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储器访问延迟过长 | 检查时钟信号频率设置是否正确 |
    | 设备在高负载下不稳定 | 增加散热片以改善热稳定性 |
    | 写入数据不一致 | 启用 ECC 功能并验证存储单元的状态变化 |

    总结和推荐


    IS61(4)LF12836EC/IS61(4)VF12836EC/IS61(4)LF12832EC 系列 SRAM 以其出色的性能、强大的兼容性和丰富的功能成为市场上备受青睐的选择。其在通信、网络及嵌入式领域的广泛应用证明了其卓越的价值。我们强烈推荐此款产品用于需要高性能和低功耗的系统中,尤其适合对存储器要求苛刻的应用场景。
    综上所述,IS61 系列存储器不仅符合现代电子设计的需求,还能显著提升系统的整体性能。对于追求稳定性和高效性的用户来说,它无疑是一个理想的选择。

IS61LF12836EC-7.5TQLI参数

参数
最大时钟频率 117MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
组织 128 k x 36
数据总线宽度 -
接口类型 Parallel
存储容量 4.5Mb (128K x 36)
最大供电电流 160mA
通用封装 TQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS61LF12836EC-7.5TQLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS61LF12836EC-7.5TQLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS61LF12836EC-7.5TQLI IS61LF12836EC-7.5TQLI数据手册

IS61LF12836EC-7.5TQLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
72+ $ 6.67 ¥ 59.0295
144+ $ 5.9829 ¥ 52.9487
1224+ $ 5.772 ¥ 51.0822
2376+ $ 5.2392 ¥ 46.3669
库存: 0
起订量: 72 增量: 72
交货地:
最小起订量为:72
合计: ¥ 0
