首页  >  产品百科  >  IS25LP128F-JKLE

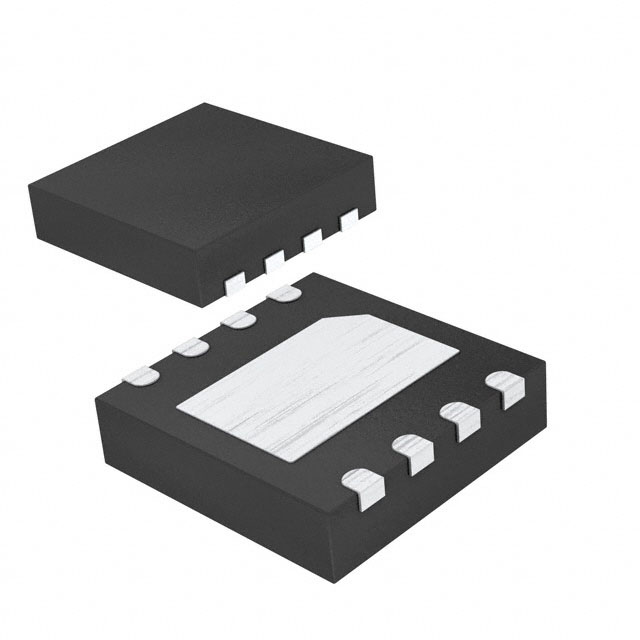

IS25LP128F-JKLE

产品分类: 闪存(Flash)
产品描述: 16MB 16 M x 8 2.3V 15mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O 8bit WSON-8 贴片安装 5mm*6mm*730μm
供应商型号: AV-S-IS25LP128F-JKLE
供应商: Avnet
标准整包数: 570
INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP128F-JKLE

IS25LP128F-JKLE概述

    IS25LP128F 和 IS25WP128F:高速、多功能串行闪存

    产品简介


    IS25LP128F 和 IS25WP128F 是由 Integrated Silicon Solution, Inc. (ISSI) 生产的 128 兆位(16 兆字节)的高速串行闪存芯片。这两款产品具有高灵活性和高性能的特点,特别适用于需要低引脚计数、低功耗的应用场景。IS25LP128F 支持 2.30V 至 3.60V 的单电压供应,而 IS25WP128F 则支持 1.65V 至 1.95V 的单电压供应。它们通过 4 线串行外围接口(SPI)进行访问,可以配置为多 I/O 模式,支持标准 SPI、快速 SPI、双输出 SPI、四输出 SPI 等多种模式。

    技术参数


    - 容量:128Mbit / 16Mbyte
    - 接口:标准 SPI、快速 SPI、双 I/O、四 I/O、SPI DTR、双 I/O DTR、四 I/O DTR、QPI
    - 最大读取频率:IS25LP:最高 133 MHz(2.70~3.6V),最高 166 MHz(3.0V)
    - 最大写入频率:IS25WP:最高 133 MHz(1.70~1.95V),最高 166 MHz(1.65~1.95V)
    - 驱动强度:可配置
    - 耐擦写次数:超过 100,000 次
    - 数据保留时间:超过 20 年
    - 温度范围:
    - 扩展级:-40°C 至 +105°C
    - 自动级(A3):-40°C 至 +125°C

    产品特点和优势


    IS25LP128F 和 IS25WP128F 在多个方面表现出色,尤其是其高速读取能力(高达 166MHz)和高耐擦写次数。此外,这些芯片提供了先进的安全保护机制,包括软件和硬件写保护、扇区/块保护、电源锁保护等。产品的独特之处在于其灵活的内存架构和高效的读写模式,支持连续读取、自动引导操作等多种功能。这些特性使得它们非常适合用于存储系统配置数据、固件更新、安全存储等多种应用场景。

    应用案例和使用建议


    这些闪存芯片常用于嵌入式系统中,作为系统的启动代码和固件存储介质。例如,在汽车电子系统中,IS25LP128F 可以用于存储车载信息娱乐系统的配置数据;在工业自动化设备中,IS25WP128F 可以用于存储关键的操作参数和控制数据。
    使用建议:
    - 在高温环境中使用时,应注意电压范围以确保稳定运行。
    - 使用多 I/O 模式时,要注意时序要求以保证数据传输的准确性。
    - 在高可靠性要求的应用中,可以利用高级扇区/块保护功能来增强安全性。

    兼容性和支持


    - 封装形式:16 引脚 SOIC 300mil、8 引脚 SOIC 208mil、8 接触 WSON 6x5mm、8 接触 WSON 8x6mm、24 球 TFBGA(4x6 球阵列)、24 球 TFBGA(5x5 球阵列)。
    - 制造商支持:提供详细的技术手册和客户支持服务。

    常见问题与解决方案


    - 问题:读取速度慢
    - 解决办法:确认是否使用了正确的 SPI 模式(如标准 SPI、快速 SPI、四 I/O 模式等),并检查系统时钟设置。
    - 问题:写保护开启后无法写入数据
    - 解决办法:首先检查是否已经正确关闭写保护,然后尝试复位设备。
    - 问题:数据丢失
    - 解决办法:确保电源电压和温度都在允许范围内,同时检查是否存在电源波动或干扰。

    总结和推荐


    总体来说,IS25LP128F 和 IS25WP128F 是高性能、高可靠性的串行闪存芯片,具备出色的读写速度、高耐擦写次数和多样化的保护机制。它们非常适合于需要低功耗、高灵活性的嵌入式系统应用。强烈推荐在需要高可靠性的应用场景中使用这些产品。

IS25LP128F-JKLE参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 16 M x 8
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 16MB
最大供电电流 15mA
最大时钟频率 133MHz
长*宽*高 5mm*6mm*730μm
通用封装 WSON-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

IS25LP128F-JKLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP128F-JKLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP128F-JKLE IS25LP128F-JKLE数据手册

IS25LP128F-JKLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
570+ $ 1.5344 ¥ 13.5794
4560+ $ 1.4652 ¥ 12.967
9120+ $ 1.3431 ¥ 11.8864
库存: 1710
起订量: 570 增量: 570
交货地:
最小起订量为:570
合计: ¥ 7740.25
直接购买
加入购物车
