IS62WV102416EBLL-55BLI

产品分类: 静态随机存储器(SRAM)
产品描述: 16Mb (1M x 16) 1 M x 16 2.2V 30mA 3.6V Parallel BGA 贴片安装
供应商型号: IS62WV102416EBLL-55BLI-ND
供应商: Digi-Key
标准整包数: 480
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS62WV102416EBLL-55BLI

IS62WV102416EBLL-55BLI概述

    # 高性能低功耗静态随机存储器(IS62/65WV102416EALL/EBLL)

    产品简介


    IS62/65WV102416EALL 和 IS62/65WV102416EBLL 是由 Integrated Silicon Solution, Inc.(ISSI)生产的低功耗静态随机存储器(SRAM)。这些器件提供高性能、低功耗的操作能力,适用于广泛的工业和汽车领域应用。每块存储器包含16兆位的数据容量,组织为1024K字×16位,采用高可靠性CMOS技术制造。
    主要功能包括:
    - 快速访问时间:45ns 和 55ns。
    - CMOS低功耗操作。
    - TTL兼容接口电平。
    - 单电源供电范围:1.65V至3.6V。
    - 数据控制支持上位字节和下位字节。
    - 支持工业和汽车温度等级。
    这些存储器广泛应用于需要高性能、低功耗的嵌入式系统,例如通信设备、消费电子产品、医疗设备和工业自动化系统。

    技术参数


    工作参数:
    - 存储容量:16M位(1024K字×16位)。
    - 工作电压范围:
    - IS62WV102416EALL: 1.65V~1.98V。
    - IS62WV102416EBLL: 2.2V~3.6V。
    - 温度范围:
    - 商业级:0°C~+70°C。
    - 工业级:-40°C~+85°C。
    - 汽车级:-40°C~+125°C。

    功耗:
    - 动态功耗(典型值):
    - 1.8V时:10.8mW(IS62WV102416EALL),18mW(IS62WV102416EBLL)。
    - 3.0V时:18mW(IS62WV102416EALL),24mW(IS62WV102416EBLL)。
    - 待机功耗(典型值):
    - 1.8V时:48µW(IS62WV102416EALL),90µW(IS62WV102416EBLL)。
    - 3.0V时:75µW(IS62WV102416EALL),135µW(IS62WV102416EBLL)。
    封装信息:

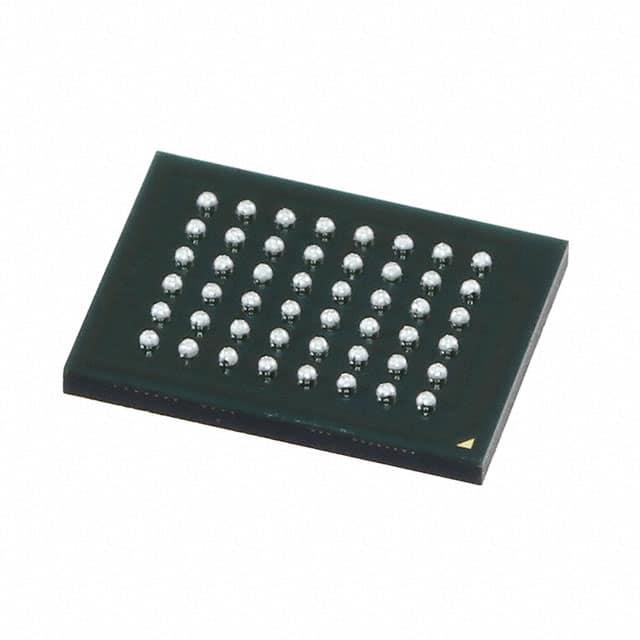

    - 封装类型:48引脚BGA(6mm×8mm)。

    产品特点和优势


    IS62/65WV102416EALL 和 IS62/65WV102416EBLL 的核心优势在于其出色的性能和低功耗特性:
    - 高速访问时间:支持45ns和55ns两种速度,适用于实时性和延迟敏感的应用场景。
    - 低功耗设计:无论是动态模式还是待机模式,功耗都非常低,非常适合便携式和电池供电设备。
    - 宽电压范围:可适配不同电压平台,提高了系统的灵活性。
    - 可靠性高:通过高可靠性CMOS工艺实现,支持工业和汽车级别的严苛环境。
    - 兼容性强:TTL兼容接口简化了与现有系统的集成。
    这些特点使得该系列SRAM非常适合用于嵌入式系统的内存扩展,尤其是对功耗敏感的应用场景。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于网络路由器和交换机中作为高速缓存存储。
    - 消费电子产品:支持智能电视、数字音频播放器等需要大容量缓存的应用。
    - 工业自动化:如PLC(可编程逻辑控制器)的高速数据处理需求。
    - 汽车电子:支持汽车仪表盘和高级驾驶辅助系统(ADAS)的实时数据处理。
    使用建议:
    - 电源管理:在选择电源电压时,应根据具体应用的需求选择合适的电压范围,避免过高或过低的电压影响性能。
    - 散热设计:虽然功耗较低,但在高密度使用环境中仍需注意散热问题,以确保器件稳定运行。
    - 信号完整性:在布线时,应尽量减少噪声干扰,确保信号完整性和时序准确性。

    兼容性和支持


    - 兼容性:IS62/65WV102416EALL/EBLL 支持多种系统接口,可以轻松与其他芯片或模块连接。
    - 技术支持:ISSI 提供全面的技术文档和支持服务,帮助客户快速完成产品集成。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 功耗高于预期 | 检查是否满足输入电平要求;确保正确启用低功耗模式。 |
    | 数据读写异常 | 确认地址和控制信号设置正确;检查时钟和参考电压。 |
    | 设备过热 | 检查散热设计;适当降低工作频率或减少工作负载。 |

    总结和推荐


    IS62/65WV102416EALL 和 IS62/65WV102416EBLL 是一款性能卓越、低功耗、高可靠性的静态随机存储器。它不仅具有出色的功耗表现,还支持宽温范围和高灵活性的封装选项,非常适合嵌入式系统的开发需求。对于需要高性能、低功耗的场景,强烈推荐选用此系列产品。

IS62WV102416EBLL-55BLI参数

参数
组织 1 M x 16
数据总线宽度 -
接口类型 Parallel
存储容量 16Mb (1M x 16)
最大供电电流 30mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.2V
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS62WV102416EBLL-55BLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS62WV102416EBLL-55BLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS62WV102416EBLL-55BLI IS62WV102416EBLL-55BLI数据手册
