IS25LP128F-JBLE

产品分类: 闪存(Flash)
产品描述: 128Mb (16M x 8) 16 M x 8 2.3V 15mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O 8bit SOIC-8 贴片安装 5.28mm(长度)*5.28mm(宽度)
供应商型号: 2901144
供应商: 海外现货
标准整包数: 1

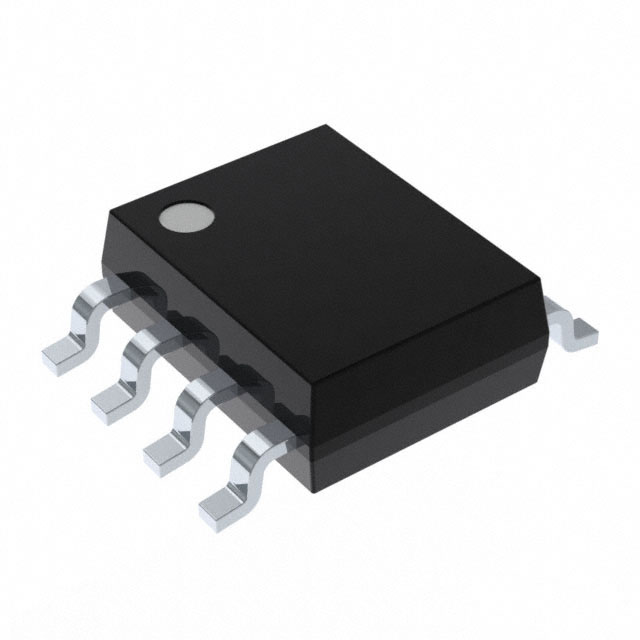

INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP128F-JBLE

IS25LP128F-JBLE概述


    产品简介


    IS25LP128F 和 IS25WP128F 是由Integrated Silicon Solution, Inc. (ISSI)生产的128兆位(16兆字节)串行闪存芯片。这些芯片具备多I/O和四I/O快速模式接口(Quad Peripheral Interface, QPI),支持高达166MHz的高速读取操作,适用于需要低引脚数、有限空间和低功耗的应用场景。这些串行闪存芯片通过简化引脚数量提供灵活且高性能的存储解决方案。

    技术参数


    - 容量:128Mbit / 16Mbyte
    - 接口:多I/O SPI, 四I/O QPI, 双传输率(DTR)
    - 时钟频率:
    - 标准模式下读取:最高80MHz
    - 快速读取模式:最高166MHz
    - 双传输率模式:最高80MHz
    - 电源电压范围:
    - IS25LP:2.30V至3.60V
    - IS25WP:1.65V至1.95V
    - 电流:
    - 活动读取电流:10mA
    - 待机电流:8µA
    - 深度掉电电流:1µA
    - 温度范围:
    - 扩展范围:-40°C 至 +105°C
    - 自动等级(A3):-40°C 至 +125°C
    - 数据保留时间:超过20年

    产品特点和优势


    1. 高灵活性和高性能:支持标准、双输出、四输出SPI,支持DTR命令以提高数据吞吐量。
    2. 强大的安全保护机制:包括软件和硬件写保护、高级区块保护、唯一的设备标识符。
    3. 低功耗:单电压供电,支持低活动读取电流和深度掉电模式。
    4. 多种封装形式:提供多种封装形式,如SOIC、WSON、TFBGA等,满足不同应用场景的需求。
    5. 统一的扇区/块擦除架构:提供灵活的数据保留方式,适用于各种应用场景。

    应用案例和使用建议


    应用案例
    1. 嵌入式系统:适合于需要快速启动和小尺寸的应用,例如物联网设备。
    2. 工业控制:用于需要高可靠性数据存储的工业自动化系统。
    3. 消费电子:如智能手表、可穿戴设备等。
    使用建议
    1. 根据实际需求选择合适的工作电压范围:确保在指定的电压范围内使用,以获得最佳性能和寿命。
    2. 合理利用低功耗特性:当不进行数据访问时,可以通过深度掉电模式降低功耗。
    3. 利用多I/O和四I/O接口提升读取速度:对于需要高速读取的应用,优先使用多I/O和四I/O接口以达到更高的数据吞吐量。

    兼容性和支持


    - 封装类型:提供了多种封装选项,包括SOIC、WSON、TFBGA等。
    - 制造商支持:ISSI公司提供技术支持,可以通过官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:无法启动或识别设备。
    - 解决方案:检查电源电压是否正确,确认是否进入正确的SPI模式。
    2. 问题:读取数据错误。
    - 解决方案:检查时钟频率是否正确,确认是否有正确的地址和数据线配置。
    3. 问题:数据保存时间不足。
    - 解决方案:检查温度范围是否超出规范,确保数据保存在规定的温度范围内。

    总结和推荐


    IS25LP128F 和 IS25WP128F 作为一款高性能、低功耗的串行闪存芯片,在多个应用领域展现出卓越的性能和可靠性。其高灵活性、强大的安全特性和多种封装形式使其成为嵌入式系统、工业控制和消费电子等领域的理想选择。建议在选择时考虑具体应用场景的需求,以发挥其最大效能。综上所述,我们强烈推荐使用这款产品。

IS25LP128F-JBLE参数

参数
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 15mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 16 M x 8
数据总线宽度 8bit
长*宽*高 5.28mm(长度)*5.28mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

IS25LP128F-JBLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP128F-JBLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP128F-JBLE IS25LP128F-JBLE数据手册

IS25LP128F-JBLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
