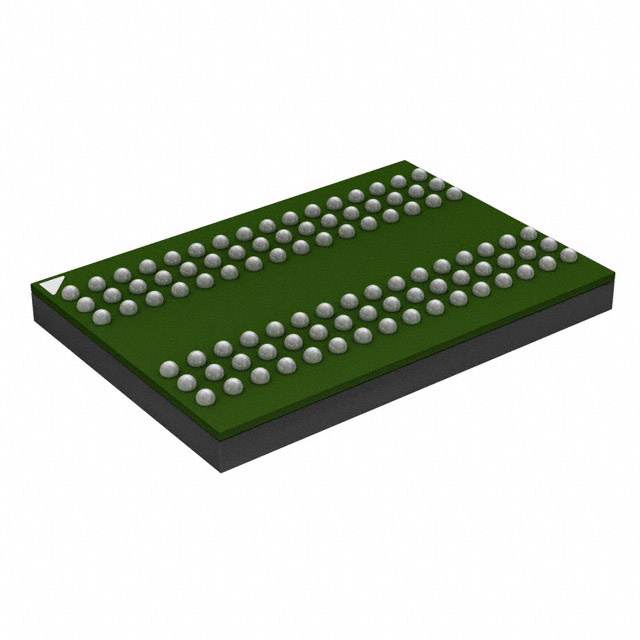

IS43TR16512BL-125KBLI

产品分类: 动态随机存储器(DRAM)
产品描述: 8Gb (512M x 16) 512 M x 16 1.283V 105mA 1.45V 800MHz Parallel 16bit FBGA-96 贴片安装 14mm(长度)*10mm(宽度)
供应商型号: 10Y-IS43TR16512BL-125KBLI
供应商: 国内现货
标准整包数: 680
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) IS43TR16512BL-125KBLI

IS43TR16512BL-125KBLI概述


    产品简介


    IS43/46TR16512B 和 IS43/46TR16512BL 是由 Integrated Silicon Solution, Inc.(ISSI)生产的高速 DDR3 SDRAM。这些产品主要包括 1Gx8 和 512Mx16 的配置,主要应用于需要高性能和高可靠性的系统中。这些 SDRAM 支持高达 1066 MHz 的数据传输速率,适合用于需要快速响应的应用,如服务器、工作站和个人电脑等。

    技术参数


    - 电压支持:
    - 标准电压:VDD 和 VDDQ = 1.5V ± 0.075V
    - 低电压:VDD 和 VDDQ = 1.35V + 0.1V, -0.067V
    - 数据传输速率: 最高可达 1066 MHz
    - 内部银行: 8 个内部银行
    - 预取架构: 8n-Bit 预取架构
    - CAS 延迟: 可编程 CAS 延迟
    - 加法延迟: 可编程加法延迟,可设置为 0, CL-1, CL-2
    - CAS 写延迟: 基于 tCK 可编程 CAS 写延迟
    - 突发长度: 突发长度可编程,支持 4 和 8
    - 突发顺序: 序列或交错
    - BL 开关: 突发长度 (BL) 开关可在线启用
    - 自刷新模式: 自动自刷新 (ASR)
    - 温度自刷新: 自刷新温度 (SRT)
    - 刷新间隔: 在 -40°C 到 85°C 范围内为 7.8 μs;在 85°C 到 105°C 范围内为 3.9 μs
    - 部分数组自刷新
    - 异步复位引脚
    - TDQS 支持: 仅适用于 x8 设备
    - 阻抗调整: 阻抗调整驱动器,RZQ/7, RZQ/6 (RZQ = 240Ω)
    - 写入校准: 支持 DLL 关闭模式下的高达 200 MHz
    - 工作温度范围:
    - 商业级 (TC = 0°C 至 +95°C)
    - 工业级 (TC = -40°C 至 +95°C)
    - 汽车级 A1 (TC = -40°C 至 +95°C)
    - 汽车级 A2 (TC = -40°C 至 +105°C)

    产品特点和优势


    1. 高可靠性: IS43/46TR16512B 和 IS43/46TR16512BL 提供了出色的可靠性,支持多种环境下的工作,从商业到工业再到汽车应用。
    2. 高性能: 具有高达 1066 MHz 的数据传输速率,能够满足高性能应用的需求。
    3. 多功能: 多种可编程功能使得这些 SDRAM 在不同应用场景下表现出色。
    4. 兼容性强: 支持多种电压标准,确保与多种系统的兼容性。

    应用案例和使用建议


    应用案例
    - 服务器: IS43/46TR16512B 和 IS43/46TR16512BL 可以用于服务器存储系统,提高数据处理速度和效率。
    - 工作站: 适用于需要高性能计算的工作站,提供更快的数据访问和处理能力。
    - 个人电脑: 作为内存扩展,提升整体性能。
    使用建议
    - 散热管理: 在高性能应用中,确保适当的散热措施,避免过热导致性能下降。
    - 电源管理: 使用稳定且符合标准的电源,以保证正常运行。
    - 编程初始化: 在初次上电时,按照手册中提供的初始化步骤进行操作,以确保正确配置和启动。

    兼容性和支持


    IS43/46TR16512B 和 IS43/46TR16512BL 支持多种电压标准,确保与多种系统兼容。厂商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。建议用户在开始使用前查阅最新的技术手册,以获取最新信息。

    常见问题与解决方案


    1. 电源电压不匹配: 确保电源电压在标准范围内(1.5V ± 0.075V 或 1.35V +0.1V, -0.067V)。
    2. 初始化错误: 检查并遵循手册中的初始化步骤,确保每个步骤都正确执行。
    3. 数据传输异常: 检查数据线连接是否稳固,确认信号完整性。
    4. 温度过高: 确保适当的散热措施,避免过热。

    总结和推荐


    IS43/46TR16512B 和 IS43/46TR16512BL 是一款高性能、高可靠性的 DDR3 SDRAM,适用于多种应用场景。其多种可编程功能使其具有广泛的适用性。建议用户在项目中考虑使用这些产品,特别是在需要高性能和高可靠性的场合。务必仔细阅读技术手册,以充分利用其功能。

IS43TR16512BL-125KBLI参数

参数
最大时钟频率 800MHz
最大工作供电电压 1.45V
最小工作供电电压 1.283V
组织 512 M x 16
数据总线宽度 16bit
接口类型 Parallel
存储容量 8Gb (512M x 16)
最大供电电流 105mA
长*宽*高 14mm(长度)*10mm(宽度)
通用封装 FBGA-96
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IS43TR16512BL-125KBLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS43TR16512BL-125KBLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 动态随机存储器(DRAM) INTEGRATED SILICON SOLUTION IS43TR16512BL-125KBLI IS43TR16512BL-125KBLI数据手册
