IS25LP080D-JBLE

产品分类: 闪存(Flash)

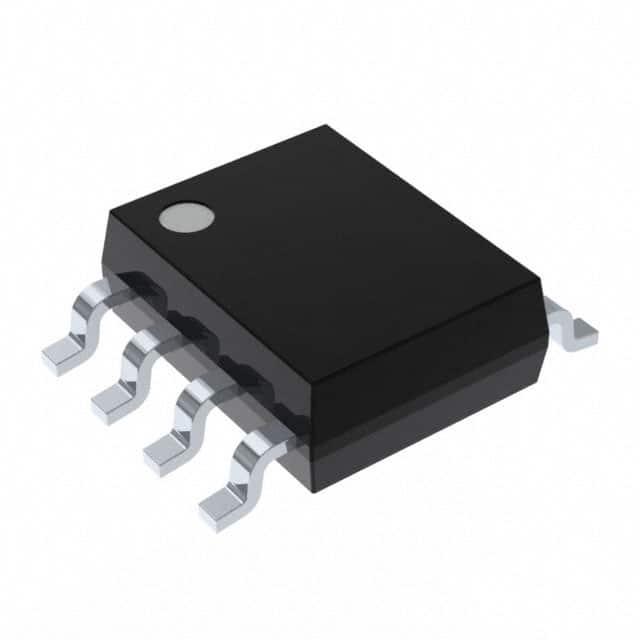

产品描述: 8Mb (1M x 8) 1 M x 8 2.3V 17mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O 8bit SOIC-8 贴片安装
供应商型号: AV-S-IS25LP080D-JBLE
供应商: Avnet
标准整包数: 90
INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP080D-JBLE

IS25LP080D-JBLE概述


    产品简介


    IS25LP080D、IS25WP080D/040D/020D:串行闪存存储器
    IS25LP080D、IS25WP080D/040D/020D 是由 Integrated Silicon Solution, Inc. (ISSI)生产的高性能串行闪存存储器。这些产品主要用于需要空间紧凑、低引脚数和低功耗的应用场景。它们通过简化引脚数量提供了一种灵活而高效的存储解决方案,适用于多种工业标准接口。

    技术参数


    | 参数 | 描述 |

    | 存储容量 | IS25LP080D: 8Mbit/1Mbyte |
    IS25WP080D: 8Mbit/1Mbyte |
    IS25WP040D: 4Mbit/512Kbyte |
    IS25WP020D: 2Mbit/256Kbyte |
    | 引脚配置 | 8-pin SOIC, VVSOP, USON, WSON 等 |
    | 数据传输率 | 标准 SPI: 50MHz
    快速 SPI: 133MHz
    QPI: 532MHz (133MHz x 4) |
    | 工作电压范围 | IS25LP: 2.30V 至 3.60V
    IS25WP: 1.65V 至 1.95V |
    | 读电流 | 活动读取: 10 mA |
    待机状态: 8 μA |
    深度待机: 1 μA |
    | 温度等级 | 延展温度范围: -40°C 至 +105°C
    自动等级 (A3): -40°C 至 +125°C |

    产品特点和优势


    1. 高性能:支持高达 133MHz 的快速读取速率,以及 532MHz 相当的 QPI 模式,适合高效的数据传输。
    2. 灵活的内存架构:支持多种编程模式和擦除方式,提供多种页面和扇区大小的选择。
    3. 低功耗:支持低功耗运行模式,有助于延长电池寿命和降低功耗。
    4. 安全保护:具备硬件和软件写保护,以及专用的安全区域和唯一的设备标识符。
    5. 兼容性强:提供多种封装选项,易于与其他系统集成。

    应用案例和使用建议


    这些闪存芯片广泛应用于各种嵌入式系统、消费电子产品、物联网设备等场景。对于需要高数据吞吐量和低功耗的系统,如智能家居设备、汽车电子系统、可穿戴设备等,这些闪存存储器能够提供出色的性能表现。
    使用建议:
    - 在高负载环境下,选择适合的工作模式(如高速 SPI 或 QPI 模式)以确保最佳性能。
    - 考虑到数据保护的重要性,建议启用硬件和软件写保护功能。
    - 定期检查存储器状态并及时进行维护,确保系统的稳定运行。

    兼容性和支持


    这些产品支持多种封装选项,包括 8-pin SOIC、VVSOP、USON 和 WSON,能够方便地集成到不同的系统中。厂商提供了详尽的技术支持文档和在线资源,包括技术手册、样品申请和技术支持热线等。

    常见问题与解决方案


    1. 问题:无法正常启动设备
    - 解决方法:检查供电电压是否在规定范围内,确认所有引脚连接正确无误。
    2. 问题:读取速度慢
    - 解决方法:切换到 QPI 模式可以显著提高数据传输速率。
    3. 问题:数据保存时间短
    - 解决方法:定期进行数据备份和恢复操作,以避免数据丢失。

    总结和推荐


    总体而言,IS25LP080D 和 IS25WP080D/040D/020D 是一种高性能、多功能且可靠的串行闪存存储器,适用于多种应用场合。其独特的特性和市场竞争力使其成为嵌入式系统设计的理想选择。我们强烈推荐这些产品用于需要高性能和低功耗的系统中。

IS25LP080D-JBLE参数

参数
组织 1 M x 8
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 8Mb (1M x 8)
最大供电电流 17mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

IS25LP080D-JBLE厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP080D-JBLE数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP080D-JBLE IS25LP080D-JBLE数据手册

IS25LP080D-JBLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
