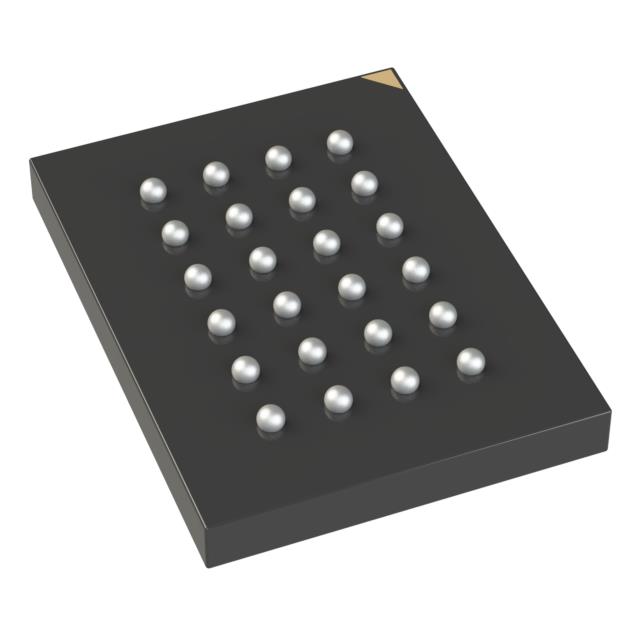

IS25LP512M-RHLE-TR

产品分类: 闪存(Flash)
产品描述: 512Mb (64M x 8) 64 M x 8 2.3V 33mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O 8bit TFBGA-24 贴片安装,黏合安装
供应商型号: 00X-IS25LP512M-RHLE-TR
供应商: 国内现货
标准整包数: 2500
INTEGRATED SILICON SOLUTION 闪存(Flash) IS25LP512M-RHLE-TR

IS25LP512M-RHLE-TR概述

    IS25LP512M & IS25WP512M: 512Mb Serial Flash Memory Technical Overview

    产品简介


    IS25LP512M 和 IS25WP512M 是由 Integrated Silicon Solution, Inc.(ISSI)生产的512Mb容量的串行闪存存储器。这些设备采用了多输入/输出(Multi I/O)SPI和四输入/输出(Quad I/O)快速通联接口(QPI),并且支持双倍传输速率(DTR)模式。它们提供了灵活的数据访问方式,并且适合于需要低引脚数量、低功耗和有限空间的应用场景。这些设备主要应用于各种消费电子产品、工业控制系统、嵌入式系统等领域。

    技术参数


    | 参数 | 值 |

    | 存储容量 | 512Mb / 64Mbyte |
    | 接口支持 | SPI、Fast SPI、Dual SPI、Quad SPI、DTR、QPI |
    | 读取速度 | 最高可达133MHz |
    | 写入速度 | 最高达80MHz DTR |
    | 电源电压 | IS25LP:2.30V~3.60V |
    IS25WP:1.65V~1.95V |
    | 工作温度范围 | -40°C~+105°C(扩展) |
    -40°C~+125°C(自动) |
    | 擦写次数 | >100,000次擦除/编程周期 |
    | 数据保持时间 | >20年 |

    产品特点和优势


    1. 高性能读写能力:IS25LP512M 和 IS25WP512M 支持高达133MHz的读取频率,最高可达80MHz的DTR模式,提供了相当于532Mb/s的数据吞吐率。
    2. 灵活的内存架构:这些设备支持可编程页面大小(256/512字节),并且允许分段擦除(4KB/32KB/64KB/256KB),这为不同应用场合提供了高度灵活性。
    3. 高级安全保护:包括硬件和软件写保护,密码锁定,以及4x256字节的安全区域等,保障数据安全。

    应用案例和使用建议


    这些设备常用于需要高速数据读写和紧凑封装的应用,例如固态硬盘(SSD)、数字音频播放器、路由器等。使用时应注意选择合适的读写指令以充分利用设备性能,特别是在高DTR模式下。

    兼容性和支持


    IS25LP512M 和 IS25WP512M 支持标准SPI和多种SPI变体,可以与大多数微控制器和处理器兼容。厂商提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些设备。

    常见问题与解决方案


    1. 启动慢:确保使用正确的启动配置,特别是启用自动启动(AutoBoot)。
    2. 数据丢失:定期进行数据备份,检查并正确设置写保护位。
    3. 性能不达标:检查供电电压和温度范围是否符合要求,必要时重新配置操作参数。

    总结和推荐


    综上所述,IS25LP512M 和 IS25WP512M 是高度集成且性能优异的串行闪存存储器,非常适合于需要高密度存储、高速读写和良好兼容性的应用场合。虽然初期工程样本存在某些功能未实现的问题,但这些问题已在生产版本中得到了修正。因此,强烈推荐这些产品用于新的设计和现有系统的升级。

IS25LP512M-RHLE-TR参数

参数
最小工作供电电压 2.3V
组织 64 M x 8
数据总线宽度 8bit
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 512Mb (64M x 8)
最大供电电流 33mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
通用封装 TFBGA-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IS25LP512M-RHLE-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS25LP512M-RHLE-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 闪存(Flash) INTEGRATED SILICON SOLUTION IS25LP512M-RHLE-TR IS25LP512M-RHLE-TR数据手册

IS25LP512M-RHLE-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 38.5
5000+ ¥ 38.5
7500+ ¥ 38.5
10000+ ¥ 38.5
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 96250
