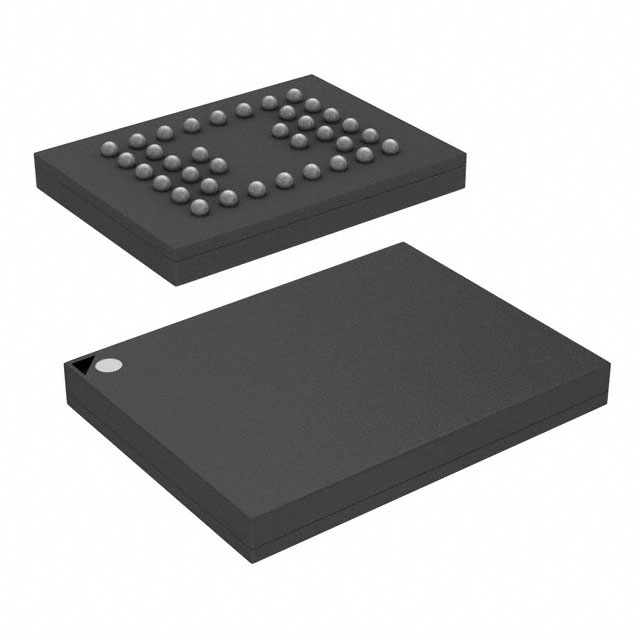

IS61WV5128EDBLL-10BLI

产品分类: 静态随机存储器(SRAM)
产品描述: 4Mb (512K x 8) 512 k x 8 2.4V 35mA 3.6V Parallel BGA 贴片安装
供应商型号: IS61WV5128EDBLL-10BLI
供应商: 国内现货
标准整包数: 1
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) IS61WV5128EDBLL-10BLI

IS61WV5128EDBLL-10BLI概述


    产品简介


    IS61WV5128EDBLL 和 IS64WV5128EDBLL 是由 Integrated Silicon Solution, Inc. (ISSI) 生产的高速异步 CMOS 静态随机存取存储器(SRAM),专为需要高可靠性和低功耗的应用而设计。它们采用了一种先进的制造工艺,提供了高性能和低功耗的特点。这些 SRAM 主要应用于工业和汽车电子领域,具有错误检测和纠正(ECC)功能,确保数据传输的可靠性。产品容量为512K x 8位,可用于多种应用场景,如工业控制、通信系统和汽车电子系统等。

    技术参数


    | 参数 | 规格 |

    | 访问时间 | 8 ns, 10 ns |
    | 工作电压 | 2.4V - 3.6V |
    | 活动功率 | 85 mW (典型) |
    | 待机功率 | 7 mW (典型) |
    | 输入/输出电容 | 6 pF / 8 pF |
    | 输出高电平电压 | 1.8V (最小) |
    | 输出低电平电压 | 0.4V (最大) |
    | 输入高电平电压 | 2.0V 至 Vdd + 0.3V |
    | 输入低电平电压 | -0.3V 至 0.8V |
    | 存储温度范围 | 工业级:-40°C 至 +85°C |
    汽车级 A1:-40°C 至 +85°C |
    汽车级 A3:-40°C 至 +125°C |

    产品特点和优势


    IS61/64WV5128EDBLL 的主要特点包括:
    - 高访问速度:最短访问时间为8 ns和10 ns,使得数据读写非常迅速。
    - 低功耗:活动功率仅为85 mW(典型值),待机功率仅为7 mW(典型值),能够有效降低能源消耗。
    - 完全静态操作:无需时钟信号和刷新操作,简化了系统设计。
    - 错误检测与纠正:通过独立的ECC(汉明码)来检测并纠正每个字节内的单比特错误,大大提高了数据可靠性。
    - 宽工作温度范围:支持工业级和汽车级应用,能够在极端环境下稳定运行。

    应用案例和使用建议


    应用案例:
    这些 SRAM 被广泛应用于工业控制系统、网络通信设备和汽车电子系统中,例如用于实时数据处理、传感器数据缓存和显示缓存等场景。
    使用建议:
    1. 选择合适的封装形式:根据具体应用场景选择合适的封装,如36 mini BGA 或 44-Pin TSOP (Type II),确保良好的散热性能。
    2. 确保供电稳定:由于这些设备对电压变化较为敏感,建议采用稳压电源以保证供电的稳定性。
    3. 遵循正确的电气连接方式:在电路设计时,需特别注意地址线、数据线和控制信号线的连接方式,以确保数据传输的准确性和稳定性。

    兼容性和支持


    IS61/64WV5128EDBLL 可以与多种电子设备兼容,其引脚配置和电气特性与行业标准兼容,方便进行电路设计。此外,ISSI 提供详细的技术支持和文档,帮助客户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    问题 1: 如何避免过高的电流导致设备损坏?
    - 解决方案:确保外部电源的稳定性和设备的正确连接,遵循数据手册中的电源规范。
    问题 2: 如何确保数据传输的可靠性?
    - 解决方案:利用ECC功能来检测和纠正单比特错误,确保数据传输的可靠性。
    问题 3: 设备在高温环境下是否仍能正常工作?
    - 解决方案:产品设计支持工业级(-40°C至+85°C)和汽车级(-40°C至+125°C)工作温度范围,确保在高温环境下仍能正常运行。

    总结和推荐


    IS61/64WV5128EDBLL 是一款高性能、低功耗且具有高可靠性的高速异步CMOS SRAM。它具备独立的ECC功能,能够在各种恶劣环境下保持数据传输的准确性。对于需要高性能存储解决方案的工业和汽车电子应用来说,这款产品无疑是一个理想的选择。强烈推荐在这些应用中使用 IS61/64WV5128EDBLL。

IS61WV5128EDBLL-10BLI参数

参数
存储容量 4Mb (512K x 8)
最大供电电流 35mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.4V
组织 512 k x 8
数据总线宽度 -
接口类型 Parallel
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IS61WV5128EDBLL-10BLI厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS61WV5128EDBLL-10BLI数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION 静态随机存储器(SRAM) INTEGRATED SILICON SOLUTION IS61WV5128EDBLL-10BLI IS61WV5128EDBLL-10BLI数据手册

IS61WV5128EDBLL-10BLI封装设计

查看详情并下载
Symbol
Footprint
3D Model
