首页  >  产品百科  >  IS281I

IS281I

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 SOP-4 贴片安装,黏合安装
供应商型号: Q-IS281I
供应商: 期货订购
标准整包数: 1000

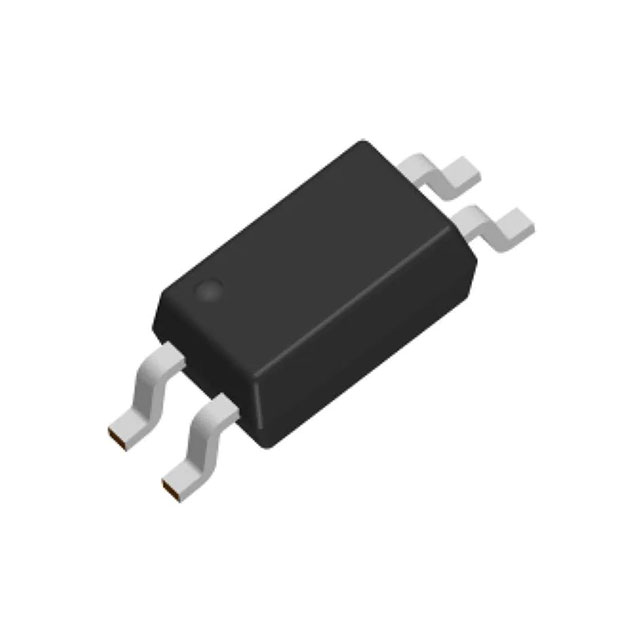

ISOCOM COMPONENTS 隔离器 IS281I

IS281I概述


    产品简介


    IS281 系列光耦合器由红外发光二极管和 NPN 硅光电晶体管通过光学耦合组成。该产品属于 Isocom 公司紧凑型光耦合器系列,广泛应用于各种工业和电子系统。
    主要功能
    - 实现高隔离电压(3750VRMS)
    - 支持宽温度范围(-55°C 到 110°C)
    应用领域
    - 开关电源
    - 工业控制系统
    - 测量仪器
    - 不同电位和阻抗系统的信号传输

    技术参数


    IS281 系列光耦合器的技术规格如下:
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 前向电压 | VF | IF=20mA | 1.2 | 1.4 | V |
    | 反向电流 | IR | VR=4V | 10 | µA |
    | 输入端前向电流 | IF 50 | mA |
    | 输入端反向电压 | VR 6 | V |
    | 输出端集电极-发射极击穿电压 | BVCEO | IC=0.1mA | 80 | V |
    | 输出端发射极-集电极击穿电压 | BVECO | IE=0.1mA | 7 | V |
    | 输入端功耗 | PD 70 | mW |
    | 隔离电压 | VISO | RH=40%-60%, t=1min | 3750 | VRMS |
    | 集电极-发射极饱和电压 | VCE(sat) | IF=10mA, IC=1mA | 0.1 | 0.2 | V |
    | 电流转移比 | CTR | IF=5mA,VCE=5V | 50 | 600 | % |

    产品特点和优势


    IS281 系列光耦合器具备以下特点和优势:
    - 半间距设计:适用于空间受限的应用场景
    - 高隔离电压:能够承受高达 3750VRMS 的电压
    - 温度适应性强:可在 -55°C 至 110°C 温度范围内正常工作
    - 无铅环保:符合 RoHS 标准,无铅且环保
    - UL 认证:产品安全可靠,已获得 UL 认证

    应用案例和使用建议


    应用案例
    - 开关电源:在开关电源中,IS281 系列光耦合器用于实现主电路和控制电路之间的电气隔离。
    - 工业控制系统:在需要隔离的工业控制系统中,用于提高系统的稳定性和可靠性。
    使用建议
    - 在设计电路时,确保 IS281 的使用条件符合其额定参数。
    - 为了防止损坏,不要使 IS281 处于绝对最大值的工作状态。
    - 在焊接过程中遵循推荐的回流焊温度曲线,以避免器件损坏。

    兼容性和支持


    IS281 系列光耦合器的包装形式为带式包装,每卷 1000 个。它具有良好的兼容性,可以与其他标准电气设备一起使用。Isocom 公司提供全面的技术支持和售后服务,包括产品规格书和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在高温环境下运行不稳定 | 检查散热措施,确保工作温度在额定范围内 |
    | 设备功耗过高 | 检查电路设计,确保功耗不超过额定值 |
    | 设备在焊接过程中出现不良现象 | 按照推荐的焊接温度曲线进行焊接 |

    总结和推荐


    IS281 系列光耦合器凭借其高隔离电压、宽工作温度范围和无铅环保的特点,在多种应用中表现出色。其独特的设计和卓越的性能使其成为工业控制系统和开关电源的理想选择。强烈推荐使用 IS281 系列光耦合器,特别是在需要高性能电气隔离的应用场合。

IS281I参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
包装方式 卷带包装

IS281I厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

IS281I数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS IS281I IS281I数据手册

IS281I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.1695
库存: 300000
起订量: 3000 增量: 1000
交货地:
最小起订量为:3000
合计: ¥ 3508.5
