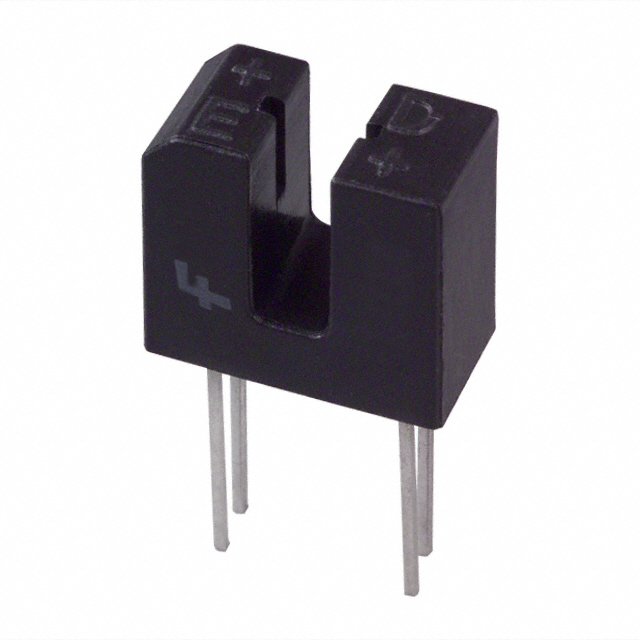

H22A1

产品分类: 光电传感器
厂牌: ISOCOM COMPONENTS
产品描述: Through-Beam 3mm 8μs,50μs Transistor DIP-4 法兰安装,通孔安装
供应商型号: D-H22A1
供应商: Future
标准整包数: 75
ISOCOM COMPONENTS 光电传感器 H22A1

H22A1概述


    产品简介


    产品类型: 光断路器(光隔断器)
    主要功能: 高速光隔断信号传输,用于检测物体的存在与否
    应用领域: 打印机、传真机、复印机、激光唱片播放器、磁带播放器等办公自动化设备及消费电子产品

    技术参数


    - 绝对最大额定值:
    - 前向电流: 50mA
    - 反向电压: 5V
    - 功率耗散: 75mW (输出); 100mW (总封装)
    - 输入参数:
    - 前向电压 (VF): 1.2 - 1.6V @ 20mA
    - 反向电流 (IR): 100μA @ 5V
    - 输出参数:
    - 集电极电流 (IC(ON)): 0.15mA (最低), 1.9mA (最高) @ 30mA, VCE = 5V
    - 集电极-发射极饱和电压 (VCE(SAT)): 0.4V @ 20mA, IC = 0.25mA
    - 耦合参数:
    - 开态集电极电流: 0.15mA (最低), 5.5mA (最高) @ 30mA, VCE = 5V
    - 开关参数:
    - 输出上升时间 (tr): 3 - 15μs (10% to 90%)
    - 输出下降时间 (tf): 4 - 20μs (90% to 10%)
    - 温度范围:
    - 工作温度: -25°C 到 85°C
    - 存储温度: -55°C 到 100°C
    - 封装规格:
    - 顶部视图引脚定义:
    - 引脚1: 阳极 (Anode)
    - 引脚2: 阴极 (Cathode)
    - 引脚3: 集电极 (Collector)
    - 引脚4: 发射极 (Emitter)

    产品特点和优势


    - 高增益: 高度灵敏,适用于多种光隔断应用。
    - 机械分辨率优化: 设计中通过调整LED和探测器之间的间隙为3mm来提高机械分辨率。
    - Pb Free和RoHS合规: 符合环保要求,适合现代化生产标准。
    - 高可靠性: 聚碳酸酯外壳提供优秀的防杂光保护。

    应用案例和使用建议


    应用案例:
    - 打印机中的纸张感应:H21Ax 和 H22Ax系列可用于检测纸张的存在,确保打印机正确操作。
    - 录音机和录音带机中的传感器:这种传感器可用于记录介质的位置和状态。
    使用建议:
    - 在组装时要避免焊接温度超过260°C,并确保器件不在焊膏中浸渍。
    - 安装前需要确认电气连接和封装尺寸正确。

    兼容性和支持


    - 与其他元器件和设备兼容性良好,但特定应用需要联系销售代表获取更多信息。
    - ISOCOM公司提供技术支持和服务,对于具体应用,建议联系销售部门以获得更详细的指导。

    常见问题与解决方案


    - Q: 器件能否承受高温?
    - A: 工作温度范围为-25°C到85°C,确保工作环境在该范围内即可正常工作。

    - Q: 如何处理不当使用造成的损坏?
    - A: 不要将器件暴露于超出绝对最大额定值的工作条件。如需了解更多安全信息,请联系销售代表。

    总结和推荐


    综上所述,H21Ax和H22Ax系列光断路器具有高增益、机械分辨率优化和高可靠性等优势,适用于各种现代办公和消费电子设备。对于设计者来说,这些特性使其成为理想的选择。如果您的项目涉及需要检测透明/不透明物体存在的场合,那么强烈推荐使用H21Ax和H22Ax系列光断路器。

H22A1参数

参数
感应距离 3mm
最小工作供电电压 -
光源 -
波长 -
最大工作供电电压 -
输出类型 Transistor
颜色感应 -
响应时间 8μs,50μs
感应方式 Through-Beam
通用封装 DIP-4
安装方式 法兰安装,通孔安装
零件状态 在售
包装方式 散装,袋装
