ISP817ASMT&R

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 4-SMD 贴片安装,黏合安装
供应商型号: Q-ISP817ASMT&R
供应商: 期货订购
标准整包数: 1000

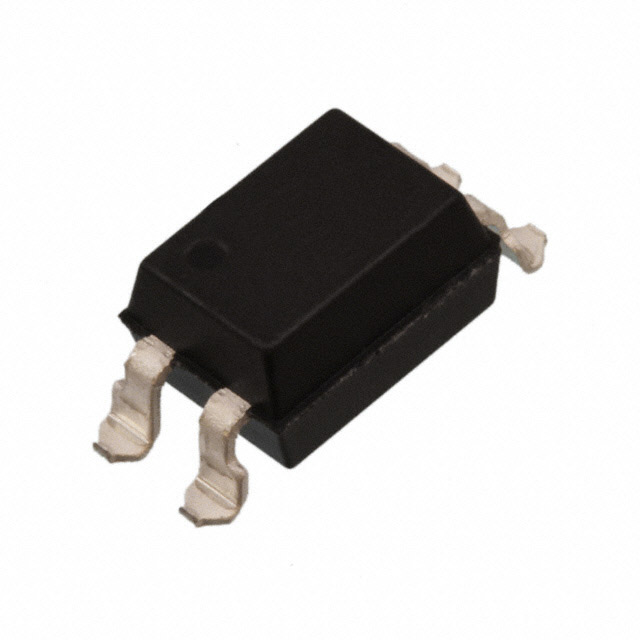

ISOCOM COMPONENTS 隔离器 ISP817ASMT&R

ISP817ASMT&R概述

    ISP817, ISP827, ISP847 系列光电耦合器技术手册

    产品简介


    ISP817, ISP827 和 ISP847 系列是光耦隔离器,由红外发光二极管和NPN硅光电晶体管组成,封装形式为紧凑型双列直插塑料封装。这些光电耦合器广泛应用于计算机终端、工业系统控制器、测量仪器等领域,能够实现不同电位和阻抗系统间的信号传输。

    技术参数


    - 交流隔离电压: 5000VRMS
    - CTR选择: 可用
    - 工作温度范围:
    - ISP817: -55°C 至 +110°C
    - ISP827 / ISP847: -40°C 至 +105°C
    - RoHS合规
    - UL文件E91231 封装代码 "EE"
    - VDE批准证书编号40028086
    绝对最大额定值(TA=25°C)
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出集电极-发射极电压(VCEO) | ISP817: 80V
    ISP827 / ISP847: 35V | - | - | - | V |
    | 发射极-集电极电压(VECO) | 6V | - | - | - | V |
    | 集电极电流(IC) | 50mA | - | - | - | mA |
    | 功耗(PD) | 150mW | - | - | - | mW |
    | 结温(Tj) | 125°C | - | - | - | °C |
    | 整体封装隔离电压(VISO) | 5000VRMS | - | - | - | VRMS |
    | 整体功耗(PD) | 200mW | - | - | - | mW |
    | 工作温度范围(IPSO17) | -55 至 110°C | - | - | - | °C |
    | 工作温度范围(ISP827 / ISP847) | -40 至 105°C | - | - | - | °C |
    | 存储温度范围 | -55 至 125°C | - | - | - | °C |
    | 引脚焊接温度(10s) | 260°C | - | - | - | °C |
    输入参数
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 正向电流(IF) | - | IF = 20mA | 1.2 | 1.4 | V |
    | 反向漏电流(IR) | - | VR = 4V | 10 | µA
    | 引脚电容(Ct) | - | V = 0V, f = 1KHz | 30 | 250 | pF |
    输出参数
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 集电极-发射极击穿电压(BVCEO) | - | IC = 0.1mA, IF = 0mA | ISP817: 80 | ISP827 / ISP847: 35 | V |
    | 发射极-集电极击穿电压(BVECO) | - | IE = 10µA, IF = 0mA | 6 | V

    产品特点和优势


    ISP817, ISP827 和 ISP847 系列光电耦合器具备多种显著优势:
    - 高隔离电压:5000VRMS 的交流隔离电压使其适用于高压和强电环境。
    - 宽温区:-55°C 至 +110°C 的工作温度范围适应于严苛环境。
    - 多规格 CTR 选择:可根据应用需求选择不同的 CTR 等级,提供更灵活的设计选项。
    - 环保材料:RoHS 合规,符合环境保护要求。
    - UL 和 VDE 认证:确保产品可靠性和安全性,便于全球市场准入。

    应用案例和使用建议


    - 计算机终端:例如数据中心交换机、路由器,需要高隔离度来保证信号传输的安全性。
    - 工业系统控制器:如自动化生产线控制单元,需要广泛的温度范围和高可靠性。
    - 测量仪器:如医疗设备和精密仪表,要求低漏电流和高线性度。
    使用建议:
    - 在极端环境中使用时,务必考虑散热设计以避免因高温导致的性能下降。
    - 对于高频率应用,应注意其频率响应特性和输出开关时间。

    兼容性和支持


    - 引脚兼容性:DIP4, DIP8, DIP16 封装方便与其他标准引脚器件互换使用。
    - 厂商支持:提供全面的技术文档、测试报告及详尽的产品规格书,同时支持客户定制化服务。
    - 包装选项:提供 DIP、SMD 封装以及 Tape & Reel 多种形式的包装,满足不同生产流程需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载导致发热 | 加强散热措施,降低工作负载 |
    | 信号延迟 | 优化电路设计,减少布线长度 |
    | 输入输出隔离电阻低 | 检查电路连接,确保所有引脚正确连接 |
    | 功能失效 | 重新检查电源供应,确保满足器件规格要求 |
    | 环境适应性差 | 选择符合实际应用环境温度要求的型号 |

    总结和推荐


    ISP817, ISP827 和 ISP847 系列光电耦合器以其卓越的电气特性、可靠的性能和广泛的适用性成为市场上受欢迎的选择。在不同领域的应用中,它们展现出极高的灵活性和可靠性,尤其是在工业自动化、医疗设备和测量仪器方面具有显著的优势。因此,我们强烈推荐这些产品用于需要高隔离度和可靠性的场合。

ISP817ASMT&R参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ISP817ASMT&R厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP817ASMT&R数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISP817ASMT&R ISP817ASMT&R数据手册

ISP817ASMT&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
