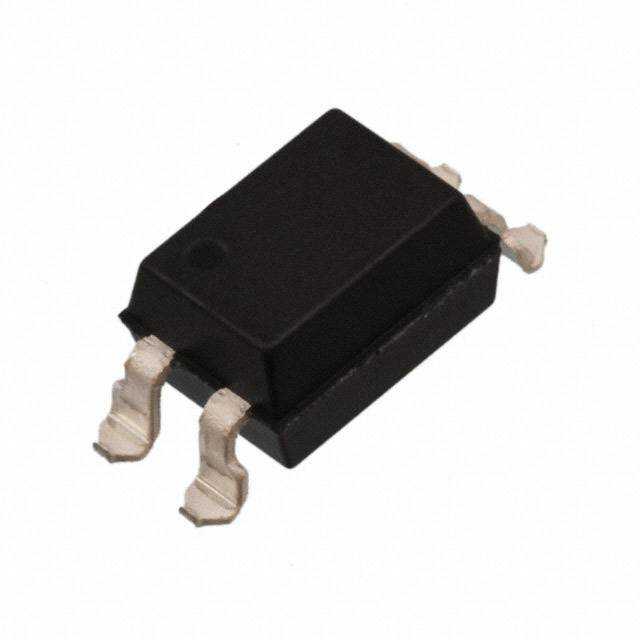

ISP817AXSM

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 DIP 贴片安装
供应商型号: ISP817AXSM-ND
供应商:
标准整包数: 1
ISOCOM COMPONENTS 隔离器 ISP817AXSM

ISP817AXSM概述

    # ISP817, ISP827, ISP847 Optically Coupled Isolators: Comprehensive Overview

    1. 产品简介


    ISP817、ISP827 和 ISP847 系列是光电耦合隔离器,由红外发光二极管和NPN硅光敏晶体管组成,封装在空间高效的双列直插塑料封装中。这些光电耦合器广泛应用于计算机终端、工业系统控制器、测量仪器等领域,用于不同电位和阻抗系统之间的信号传输。

    2. 技术参数


    输入端
    - 前向电流(IF):50mA
    - 反向电压(VR):6V
    - 功率耗散(PD):70mW
    - 峰值前向电流(脉冲,频率100Hz):1A
    输出端
    - 集电极-发射极电压(VCEO):6V
    - 发射极-集电极电压(VECO):6V
    - 功率耗散(PD):150mW
    - 集电极电流(IC):50mA
    - ISP817的最大输出电压:80V
    - ISP827/ISP847的最大输出电压:35V
    封装
    - 绝缘电压:5300VRMS
    - 总功率耗散:200mW
    - 工作温度范围(ISP817):-55°C 至 110°C
    - 工作温度范围(ISP827/ISP847):-30°C 至 100°C
    - 存储温度范围:-55°C 至 125°C
    - 引脚焊接温度(10s):260°C

    3. 产品特点和优势


    ISP817、ISP827 和 ISP847 系列具有以下特点和优势:
    - 高隔离电压:AC 隔离电压高达 5300VRMS,确保安全可靠的信号传输。
    - 宽温度范围:-55°C 至 110°C 的工作温度范围使其适用于极端环境条件。
    - 可选 CTR 等级:根据不同的应用需求提供多种 CTR(电流传输比)等级。
    - RoHS 和无铅:符合环保标准,适合绿色电子产品设计。

    4. 应用案例和使用建议


    应用案例
    - 计算机终端:用于信号隔离和传输。
    - 工业系统控制器:在复杂环境中稳定工作。
    - 测量仪器:提高测量精度和可靠性。
    - 系统间信号传输:在不同电位和阻抗系统之间实现隔离通信。
    使用建议
    - 在高温环境下使用时,注意散热,避免超过最大额定温度。
    - 高频信号传输时,要选择合适的CTR等级以保证信号质量。
    - 在工业控制系统中,配合使用过压保护装置,确保系统稳定性。

    5. 兼容性和支持


    - ISP817、ISP827 和 ISP847 系列具有标准DIP4、DIP8和DIP16封装,可与其他标准电子元件轻松连接。
    - 厂商提供技术支持,包括详细的技术文档和样品测试,以帮助用户进行设计和集成。

    6. 常见问题与解决方案


    问题1:如何正确处理废料?
    解决方案:遵循当地法规处理废料,不随意丢弃。
    问题2:如何保证设备在高温下的稳定性?
    解决方案:确保在使用过程中不超过最高工作温度,并考虑适当的散热措施。
    问题3:如何选择合适的CTR等级?
    解决方案:根据具体的应用需求选择合适的CTR等级,参考产品手册中的电气特性。

    7. 总结和推荐


    ISP817、ISP827 和 ISP847 系列光电耦合器以其高隔离电压、宽温度范围和灵活的CTR等级,成为各种应用的理想选择。其出色的性能和可靠的设计使其在工业自动化、医疗设备、测量仪器等领域具有广泛应用前景。强烈推荐在需要信号隔离和传输的项目中使用这些产品。

ISP817AXSM参数

参数
数据速率 -
通道数量 1
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISP817AXSM厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP817AXSM数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISP817AXSM ISP817AXSM数据手册

ISP817AXSM封装设计

查看详情并下载
Symbol
Footprint
3D Model
