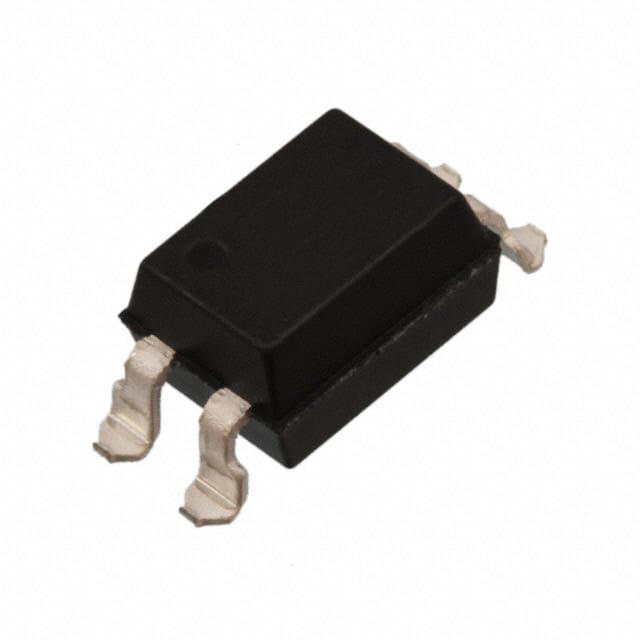

ISP817BXSM

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS
产品描述: 1 DIP 贴片安装
供应商型号:
供应商:
标准整包数: 0
ISOCOM COMPONENTS 隔离器 ISP817BXSM

ISP817BXSM概述

    ISP817, ISP827, ISP847 Optically Coupled Isolators: Comprehensive Guide

    1. 产品简介


    概述
    ISP817、ISP827和ISP847系列光耦合隔离器由红外发光二极管(IR LED)和NPN硅光电晶体管组成,封装于空间高效的小型双列直插塑料封装(DIP)中。这些光耦合器主要用于需要电气隔离的应用场合。
    主要功能
    - 实现电路之间的电隔离
    - 传递信号而不直接连接两个电路
    应用领域
    - 计算机终端
    - 工业系统控制器
    - 测量仪器
    - 不同电位和阻抗系统间信号传输

    2. 技术参数


    | 参数 | 描述 |

    | 输入端
    | 前向电流 | 50mA |
    | 反向电压 | 6V |
    | 功耗 | 70mW |
    | 峰值前向电流 | 脉冲100μs,频率100Hz,最大值为1A |
    | 输出端
    | 集电极到发射极击穿电压 | ISP817:80V;ISP827 / ISP847:35V |
    | 发射极到集电极击穿电压 | 6V |
    | 集电极暗电流 | 集电极-发射极电压20V,前向电流0mA时,最大值为100nA |
    | 总包
    | 隔离电压 | 5300VRMS |
    | 总功耗 | 200mW |
    | 工作温度范围 | ISP817:-55至+110°C;ISP827 / ISP847:-30至+100°C |
    | 存储温度范围 | -55至+125°C |
    | 引脚焊接温度(10s) | 260°C |

    3. 产品特点和优势


    ISP817、ISP827和ISP847光耦合器的主要优势在于:
    - 高隔离电压:AC隔离电压可达5300VRMS,确保信号传输过程中的安全隔离。
    - 宽工作温度范围:-55°C至+110°C的宽温度范围使其适用于各种恶劣环境。
    - 环保材料:无铅、符合RoHS标准,对环境友好。
    - 高可靠性:获得UL和VDE认证,确保产品质量。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化:用于工业控制系统,隔离高压控制系统与低压传感器或执行器。
    - 测量仪表:用于电气测量设备,保证测量精度和安全性。
    - 信号传输:不同电位系统间的信号传输,避免因电位差引起的干扰。
    使用建议
    - 在选择合适的隔离电压等级时,要根据具体应用场景的电势差异进行考虑。
    - 使用时注意散热,确保工作温度在指定范围内。
    - 选择适合的包装形式(如表面贴装),以便在PCB上合理布局和组装。

    5. 兼容性和支持


    - 兼容性:ISP817、ISP827和ISP847光耦合器设计灵活,可广泛应用于多种电子产品和设备。
    - 支持:Isocom Components提供详尽的技术文档和支持服务,包括在线客服、技术咨询等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率过高导致热损坏 | 确保安装良好的散热系统,并遵循推荐的焊接温度曲线。 |
    | 信号传输不稳定 | 检查电源和接地线路是否稳定,适当调整负载电阻。 |
    | 接触不良导致信号失真 | 重新焊接引脚,确保焊接质量良好。 |

    7. 总结和推荐



    总结


    ISP817、ISP827和ISP847光耦合器以其高隔离电压、宽工作温度范围和良好的环境适应性,在工业自动化、测量仪器等领域展现出显著优势。其紧凑的设计和多样化的包装选项,使得安装和使用更加方便。
    推荐
    总体来看,ISP817、ISP827和ISP847光耦合器是实现电隔离的理想选择,适用于各种复杂应用场景。对于需要高性能、高可靠性的电子系统,强烈推荐选用此系列产品。

ISP817BXSM参数

参数
数据速率 -
通道数量 1
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISP817BXSM厂商介绍

Isocom Components是一家全球领先的电子组件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括集成电路、被动元件、连接器、传感器、电源管理等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

Isocom Components的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足客户的多样化需求。

2. 严格的质量控制:所有产品均经过严格的质量检测,确保可靠性和稳定性。

3. 快速的交货能力:拥有强大的库存和物流体系,能够快速响应客户需求,缩短交货周期。

4. 专业的技术支持:提供专业的技术咨询和解决方案,帮助客户解决技术难题。

5. 良好的客户服务:以客户为中心,提供全方位的售前、售中、售后服务,建立长期稳定的合作关系。

ISP817BXSM数据手册

厂牌 PDF简要描述 下载
ISOCOM COMPONENTS 隔离器 ISOCOM COMPONENTS ISP817BXSM ISP817BXSM数据手册

ISP817BXSM封装设计

查看详情并下载
Symbol
Footprint
3D Model
