PS2505-2X

产品分类: 隔离器
厂牌: ISOCOM COMPONENTS

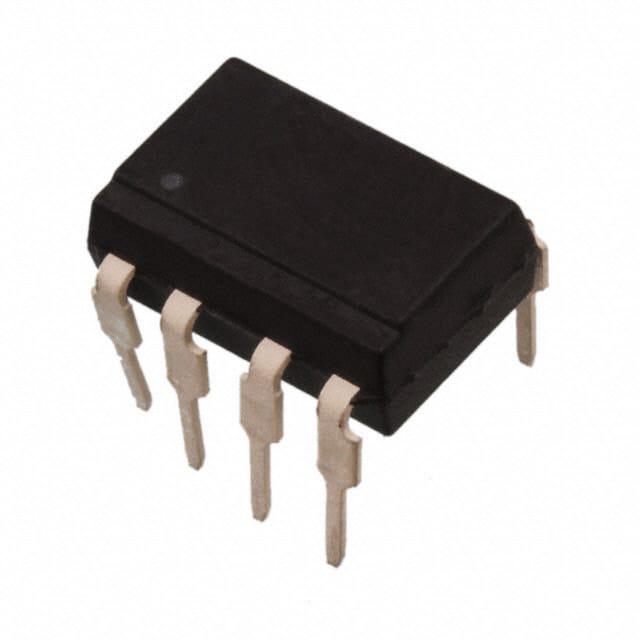

产品描述: Isocom NPN 光电晶体管输出型光耦, PS2505-2系列, 双通道, 通孔安装, 8针, DIP封装
供应商型号: Q-PS2505-2X
供应商: 海外现货
标准整包数: 50
ISOCOM COMPONENTS 隔离器 PS2505-2X

PS2505-2X概述

    PS2505-1, PS2505-2, PS2505-4系列光电耦合器技术手册

    1. 产品简介


    PS2505-1, PS2505-2, PS2505-4系列光电耦合器是由两个反向并联的红外发光二极管(LED)和一个NPN硅光晶体管组成的高密度交流输入光电耦合器。这些组件被封装在高效能的双列直插式塑料封装内,适用于多种应用场景,如计算机终端、工业控制系统、电话机及交换机、不同电位和阻抗系统间的信号传输等。

    2. 技术参数


    电气特性:
    - 输入侧:
    - 正向电压(VF):1.2至1.4V
    - 前向电流(IF):±50mA
    - 功率耗散:70mW
    - 输出侧:
    - 集电极-发射极击穿电压(BVCEO):80V
    - 发射极-集电极击穿电压(BVECO):6V
    - 集电极电流(IC):50mA
    - 功率耗散:150mW
    - 总功率耗散:
    - 最大值:200mW(25°C以上线性下降,每升高1°C下降2.67mW)
    隔离特性:
    - 隔离电压(VISO):5300Vrms(7500Vpk)
    - 隔离电阻(RISO):5x10^10Ω
    - 输入-输出隔离:5300Vrms(7500Vpk)
    其他参数:
    - 光耦隔离电流传输比(CTR):600%
    - 集电极-发射极饱和电压(VCE(SAT)):0.3V
    - 上升时间(tr):4μs
    - 下降时间(tf):3μs
    工作环境:
    - 存储温度范围:-55°C至+125°C
    - 工作温度范围:-30°C至+100°C
    认证:
    - UL认证(档案号E91231)
    - VDE 0884认证(3种引脚形式:STD、G、SMD)
    - CECC 00802认证
    - Nemko认证(证书编号P01102465,符合EN60950标准)

    3. 产品特点和优势


    PS2505系列光电耦合器具有以下独特功能和优势:
    - 高隔离电压:5.3kVRMS,7.5kVPK,确保了高可靠性。
    - 交流输入无极性敏感性:简化了设计,提高了灵活性。
    - 所有电气参数100%测试:保证了产品的高质量和一致性。
    - 自定义电气选择:可根据需求定制特定参数。

    4. 应用案例和使用建议


    应用场景:
    - 计算机终端
    - 工业控制系统
    - 电话机及交换机
    - 系统间不同电位和阻抗信号传输
    使用建议:
    - 确保输入和输出电路保持清洁,以避免接触不良。
    - 考虑使用适当的散热措施,以延长使用寿命。
    - 根据具体应用场景调整隔离电阻和电流传输比,确保最佳性能。

    5. 兼容性和支持


    PS2505系列光电耦合器具有良好的兼容性,可与多种电子设备集成。供应商提供全面的技术支持和维护服务,确保客户能够充分利用产品性能。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题:隔离电压不稳定
    - 解决方案:检查连接是否正确,重新测量隔离电压。

    - 问题:电流传输比过低
    - 解决方案:检查输入电流和电压,确认是否在规定范围内。

    7. 总结和推荐


    PS2505系列光电耦合器是一款高性能的产品,具备高隔离电压、无极性敏感性、高可靠性和广泛的适用性。其独特的电气特性和高质量的生产工艺使其成为众多工业应用的理想选择。强烈推荐在需要高可靠性和精确信号传输的应用中使用该系列产品。
    希望这篇高质量的文章能帮助您更好地理解和使用PS2505系列光电耦合器。如果您有任何进一步的问题或需求,请随时联系我们。

PS2505-2X参数

参数
数据速率 -
通道数量 2
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
