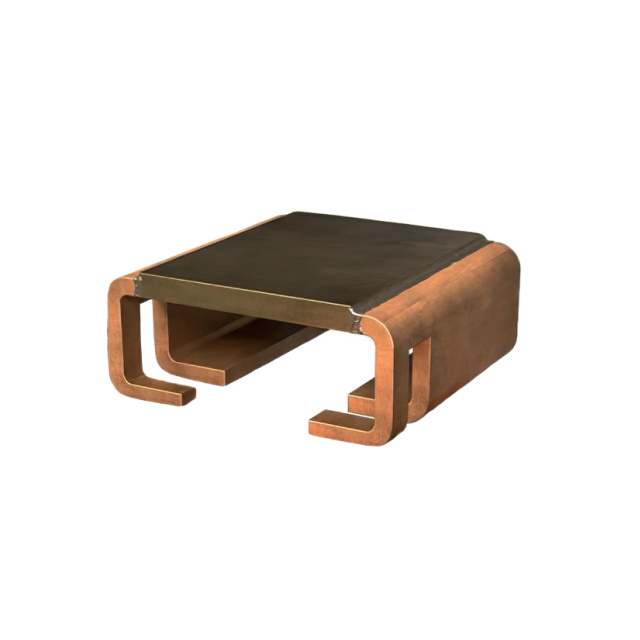

BVR-M-R0007-1.0

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 700μΩ ±1% 12W ±20ppm/℃ 4026 贴片安装 10.1mm*6.6mm*3.05mm
供应商型号: 2105123
供应商: 海外现货
标准整包数: 5
ISABELLENHUETTE 贴片电阻 BVR-M-R0007-1.0

BVR-M-R0007-1.0概述

    ISA-WELD® Precision Resistors BVR 4026 技术手册解析

    1. 产品简介


    ISA-WELD® 系列精密电阻器(型号 BVR)是 Isabellenhütte Heusler GmbH & Co. KG 生产的高精度、高性能的电阻器。它们主要应用于功率混合应用,特别是在高电流的汽车市场中,包括频率转换器、电源模块等。这些电阻器以其出色的长期稳定性和耐高温能力而著称,适用于需要高可靠性及稳定性的应用场合。

    2. 技术参数


    - 电阻值:0.2 mΩ 至 3 mΩ
    - 电阻容差:±1% 或 ±5%
    - 温度系数(20-60°C):从 20 ppm/K
    - 适用温度范围:-65°C 至 +170°C
    - 额定功率:P100°C 下最高可达 5 W;P70°C 下最高可达 12 W
    - 内部热阻:从 4 K/W
    - 电感:小于 3 nH
    - 稳定性(额定负载):在 2000 小时后偏差小于 0.5%(TK=100°C),小于 1.0%(TK=130°C)

    3. 产品特点和优势


    ISA-WELD® BVR 系列电阻器具备多种独特的功能和优势,使其在市场上脱颖而出。以下是几点关键优势:
    - 高功率处理能力:最高可达 12 W,在高温环境下依然能保持稳定。
    - 出色的长期稳定性:在长时间运行后仍能保持精确度,适合高可靠性的应用需求。
    - 高温耐受性:最大焊料温度高达 350°C,持续 30 秒。
    - AEC-Q200 认证:确保其符合汽车行业严格的质量标准。
    - 环保合规性:符合 RoHS 2011/65/EU 规定,无有害物质。

    4. 应用案例和使用建议


    ISA-WELD® BVR 系列电阻器广泛应用于多种领域,如汽车电力系统、电源模块和频率转换器等。这些电阻器能够在严苛的工作环境中保持稳定的性能表现,是工业和汽车应用的理想选择。
    使用建议:
    - 在高电流应用中,建议考虑 BVR-I-R002 型号,其电阻值为 2.0 mΩ,可以承受高达 6 W 的功率。
    - 在低温存储和操作环境中,建议采用型号 BVR-Z-R0005,以确保长期稳定性和耐久性。
    - 在复杂电磁环境中,可选择 BVR-M-R0007,以减少电感对电路的影响。

    5. 兼容性和支持


    ISA-WELD® BVR 系列电阻器具有良好的兼容性,能够与其他主流电子元器件和设备无缝对接。同时,Isabellenhütte Heusler GmbH & Co. KG 提供全面的技术支持和服务,包括详尽的技术文档和售后支持,以帮助客户解决问题并优化应用。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 温度过高导致电阻器损坏 | 使用合适的散热器和冷却系统,避免过热。 |
    | 电阻值不稳定 | 检查连接线和焊点,确保没有虚焊或接触不良的情况。 |
    | 短时间内温度波动大 | 使用温度稳定的电源和散热装置,减小温度变化的影响。 |

    7. 总结和推荐


    综上所述,ISA-WELD® BVR 系列精密电阻器在高电流应用中表现出色,具有优异的长期稳定性、耐高温能力和环保合规性。其多样化的型号选择满足了不同应用需求,尤其适用于汽车电力系统和工业控制等领域。强烈推荐此系列电阻器用于需要高可靠性及精确度的应用场合。

BVR-M-R0007-1.0参数

参数
电阻值 700μΩ
精度 ±1%
额定功率 12W
温度系数 ±20ppm/℃
长*宽*高 10.1mm*6.6mm*3.05mm
通用封装 4026
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

BVR-M-R0007-1.0厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

BVR-M-R0007-1.0数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE BVR-M-R0007-1.0 BVR-M-R0007-1.0数据手册

BVR-M-R0007-1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 29.8414
350+ ¥ 29.1871
700+ ¥ 28.5562
库存: 940
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 149.2
直接购买
加入购物车
