BVB-Z-R0003-1.0

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 300μΩ ±1% 5W ±20ppm/℃ 2725
供应商型号: 1930024
供应商: 海外现货
标准整包数: 5

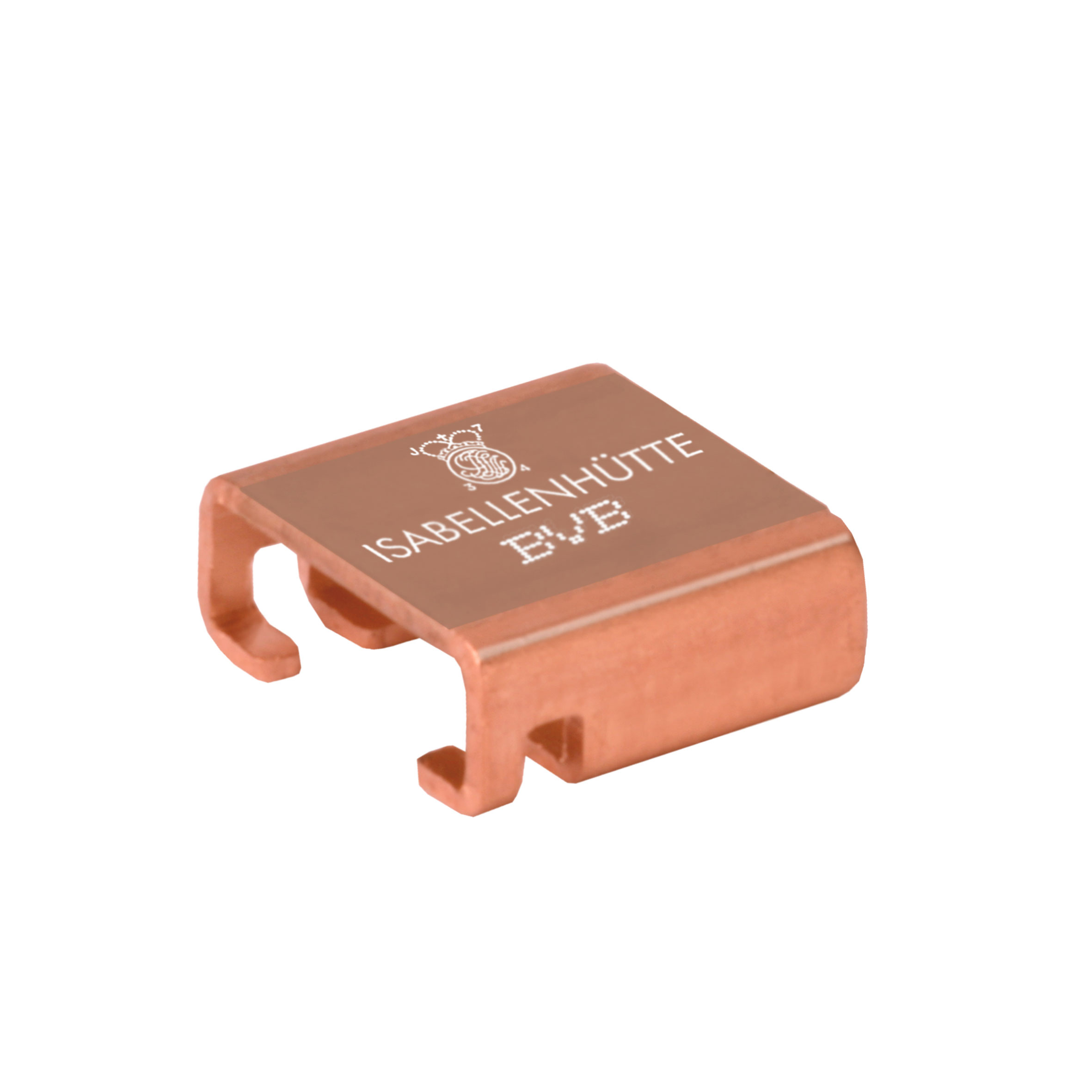

ISABELLENHUETTE 贴片电阻 BVB-Z-R0003-1.0

BVB-Z-R0003-1.0概述

    ISA-WELD® Precision Resistors BVB (Size 2725)

    产品简介


    ISA-WELD® 系列精密电阻器专为高精度要求的应用而设计,特别是在功率混合应用领域。这些电阻器主要适用于汽车市场中的高电流应用、频率转换器以及功率模块。它们具备优异的长期稳定性,能够承受广泛的温度范围,并且符合AEC-Q200和RoHS标准。

    技术参数


    以下是ISA-WELD® 精密电阻器BVB系列的主要技术参数:
    | 参数 | 值 |

    | 电阻值(毫欧) | 0.2 至 5 |
    | 容差(%) | 1/5 |
    | 温度系数(20-60°C) | 20 ppm/K |
    | 工作温度范围(℃) | -65至+170 |
    | 70°C时的额定功率(W) | 最高可达5 W |
    | 100°C时的额定功率(W) | 最高可达12 W |
    | 内部热阻(K/W) | 从4 |
    | 电感(nH) | <3 |
    | 2000小时负载稳定度(%) | 封装条件下 <1.0% |

    产品特点和优势


    - 适用于高电流应用:ISA-WELD® 电阻器具有高电流承载能力,非常适合汽车市场中的高电流需求。
    - 卓越的长期稳定性:出色的长期稳定性确保了长时间内的可靠性能。
    - 适合DCB/IMS基板安装:能够轻松适应多种基板,增强系统的灵活性。
    - 符合行业标准:AEC-Q200和RoHS合规,满足严格的行业规范。
    - 多样的电阻值选择:从0.2毫欧到5毫欧,可选的电阻值能够满足不同的应用需求。

    应用案例和使用建议


    ISA-WELD® 电阻器广泛应用于多种场合,如汽车市场中的功率模块和高电流应用,频率转换器以及工业自动化设备。以下是一些具体的应用建议:
    - 车载系统:由于其卓越的热稳定性,适合用于电动汽车和混合动力汽车中的高电流线路。
    - 电源模块:在大功率电源转换中,其高电流承载能力和高可靠性使其成为优选。
    - 频率转换器:对于需要稳定电阻值的高频电路,ISA-WELD® 电阻器提供了可靠的解决方案。

    兼容性和支持


    ISA-WELD® 系列电阻器支持贴带式包装,提供标准规格的包装尺寸和数量。此外,它还具有良好的兼容性,可以与多种标准焊接工艺(如回流焊和红外焊接)配合使用。厂商提供了全面的技术支持和维护服务,确保用户能够在不同应用场景中充分利用这些高性能产品。

    常见问题与解决方案


    根据技术手册中的指导,以下是一些可能遇到的常见问题及其解决方案:
    - 问题:焊接过程中出现损坏
    - 解决方案:遵循制造商提供的焊接曲线进行焊接操作,确保焊接温度和时间控制得当。
    - 问题:稳定性下降
    - 解决方案:检查是否在规定的工作温度范围内使用,避免超出其适用范围。
    - 问题:高电流下性能不稳定
    - 解决方案:确认所选电阻器的额定功率是否足够,必要时选用更高功率的产品。

    总结和推荐


    综上所述,ISA-WELD® 系列精密电阻器BVB凭借其卓越的性能和高可靠性,在多种高电流应用场合中表现出色。无论是车载系统还是工业设备,这些电阻器都是理想的选择。强烈推荐在各种高电流应用中采用ISA-WELD® 系列电阻器,以实现最佳的性能和可靠性。
    如果你正在寻找高性能、高可靠性的精密电阻器,ISA-WELD® BVB 系列绝对是一个值得考虑的选择。

BVB-Z-R0003-1.0参数

参数
电阻值 300μΩ
精度 ±1%
额定功率 5W
温度系数 ±20ppm/℃
通用封装 2725
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BVB-Z-R0003-1.0厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

BVB-Z-R0003-1.0数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE BVB-Z-R0003-1.0 BVB-Z-R0003-1.0数据手册

BVB-Z-R0003-1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
