首页  >  产品百科  >  BVT-I-R0068-1.0

BVT-I-R0068-1.0

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 6.8mΩ ±1% 1.5W ±50ppm/℃ 2512 贴片安装
供应商型号: 1930051
供应商: 海外现货
标准整包数: 10

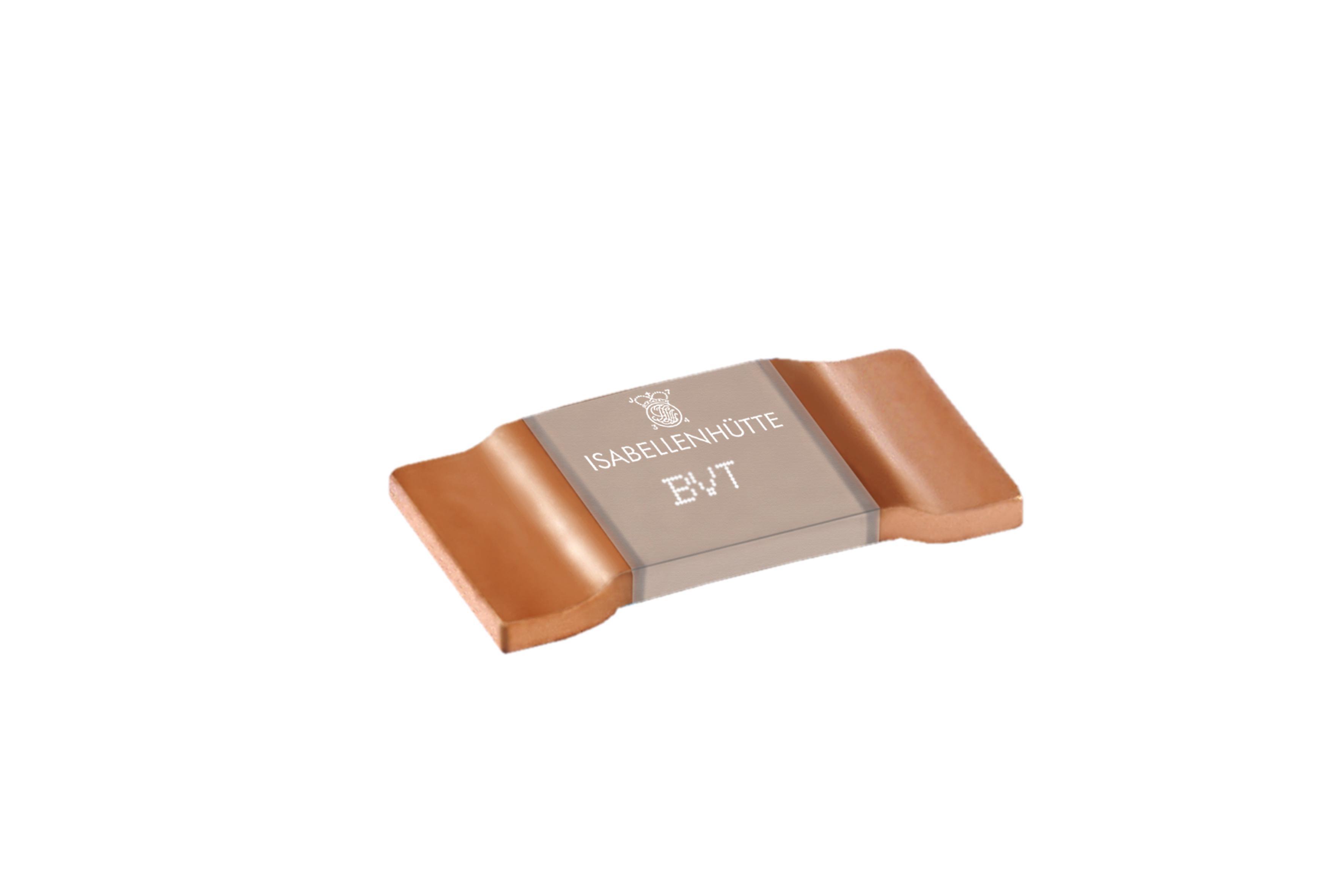

ISABELLENHUETTE 贴片电阻 BVT-I-R0068-1.0

BVT-I-R0068-1.0概述

    # ISA-WELD® 精密电阻技术手册

    产品简介


    ISA-WELD®精密电阻系列(型号:BVT 2512)是由Isabellenhütte Heusler GmbH & Co. KG制造的高品质电流传感器电阻。该系列产品广泛应用于汽车市场中的高电流应用,功率模块,频率转换器以及混合动力应用。其特点包括高可靠性、宽温度范围和出色的长期稳定性。

    技术参数


    主要

    技术参数


    - 电阻值范围:0.3 mΩ至6.8 mΩ
    - 阻值公差:±1% 或 ±5%
    - 温度系数(20-60°C):50 ppm/K
    - 适用温度范围:-65°C 至 +170°C
    - 功率额定值(100°C):高达3 W
    - 功率额定值(70°C):高达6 W
    - 内部热阻(Rthi):4 K/W
    - 电感:小于2 nH
    - 稳定性(额定功率下):在2000小时后,+110°C时 <0.5%,+140°C时 <1.0%
    测试条件与参数
    - 温度循环测试:2000次循环(-55°C 至 +150°C),精度 ±0.5%
    - 低温存储和操作:-65°C 下持续250小时,精度 ±0.1%
    - 耐焊接热测试:260°C 下10秒 / 8小时蒸汽老化,n.a.
    - 湿气抵抗:MIL-STD-202方法106,精度 ±0.2%
    - 机械冲击测试:100g,6ms半正弦波形,精度 ±0.2%
    - 高频振动测试:10g,10-2000Hz,每个轴向24小时,精度 ±0.2%
    - 使用寿命测试:2000小时,最高终端温度 ±1.0%,140°C
    - 高温暴露测试:2000小时/170°C,精度 ±1.0%(封闭条件下)
    - 偏湿测试:+85°C,85%RH,1000小时,精度 ±0.5%

    产品特点和优势


    ISA-WELD®精密电阻具有出色的长期稳定性和耐高温性能,能够承受-65°C 至 +170°C的极端温度环境。由于采用了特殊的材料设计(如MANGANIN® 和 ZERANIN®30),这些电阻能够提供卓越的电阻温度特性,适用于高电流负载下的各种应用。此外,其高精度和稳定的电气特性使其成为高性能电子设备的理想选择。

    应用案例和使用建议


    应用案例
    ISA-WELD®精密电阻广泛应用于汽车电子、电源管理、电力转换等领域。例如,在汽车应用中,这些电阻可以用于电动汽车的电池管理系统,以监测和控制电流负载。在工业应用中,它们可用于频率转换器和功率模块中,提供精确的电流测量和保护功能。
    使用建议
    为了确保最佳性能,建议在组装过程中使用回流焊、红外焊和真空焊接等推荐的焊接方法。同时,考虑到电阻的温度特性,建议在设计电路时预留足够的散热空间,并选择适当的安装位置以避免过热。

    兼容性和支持


    ISA-WELD®精密电阻符合RoHS 2011/65/EU标准,并已通过AEC-Q200认证。产品提供详细的机械尺寸和PCB布局建议(详见第4页表格)。此外,厂商提供了丰富的技术支持和售后服务,包括详细的安装指南和故障排查文档。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何测试电阻的稳定性?
    答:可以在140°C环境下进行长时间的老化测试,观察其阻值变化情况。参考手册中的使用寿命测试部分。
    2. 问:如何选择适合的应用环境?
    答:根据具体应用的温度范围选择合适的电阻型号。例如,对于-65°C至+170°C的应用,可以选择Z型材料的电阻。
    3. 问:如何确保焊接质量?
    答:建议使用回流焊、红外焊和真空焊接等方法进行焊接。确保焊接过程中不会对电阻造成过度热应力。

    总结和推荐


    ISA-WELD®精密电阻凭借其出色的长期稳定性、宽温度范围和高精度特性,成为众多高要求应用的理想选择。特别适用于需要高可靠性的汽车电子、工业自动化和能源管理等领域。基于其卓越的性能和广泛的适用性,强烈推荐此系列产品用于各类关键应用场合。

BVT-I-R0068-1.0参数

参数
电阻值 6.8mΩ
精度 ±1%
额定功率 1.5W
温度系数 ±50ppm/℃
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

BVT-I-R0068-1.0厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

BVT-I-R0068-1.0数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE BVT-I-R0068-1.0 BVT-I-R0068-1.0数据手册

BVT-I-R0068-1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
