VMP-R120-1.0-U

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 120mΩ ±1% 3W ±20ppm/℃ 2010 贴片安装 5.08mm*2.54mm*550μm
供应商型号: 2105163
供应商: 海外现货
标准整包数: 10

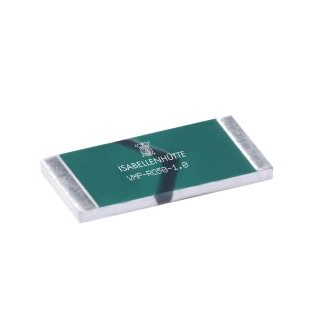

ISABELLENHUETTE 贴片电阻 VMP-R120-1.0-U

VMP-R120-1.0-U概述

    ISA-PLAN® VMP Size 2010 电流传感器技术手册

    产品简介


    ISA-PLAN® VMP Size 2010 是一款专为电源混合应用设计的精密电流传感器。该产品广泛应用于汽车控制系统的电流检测、功率模块、频率转换器及开关电源等领域。其主要特点是高精度、高稳定性以及优异的长期表现,能够满足各种严苛的工作环境需求。

    技术参数


    以下是该电流传感器的技术参数列表:
    - 电阻值范围:0.005 Ω 至 1 Ω
    - 电阻值公差:±1%
    - 温度系数(20°C至60°C):<2 ppm/K
    - 工作温度范围:-65°C 至 +170°C
    - 功率额定值:110°C时为2 W,70°C时为3 W
    - 热阻(内部):<3 K/W
    - 介电耐压:AC/DC 200 V
    - 电感:<2 nH
    - 长期稳定性:在额定功率下,经2000小时后,温度变化<0.5%

    产品特点和优势


    1. 高精度和稳定性:该电流传感器的电阻值范围广且公差低,确保了测量结果的高精度和长期稳定性。
    2. 优异的环境适应能力:能够在极端温度范围内工作,适应各种恶劣环境。
    3. 快速响应和高脉冲功率:适合于需要快速响应和高脉冲功率的应用场景。
    4. 认证和合规:符合AEC-Q200标准及RoHS 2011/65/EU指令,确保产品质量和环保要求。

    应用案例和使用建议


    该电流传感器可广泛应用于各类电源模块、逆变器和开关电源中,用于监测和保护电路。例如,在电动汽车的电池管理系统中,它可以准确检测电池组中的电流流动情况。使用建议包括:
    - 在安装过程中,务必遵循推荐的焊接曲线以保证最佳的焊接效果。
    - 针对不同电阻值的电流传感器,需要根据实际情况进行脉冲功率的独立验证。

    兼容性和支持


    该电流传感器与各种标准焊接工艺兼容,如回流焊和红外线焊接。制造商提供详细的焊接指南和参数,确保客户可以顺利安装并使用该产品。同时,公司还提供相应的技术支持和服务,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:焊接时电流传感器损坏
    - 解决方案:检查焊接温度是否超过260°C,并确保按照推荐的焊接曲线进行焊接。
    2. 问题:产品安装后电阻值偏高
    - 解决方案:检查焊接质量,确认所有连接点没有虚焊或短路现象。

    总结和推荐


    综上所述,ISA-PLAN® VMP Size 2010 电流传感器凭借其卓越的精度、稳定性和环境适应性,在多种工业应用中表现出色。无论是针对汽车电子还是工业自动化领域,它都是一款值得信赖的产品。因此,我们强烈推荐该电流传感器给需要高性能电流检测的用户。

VMP-R120-1.0-U参数

参数
电阻值 120mΩ
精度 ±1%
额定功率 3W
温度系数 ±20ppm/℃
长*宽*高 5.08mm*2.54mm*550μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VMP-R120-1.0-U厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

VMP-R120-1.0-U数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE VMP-R120-1.0-U VMP-R120-1.0-U数据手册

VMP-R120-1.0-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.0364
3130+ ¥ 12.7485
6250+ ¥ 12.4755
库存: 11571
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 130.36
直接购买
加入购物车
