BVR-Z-R0005-1.0

产品分类: 贴片电阻
厂牌: ISABELLENHUETTE
产品描述: 500μΩ ±1% 5W ±20ppm/℃ 4026 贴片安装 10.1mm*6.6mm*3.02mm
供应商型号: 2105132
供应商: 海外现货
标准整包数: 5

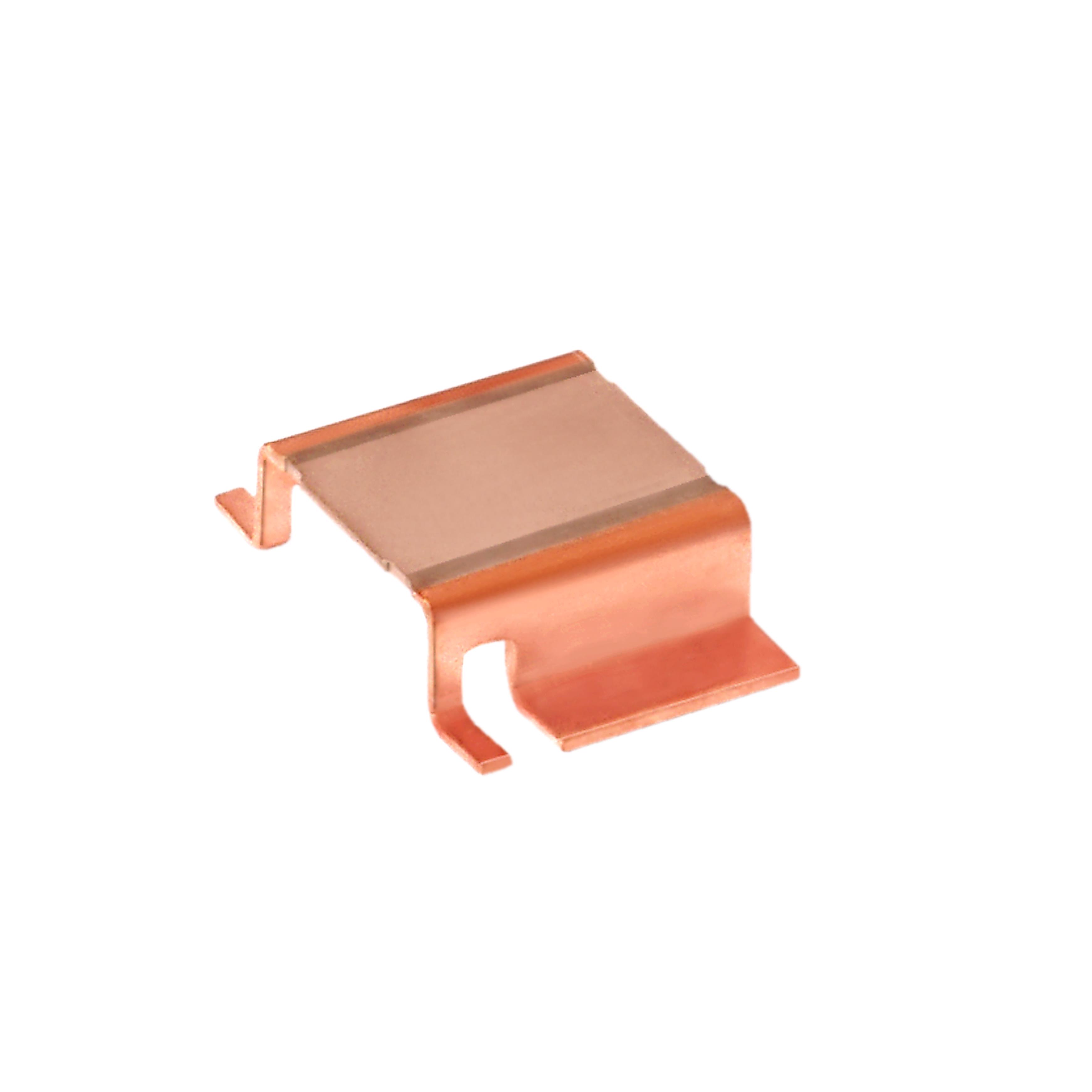

ISABELLENHUETTE 贴片电阻 BVR-Z-R0005-1.0

BVR-Z-R0005-1.0概述

    ISA-WELD® PRECISION RESISTORS BVR 4026 技术手册综述

    产品简介


    ISA-WELD® PRECISION RESISTORS BVR系列电阻器专为高精度测量及功率混合应用设计。它们广泛应用于汽车市场中的高电流应用、频率转换器、以及各种功率模块中。这些电阻器通过AEC-Q200认证,并且符合RoHS 2011/65/EU标准,确保其在环保方面达到要求。

    技术参数


    - 阻值范围:0.2至3毫欧(mΩ)
    - 容差:±1% 或 ±5%
    - 温度系数(20-60°C):20 ppm/K 至 <20 ppm/K
    - 适用温度范围:-65°C 至 +170°C
    - 额定功率(P100°C):最高5W
    - 额定功率(P70°C):最高12W
    - 内部热阻(Rthi):4 K/W
    - 电感量:<3nH
    - 稳定性(标称负载下):在TK=100°C时<0.5%,在TK=130°C时<1.0%

    产品特点和优势


    ISA-WELD® PRECISION RESISTORS BVR系列电阻器具备以下独特功能和优势:
    - 高可靠性:能够承受高达350°C的焊锡温度(持续30秒)。
    - 重铜连接:提供优异的长期稳定性。
    - 稳定性好:适用于高电流和高温环境。
    - 适用于各种严格的应用条件:如振动、机械冲击和湿度等。

    应用案例和使用建议


    ISA-WELD® PRECISION RESISTORS BVR系列电阻器被广泛应用于功率转换系统、电动汽车、工业控制设备等领域。例如,在车载逆变器中,这些电阻器可以有效管理高电流并保持稳定的输出。在实际应用中,建议根据具体需求选择合适的型号,并确保正确的安装方法,如使用回流焊接工艺进行装配,以获得最佳性能。

    兼容性和支持


    这些电阻器与多种工业标准接口兼容,易于集成到现有的电路板设计中。此外,制造商提供了详细的技术支持和维护信息,包括测试条件和验收标准,确保用户可以顺利地进行组装和调试。

    常见问题与解决方案


    - 问题1:电阻器在高温环境下稳定性下降?
    解决方法:确保选用适当的型号(如BVR-I-R003),并在额定功率下不超过推荐的工作温度。
    - 问题2:安装过程中出现过热现象?
    解决方法:检查焊接参数,确保符合推荐的焊接温度和时间曲线。

    总结和推荐


    ISA-WELD® PRECISION RESISTORS BVR系列电阻器凭借其出色的稳定性和宽广的工作温度范围,成为高电流应用的理想选择。其卓越的性能和可靠性使其在市场上具有很强的竞争力。强烈推荐在高电流、高精度应用中使用该系列产品。

BVR-Z-R0005-1.0参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 5W
温度系数 ±20ppm/℃
长*宽*高 10.1mm*6.6mm*3.02mm
通用封装 4026
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

BVR-Z-R0005-1.0厂商介绍

ISABELLENHUETTE是德国的一家专业从事精密测量设备和系统制造的公司,以其高精度和可靠性在工业测量领域享有盛誉。公司主营产品包括:

1. 精密测量仪器:如三坐标测量机、光学测量系统等,用于精密工程和质量控制。
2. 自动化测量系统:提供自动化解决方案,以提高生产效率和测量精度。
3. 定制测量解决方案:根据客户特定需求设计和制造的测量设备。

这些产品广泛应用于汽车、****、机械制造、电子和医疗技术等行业,用于确保产品质量和精度。

ISABELLENHUETTE的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 高精度:产品以高精度测量能力著称,满足最严格的工业标准。
- 定制服务:能够根据客户需求提供定制化的测量解决方案。
- 全球服务网络:拥有遍布全球的服务网络,确保客户获得及时的技术支持和售后服务。

ISABELLENHUETTE以其卓越的产品和服务,在全球精密测量领域占据重要地位。

BVR-Z-R0005-1.0数据手册

厂牌 PDF简要描述 下载
ISABELLENHUETTE 贴片电阻 ISABELLENHUETTE BVR-Z-R0005-1.0 BVR-Z-R0005-1.0数据手册

BVR-Z-R0005-1.0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 34.7339
350+ ¥ 33.9692
700+ ¥ 33.2426
库存: 970
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 173.66
