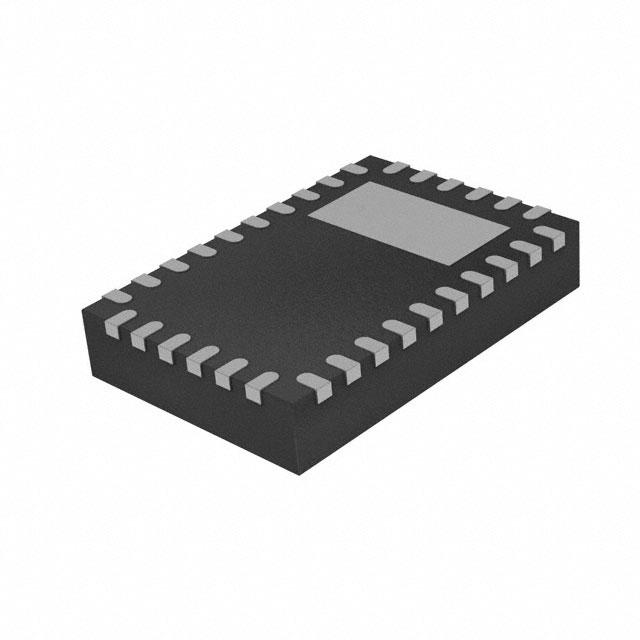

EN6310QI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck Yes 2.2MHz Adjustable 1 3.3V 600mV 5.5V 2.7V QFN 贴片安装,黏合安装 4mm*6mm*1.85mm
供应商型号: EN6310QI
供应商: 国内现货
标准整包数: 20
INTEL DC-DC稳压器 EN6310QI

EN6310QI概述

    Intel® Enpirion® EN6310QI PowerSoC 技术概述

    产品简介


    Intel® Enpirion® EN6310QI 是一款高性能的 1A 功率系统级芯片(PowerSoC)降压型 DC-DC 开关转换器,集成了电感、MOSFET 开关、小信号电路和补偿电路,采用先进的 4mm x 5mm x 1.85mm 的 30 引脚 QFN 封装。它专为满足当前和未来高可靠性、低功耗处理器、DSP、FPGA 和内存板等分布式电源架构的应用需求而设计,提供了精确电压和快速瞬态响应能力。

    技术参数


    | 参数 | 范围/值 | 单位 |
    |
    | 输入电压范围 | 2.7 至 5.5 | V |
    | 输出电压范围 | 0.6 至 3.3 | V |
    | 连续输出电流 | 1 | A |
    | 最大占空比 | 85 | % |
    | 工作频率 | 2.2 MHz | Hz |
    | 效率 | 高达 96% | % |
    | 反馈引脚初始精度 | ±2.25% | % |
    | 最大热关断温度 | 140 | °C |
    | 热关断回滞 | 20 | °C |
    | 软启动时间 | 5.2 至 7.8 | ms |

    产品特点和优势


    - 集成度高:集成了电感、MOSFET 和控制器,大大简化了设计流程。
    - 高效节能:高达 96% 的效率,在多种负载条件下表现出色。
    - 紧凑设计:封装尺寸仅为 4mm x 5mm x 1.85mm,适合空间受限的应用。
    - 快速瞬态响应:具有出色的瞬态恢复时间,适用于对动态响应要求高的场景。
    - 多重保护机制:具备过流保护、短路保护、欠压锁定(UVLO)、过温保护等功能,确保长期稳定运行。

    应用案例和使用建议


    EN6310QI 广泛应用于多种场合,如 Altera FPGA(MAX、ARRIA、CYCLONE、STRATIX),低功耗 FPGA 应用,所有需要低噪声的 SERDES 和 IO 供电,以及企业级固态硬盘(SSD)和对噪声敏感的无线及射频应用。对于低噪声需求,建议在靠近输入端添加滤波电容以减少纹波;在高负载情况下,则需增加散热措施以维持最佳性能。

    兼容性和支持


    该产品完全符合 RoHS 标准,并支持无铅制造环境。Intel 提供了详细的评估板(EVB-EN6310QI),帮助开发者更好地理解和利用这款器件。此外,官方文档中还包含了丰富的布局指南和技术支持资源,有助于加快开发进度并提升产品质量。

    常见问题与解决方案


    1. 问题:输出电压不稳
    - 解决方案:检查反馈电阻网络是否正确配置,必要时更换更精确的元件。
    2. 问题:设备过热
    - 解决方案:确保良好的散热设计,比如增加铜箔面积或安装散热片。
    3. 问题:启动失败
    - 解决方案:确认所有连接正确无误,特别是 ENABLE 引脚不应悬空,且需设置合理的软启动时间。

    总结和推荐


    Intel® Enpirion® EN6310QI 是一款卓越的 DC-DC 转换器,凭借其高集成度、高效能以及多样化的保护功能,在现代电子系统设计中占据重要地位。无论是便携式设备还是数据中心应用,这款产品都能提供可靠的支持。强烈推荐给需要高性能、低功耗且对空间利用率有较高要求的设计项目。通过充分利用官方提供的资源和支持服务,可以最大限度地发挥 EN6310QI 的潜力,实现最佳的系统表现。

EN6310QI参数

参数
功能 Step-Down
开关频率 2.2MHz
最小输入电压 2.7V
输出类型 Adjustable
最小输出电压 600mV
最大输出电压 3.3V
最大输入电压 5.5V
拓扑 Buck
输出数量 1
同步整流器 Yes
长*宽*高 4mm*6mm*1.85mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

EN6310QI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EN6310QI数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EN6310QI EN6310QI数据手册

EN6310QI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 271.2
40+ ¥ 264.42
60+ ¥ 257.64
库存: 500
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 5424
