5CGXFC7D6F27I7N

厂牌: INTEL
产品描述: 962KB 149500 56480 1.07V 1.13V FBGA-672 贴片安装 27mm*27mm*1.85mm
供应商型号: 5CGXFC7D6F27I7N
供应商: 国内现货
标准整包数: 1

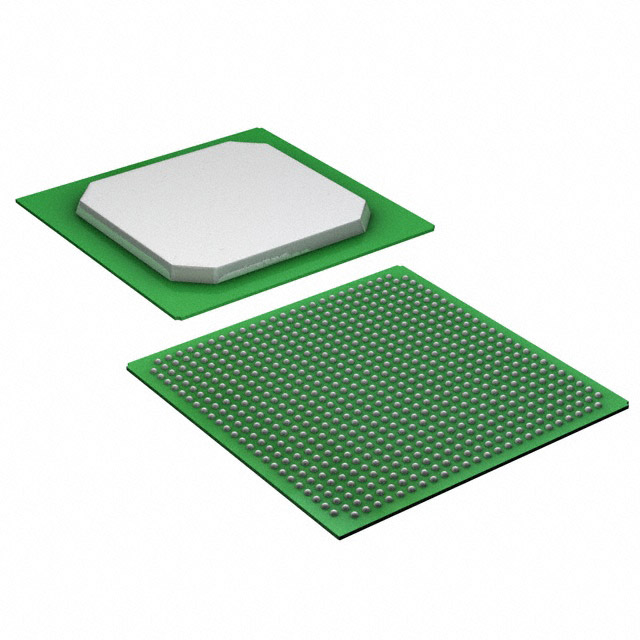

INTEL 现场可编程门阵列(FPGA) 5CGXFC7D6F27I7N

5CGXFC7D6F27I7N概述

    Cyclone V 设备技术手册

    产品简介


    Cyclone V 是一款专为高容量和成本敏感的应用而设计的FPGA(现场可编程门阵列)器件。该系列涵盖了一系列不同的型号,以满足各种市场需求,包括工业、无线和有线通信、军事以及汽车市场。Cyclone V 系列集成了高速收发器和硬核内存控制器,使得这些设备在逻辑集成度、差异化能力、带宽容量等方面表现出色。

    技术参数


    - 工艺技术:采用 TSMC 的 28 纳米低功耗(28LP)工艺技术。
    - 核心电压:1.1V。
    - 嵌入式内存块:提供M10K内存块(10千比特,带有软错误校正码ECC),内存逻辑阵列块(MLAB)最多可达640比特分布式LUTRAM。
    - 逻辑资源:最大逻辑单元数(LE)为301K,逻辑单元阵列模块(ALM)为113,560。
    - DSP块:支持最高三精度信号处理,包含一个27x27乘法器、64位累加器和级联功能。
    - I/O特性:高达875兆比特每秒(Mbps)的LVDS接收器和840Mbps的LVDS发射器,支持3.3V供电,最大驱动电流为16mA。
    - 嵌入式收发器:支持614Mbps到6.144Gbps的集成收发器速度。
    - PCIe硬核IP:支持Gen1和Gen2,具备多函数支持、端点和根端口功能。
    - 时钟网络:最高可达550MHz的全局时钟网络,提供全局、象限和外围时钟网络。
    - 时钟锁相环(PLL):提供精确时钟合成、时钟延迟补偿和零延迟缓冲(ZDB)功能。
    - 配置方式:支持主动串行(AS)、被动串行(PS)、JTAG和快速被动并行(FPP)等多种配置选项。

    产品特点和优势


    - 更低的功耗:采用28nm低功耗工艺技术,相较于前一代产品,功耗降低多达40%。
    - 增强的逻辑集成和差异化能力:每个ALM包含8个输入和四个寄存器,总嵌入式内存容量高达13.59兆比特(Mb)。
    - 增加的带宽容量:收发器速度可达3.125Gbps和6.144Gbps,集成硬核内存控制器。
    - 强大的HPS系统:内置双核Arm Cortex-A9 MPCore处理器,支持超过128Gbps的峰值带宽,并提供数据一致性支持。
    - 最低系统成本:只需两个核心电压即可运行,且提供低成本的封装选项,如焊接封装。
    - 创新功能:支持配置协议(CvP)和动态部分重配置。

    应用案例和使用建议


    - 工业自动化:利用Cyclone V的高速收发器和嵌入式内存,可以构建高效的工业控制系统。
    - 通信设备:Cyclone V SE、SX和ST设备中的HPS可以实现高性能的数据处理和传输。
    - 消费电子:通过优化的逻辑集成和低功耗特性,适合用于便携式电子设备。
    使用建议:
    - 在高带宽需求的应用中,优先选择配备更高频率收发器的型号。
    - 在需要大规模逻辑集成和高计算性能的应用中,考虑使用带有更大逻辑元素和DSP块的型号。
    - 利用HPS的强大处理能力,结合FPGA进行加速计算任务。

    兼容性和支持


    - 兼容性:Cyclone V系列中的所有设备均支持多种接口标准,如PCIe Gen1和Gen2,LVDS收发器等,可与不同类型的外设无缝连接。
    - 支持和服务:Intel提供了丰富的开发工具和支持服务,包括Quartus Prime软件、在线文档和社区论坛。

    常见问题与解决方案


    1. 问:如何解决电源管理问题?
    - 答:通过调整时钟网络和PLL设置,可以有效降低动态功耗。同时,Intel提供详细的电源管理指南,帮助用户优化系统设计。
    2. 问:如何实现动态部分重配置?
    - 答:通过配置协议(CvP)和硬件加密标准(AES)安全特性,可以安全地执行动态部分重配置。Intel提供了相关的开发文档和示例代码,便于用户理解和实施。
    3. 问:如何确保系统可靠性?
    - 答:Cyclone V系列支持内部刷新(SEU内部刷新)功能,可以通过设置特定的后缀(如“SC”)来启用该功能,提高系统的可靠性和安全性。

    总结和推荐


    总体而言,Cyclone V系列设备凭借其出色的逻辑集成、强大的处理能力和丰富的I/O接口,在高容量和成本敏感的应用领域展现出显著的优势。对于需要高效能、低功耗解决方案的设计工程师而言,Cyclone V无疑是一个值得推荐的选择。无论是工业自动化、通信设备还是消费电子产品,Cyclone V都能提供灵活的解决方案,满足各种复杂的应用需求。

5CGXFC7D6F27I7N参数

参数
LAB/CLB数量 56480
逻辑元件数量 149500
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 962KB
长*宽*高 27mm*27mm*1.85mm
通用封装 FBGA-672
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5CGXFC7D6F27I7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CGXFC7D6F27I7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CGXFC7D6F27I7N 5CGXFC7D6F27I7N数据手册

5CGXFC7D6F27I7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 475
200+ ¥ 450
500+ ¥ 442.5
1000+ ¥ 431.25
库存: 393
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 47500
