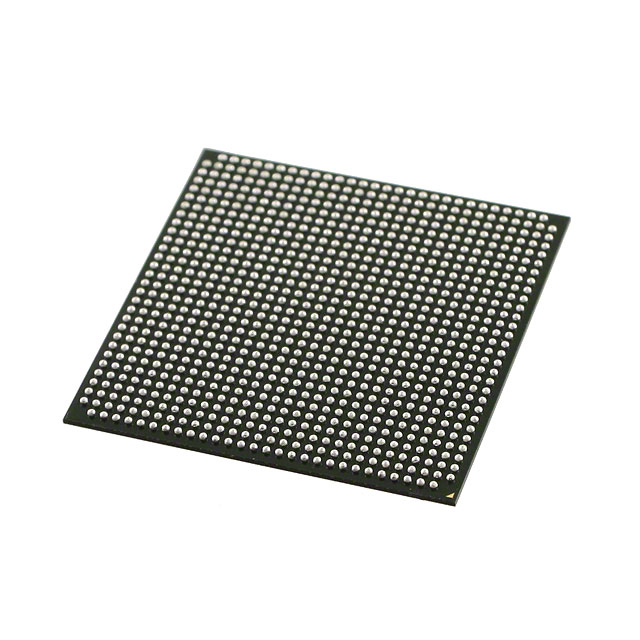

5CEFA9F31C7N

厂牌: INTEL
产品描述: 1.6988525MB 301000 113560 1.07V 1.13V BGA 贴片安装 31mm*31mm*1.35mm
供应商型号: 544-3287-ND
供应商: Digi-Key
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 5CEFA9F31C7N

5CEFA9F31C7N概述

    Cyclone V Device Overview

    产品简介


    Cyclone® V 系列器件由英特尔(Intel)公司设计,旨在满足高容量和成本敏感应用中不断增长的带宽需求,同时兼顾降低功耗、成本和缩短上市时间的需求。这些器件集成了硬核内存控制器和收发器,适用于工业、无线通信、军事和汽车等多个领域。其核心优势在于支持多种配置模式,并具备高性能、低功耗的特点。

    技术参数


    - 制造工艺:采用 TSMC 的 28nm 低功耗 (28LP) 工艺技术,内核电压为 1.1V。
    - 最大逻辑元素 (LE):从 25K 到 301K。
    - ALM (自适应逻辑模块):多达 113,560。
    - 寄存器:高达 454,240。
    - 嵌入式内存块:M10K 块最多可达 12,200 Kb,MLAB 分布式块最多可达 1,717 个。
    - 可变精度 DSP 块:最高支持 342 个。
    - 外部内存接口:支持 DDR3、DDR2 和 LPDDR2,带 16 和 32 位 ECC 支持。
    - PCIe Gen1 和 Gen2:硬核 IP 支持。
    - 时钟网络:全局时钟网络速度高达 550 MHz。
    - PLL:支持整数和分数模式。
    - I/O:支持 875 Mbps 接收和 840 Mbps 发送速率,以及最高 400 MHz/800 Mbps 的外部内存接口。
    - 低功耗高速串行接口:传输速率为 614 Mbps 至 6.144 Gbps。

    产品特点和优势


    - 更低的功耗:相比前一代器件,最高可降低 40% 的功耗。
    - 增强的逻辑集成和差异化能力:提供 8 输入自适应逻辑模块 (ALM) 和高达 13.59 Mb 的嵌入式内存。
    - 更高的带宽能力:集成的收发器和硬核内存控制器支持 3.125 Gbps 和 6.144 Gbps 的传输速率。
    - 集成的硬处理器系统 (HPS):提供双核 Arm Cortex-A9 MPCore 处理器,并支持高达 128 Gbps 的峰值带宽。

    应用案例和使用建议


    Cyclone V 系列器件广泛应用于各种场合,例如工业自动化控制系统、无线通信设备、医疗设备等。为了确保最佳性能,在设计应用时需注意以下几点:
    - 在处理高带宽应用时,应优先考虑带 6.144 Gbps 收发器的型号,以确保足够的带宽和可靠性。
    - 配置合适的 I/O 数量,特别是在需要大量并行数据传输的应用中。
    - 考虑电源管理策略,合理配置时钟网络和电源域以减少功耗。

    兼容性和支持


    Cyclone V 系列器件与其他 Intel 的产品具有良好的兼容性,用户可以方便地将它们集成到现有系统中。此外,Intel 提供了丰富的技术支持文档和开发工具,帮助用户快速上手和进行定制化开发。

    常见问题与解决方案


    - 问题:如何启用动态重配置功能?
    - 解决方案:参考技术手册第 31 页的 "Dynamic Reconfiguration" 部分,通过编程方式启用。

    - 问题:在运行过程中遇到时钟抖动,如何解决?
    - 解决方案:检查时钟源是否稳定,必要时增加缓冲或使用锁相环 (PLL) 进行时钟合成。

    总结和推荐


    总体而言,Cyclone V 系列器件是一款兼具高性能和低功耗的 FPGA,特别适合于需要高带宽和复杂逻辑集成的应用。其丰富的产品线和强大的功能使其成为众多工业和消费电子领域的理想选择。强烈推荐用户根据具体需求选择合适的型号,并充分运用其强大的功能来实现创新的设计。

5CEFA9F31C7N参数

参数
逻辑元件数量 301000
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 1.6988525MB
LAB/CLB数量 113560
长*宽*高 31mm*31mm*1.35mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5CEFA9F31C7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CEFA9F31C7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CEFA9F31C7N 5CEFA9F31C7N数据手册

5CEFA9F31C7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 524.108 ¥ 4386.1288
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4386.12
直接购买
加入购物车
