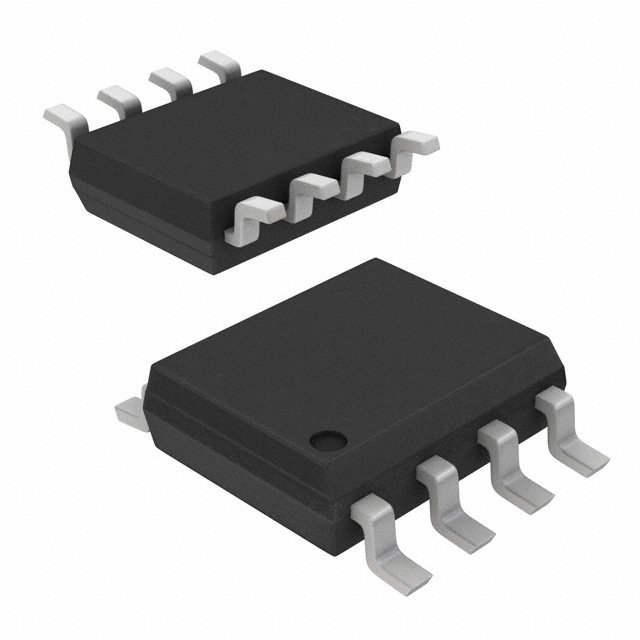

EPCS1SI8N

厂牌: INTEL
产品描述: 128KB 2.7V~3.6V 2.7V 15mA 3.6V Serial SOIC-8 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: 26M-EPCS1SI8N
供应商: 云汉优选
标准整包数: 1
INTEL 可编程只读存储器(PROM) EPCS1SI8N

EPCS1SI8N概述


    产品简介


    Altera公司的EPCS(Serial Configuration)系列器件是一种用于配置可编程逻辑器件(如FPGA)的串行配置芯片。这类器件的主要功能是存储FPGA配置所需的比特流,并在上电时将这些配置数据传输到目标FPGA中,从而实现对FPGA的初始化和配置。EPCS器件广泛应用于各种需要现场可编程特性的场合,例如通信设备、工业自动化系统、汽车电子等领域。

    技术参数


    | 设备型号 | 内存大小 (bits) | 在线解压缩支持 | ISP支持 | 级联支持 | 可重编程性 | 推荐工作电压 (V) |

    | EPCS1 | 1,048,576 | 否 | 是 | 否 | 是 | 3.3 |
    | EPCS4 | 4,194,304 | 否 | 是 | 否 | 是 | 3.3 |
    | EPCS16 | 16,777,216 | 否 | 是 | 否 | 是 | 3.3 |
    | EPCS64 | 67,108,864 | 否 | 是 | 否 | 是 | 3.3 |
    | EPCS128 | 134,217,728 | 否 | 是 | 否 | 是 | 3.3 |

    产品特点和优势


    EPCS器件具备以下几个显著特点和优势:
    - 支持主动串行(AS)x1配置方案。
    - 采用四引脚接口设计,便于使用。
    - 低成本且低引脚数的非易失性内存解决方案。
    - 在配置过程中电流低,待机模式电流几乎为零。
    - 工作电压范围为2.7V至3.6V。
    - 支持多种封装形式,包括8引脚和16引脚的SOIC封装。
    - 重复擦写次数超过10万次,可靠性高。

    应用案例和使用建议


    EPCS器件可以用于多种FPGA的配置中,例如Arria、Cyclone和Stratix系列。在实际应用中,可以通过SRunner软件驱动实现在系统编程(ISP),也可以通过USB-Blaster、EthernetBlaster或ByteBlaster II下载电缆进行编程。此外,对于需要大规模数据存储的应用,可以选择EPCS128或EPCS64型号以确保足够的存储容量。
    建议在使用EPCS器件时,注意以下几点:
    - 在进行配置之前,确保EPCS器件的VCC已经准备好。
    - 如果配置过程失败,检查连接和配置文件的完整性。
    - 定期备份配置数据,以防数据丢失。

    兼容性和支持


    EPCS器件适用于所有支持AS配置方案的FPGA。厂商提供了一系列工具和软件支持,例如SOPC Builder、AN418:SRunner以及相关的硬件编程单元。这些工具能够简化配置流程,提高开发效率。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 配置过程中无法启动 | 检查VCC是否已准备好,确保MSEL[]输入针脚正确配置。 |
    | 数据传输错误 | 确保所有连接正确无误,并重新上传配置文件。 |
    | 配置时间过长 | 检查配置文件大小和存储设备容量是否匹配,适当增加存储设备的容量。 |

    总结和推荐


    总体而言,Altera公司的EPCS系列器件是一款可靠、高性能的串行配置芯片,适用于各类需要配置FPGA的应用场景。它的成本效益高、可靠性强,并提供了良好的软件和硬件支持。因此,对于需要在系统内进行可编程配置的应用场合,推荐使用EPCS系列器件。

EPCS1SI8N参数

参数
编程电压 2.7V~3.6V
最小工作供电电压 2.7V
接口类型 Serial
组织 -
数据总线宽度 -
最大供电电流 15mA
最大工作供电电压 3.6V
存储容量 128KB
最大时钟频率 -
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

EPCS1SI8N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPCS1SI8N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程只读存储器(PROM) INTEL EPCS1SI8N EPCS1SI8N数据手册

EPCS1SI8N封装设计

查看详情并下载
Symbol
Footprint
3D Model
