5CSEBA4U23C6N

产品分类: 微控制器(MCU)
厂牌: INTEL
产品描述: 925MHz 64KB SRAM DMA,POR,WDT MCU-181,FPGA-145 1.07V 1.13V CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG 双 ARM® Cortex®-A9 MPCore™,带 CoreSight™ UBGA-672 23mm*23mm*1.3mm
供应商型号: 5CSEBA4U23C6N-ND
供应商: Digi-Key
标准整包数: 60

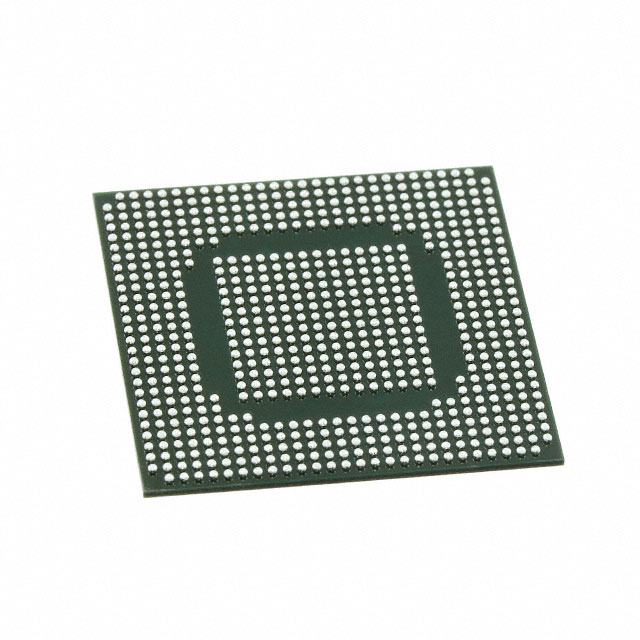

INTEL 微控制器(MCU) 5CSEBA4U23C6N

5CSEBA4U23C6N概述

    Cyclone V Device: A Comprehensive Guide

    1. 产品简介


    Cyclone® V 设备是由英特尔(Altera)设计的一系列 FPGA(现场可编程门阵列),旨在同时满足高性能计算和低功耗需求。这些设备广泛应用于工业、无线和线缆通信、军事以及汽车等多个领域。Cyclone V 系列具有多种变体,每个变体针对不同的应用场景进行了优化,从而提供更灵活的解决方案。

    2. 技术参数


    以下是 Cyclone V 系列的一些关键技术规格和性能参数:
    - 制造工艺: 采用 TSMC 的 28 nm 低功耗(28LP)工艺技术。
    - 核心电压: 1.1V。
    - 封装类型: 低卤素、无铅选项,以及 RoHS 合规。
    - 逻辑资源:
    - LE: 25K 至 301K 逻辑元素。
    - ALM: 9,430 至 113,560。
    - 寄存器: 37,736 至 454,240。
    - 嵌入式存储器: 1,760 Kb 至 12,200 Kb。
    - 多倍精度 DSP 块: 25 至 342。
    - 时钟网络: 最高可达 550 MHz 的全局时钟网络。
    - 高速 I/O: 支持最高 6.144 Gbps 的集成收发器速度。
    - 接口: 包含 PCIe Gen1 和 Gen2 硬件支持。
    - 嵌入式硬核处理器: 单核或多核 Arm Cortex-A9 MPCore 处理器,支持高达 925 MHz。
    - 内存控制器: 支持 DDR3、DDR2 和 LPDDR2 内存接口,带 16 位和 32 位 ECC 支持。
    - 电源管理: 提供电源管理功能,支持动态和部分重配置。

    3. 产品特点和优势


    - 低功耗: Cyclone V 系列基于 28 nm 工艺技术,可降低多达 40% 的功耗。
    - 增强的逻辑整合能力: 集成 8 输入自适应逻辑模块(ALM),最多可达 13.59 兆位的嵌入式存储器。
    - 高带宽容量: 集成 3.125 Gbps 和 6.144 Gbps 收发器,内置硬核内存控制器。
    - 高性能处理器系统(HPS): 包含双核 Arm Cortex-A9 MPCore 处理器,实现超过 128 Gbps 的峰值带宽。
    - 最低系统成本: 只需两个核心电压即可运行,有低成本的线焊封装选项。

    4. 应用案例和使用建议


    - 工业自动化: Cyclone V 系列的高带宽和处理能力使其成为工业自动化系统的理想选择。例如,可用于机器人控制和运动控制系统。
    - 无线通信: 在无线通信设备中,Cyclone V 系列的高速 I/O 和高性能处理器使其能够实现复杂的数据处理任务。
    - 汽车电子: 在汽车电子系统中,Cyclone V 系列可以用于实现高级驾驶辅助系统(ADAS)中的图像处理和传感器融合。
    使用建议:
    - 系统设计: 在设计系统时,应充分考虑 Cyclone V 系列的高带宽和处理能力,以确保系统性能最大化。
    - 电源管理: 利用 Cyclone V 系列的电源管理功能,如动态和部分重配置,来优化系统能耗。
    - 软件开发: 使用最新版本的 Intel Quartus Prime 软件进行开发,以充分利用 Cyclone V 系列的全部功能。

    5. 兼容性和支持


    - 兼容性: Cyclone V 系列支持多种接口标准,包括 PCIe、DDR3/DDR2/LPDDR2 以及高速 I/O。这些接口的兼容性使其易于与其他电子设备和系统集成。
    - 支持: Intel 提供详尽的技术文档和支持服务,包括最新的设备规格更新和开发工具。

    6. 常见问题与解决方案


    - 问题: 在设备初始化过程中,无法正确启动。
    - 解决方案: 检查配置模式设置,确保选择了正确的配置方式(如 AS 或 PS)。此外,确保所使用的引脚配置与设备要求相符。
    - 问题: 系统运行过程中出现掉电现象。
    - 解决方案: 检查电源管理系统配置,确保正确设置了电源时序和阈值。如果问题仍然存在,可能需要检查电源供应质量。

    7. 总结和推荐


    综上所述,Cyclone V 系列 FPGA 设备在低功耗、高带宽、高性能处理器系统等方面表现出色,尤其适合工业自动化、无线通信和汽车电子等领域。凭借其广泛的资源和强大的功能,Cyclone V 系列是高性能和低功耗应用的理想选择。强烈推荐在需要高性能和灵活性的应用中使用 Cyclone V 系列 FPGA。

5CSEBA4U23C6N参数

参数
最大工作供电电压 1.13V
I/O数量 MCU-181,FPGA-145
程序存储器大小 -
振荡器类型 -
电压-电源(Vcc/Vdd) -
EEPROM大小 -
数据总线宽度 -
内核数 -
最大时钟频率 -
最小工作供电电压 1.07V
RAM大小 64KB
外设 DMA,POR,WDT
数据转换器 -
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG
程序存储器类型 SRAM
核心处理器 双 ARM® Cortex®-A9 MPCore™,带 CoreSight™
速度 925MHz
长*宽*高 23mm*23mm*1.3mm
通用封装 UBGA-672
应用等级 商用级
零件状态 在售
包装方式 托盘

5CSEBA4U23C6N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CSEBA4U23C6N数据手册

厂牌 PDF简要描述 下载
INTEL 微控制器(MCU) INTEL 5CSEBA4U23C6N 5CSEBA4U23C6N数据手册

5CSEBA4U23C6N封装设计

查看详情并下载
Symbol
Footprint
3D Model
