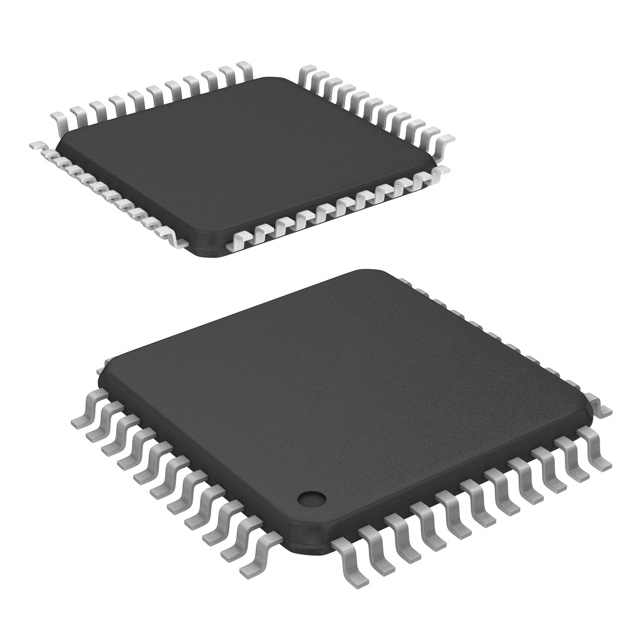

EPM7064AETC44-10N

产品分类: 可编程逻辑器件(PLD)
厂牌: INTEL
产品描述: 系统内可编程 64 3V 10ns 3.6V TQFP-44 贴片安装 10mm(长度)*10mm(宽度)
供应商型号: EPM7064AETC44-10N
供应商: 云汉优选
标准整包数: 1
INTEL 可编程逻辑器件(PLD) EPM7064AETC44-10N

EPM7064AETC44-10N概述

    MAX 7000A 系列可编程逻辑器件技术手册

    产品简介


    MAX 7000A 是一种高密度高性能的可编程逻辑器件(PLDs),采用第二代多重阵列矩阵(MAX®)架构。它基于EEPROM单元来实现逻辑功能,适用于3.3V电压下的系统内编程(ISP)。此系列器件的特点在于其高速、低延迟的性能和广泛的互连资源,使其广泛应用于电信、计算机、工业自动化等领域。

    技术参数


    - 电压:3.3V
    - 时钟频率:最高可达227.3 MHz
    - 逻辑延迟:4.5ns至7.5ns
    - 最大逻辑门数:从600到10,000个可用门
    - 输入输出引脚:引脚数量从44到256不等,支持多种封装形式(TQFP、PQFP、BGA等)
    - 温度范围:扩展温度范围

    产品特点和优势


    1. 高密度集成:提供从600到10,000个可用门,适合不同规模的设计需求。
    2. 高速性能:最大时钟频率高达227.3 MHz,逻辑延迟最低可达4.5 ns。
    3. 系统内编程:支持3.3V系统的在系统编程(ISP),符合IEEE Std. 1149.1标准。
    4. 兼容性:与多种EDA工具兼容,包括Cadence、Exemplar Logic、Mentor Graphics、OrCAD、Synopsys等。
    5. 丰富的封装选择:提供TQFP、PQFP、BGA等多种封装形式,便于不同应用场合的选择。

    应用案例和使用建议


    - 案例一:在电信设备中作为信号处理单元。对于这类应用,可以利用其快速的时钟频率和高密度逻辑门来实现高效的数据处理。
    - 案例二:在工业控制系统中作为接口控制模块。通过配置多个宏单元和共享扩展项,可以在紧凑的空间内实现复杂的逻辑功能。
    使用建议:
    1. 在设计过程中,优先考虑使用高速模式运行关键部分,而将其他部分设置为低功耗模式以节省能源。
    2. 在需要较高噪声抗扰能力的应用中,可选择降低输出缓冲器的驱动速率,减少信号干扰。

    兼容性和支持


    - 兼容性:MAX 7000A器件可与多种主流的电子设计自动化(EDA)工具兼容,如Cadence、Exemplar Logic等。
    - 支持服务:Altera公司提供了一系列编程工具和开发系统,包括MasterBlasterTM、ByteBlasterMVTM和BitBlasterTM等编程硬件,以支持器件的开发和调试。

    常见问题与解决方案


    1. 问题:编程过程中出现错误提示。
    解决方案:检查连接是否正确,确保JTAG接口接线无误;同时确认电源电压是否符合要求。
    2. 问题:器件无法正常启动。
    解决方案:检查电源供应是否稳定,重新编程并确保程序加载成功。

    总结和推荐


    综上所述,MAX 7000A系列器件具有高密度、高速度和易编程等特点,非常适合用于高复杂度的数字电路设计。特别是在需要高可靠性、紧凑设计的应用中表现出色。因此,强烈推荐在相关项目中选用此系列产品。

EPM7064AETC44-10N参数

参数
可编程类型 系统内可编程
宏单元数 64
最大传输延迟时间 10ns
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 10mm(长度)*10mm(宽度)
通用封装 TQFP-44
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

EPM7064AETC44-10N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EPM7064AETC44-10N数据手册

厂牌 PDF简要描述 下载
INTEL 可编程逻辑器件(PLD) INTEL EPM7064AETC44-10N EPM7064AETC44-10N数据手册

EPM7064AETC44-10N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 153.4
50+ ¥ 145.14
100+ ¥ 140.42
500+ ¥ 135.7
1000+ ¥ 132.16
库存: 300
起订量: 10 增量: 960
交货地:
最小起订量为:10
合计: ¥ 1534
直接购买
加入购物车
