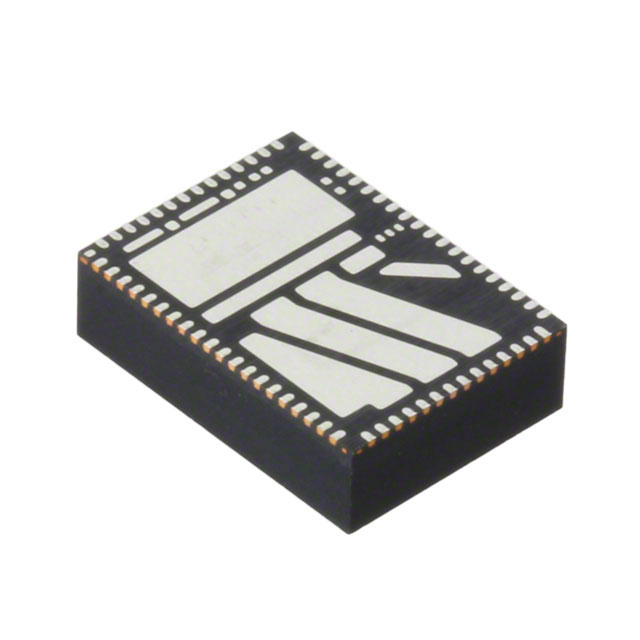

EV1380QI

产品分类: DC-DC稳压器
厂牌: INTEL
产品描述: Buck 1.5MHz 1 580mV~825mV 580mV 1.65V 1.16V QFN 贴片安装,黏合安装 11mm*8mm*3mm
供应商型号:
供应商:
标准整包数: 0
INTEL DC-DC稳压器 EV1380QI

EV1380QI概述

    # EV1380QI 8A PowerSoC:高度集成的同步DC-DC DDRxQDR™内存终止解决方案

    产品简介


    EV1380QI 是Intel® Enpirion推出的高效率、高度集成的Power System on a Chip (PowerSoC) DC-DC转换器,采用68针QFN封装,专为DDR2、DDR3和QDR™ VTT应用而设计。该器件通过一个电源输入(AVIN)为控制器供电,并从输入电源(VDDQ)运行,提供紧跟踪的非常稳定的输出电压(VTT),可跟踪VDDQ并同时吸收和释放高达8A的输出电流。凭借英特尔的集成电感技术,显著降低了噪声,并为VTT应用提供了高效的解决方案,同时保持极低的外部组件数量。

    技术参数


    - 效率:最高可达94%
    - 输出电压:跟踪VDDQ的±1%
    - 典型工作频率:1.5MHz,具备同步外部时钟源的能力
    - 软启动时间:可编程
    - 保护功能:热关断、过流保护、短路保护及欠压保护
    - RoHS合规性:符合RoHS标准,MSL等级3,最高260℃回流焊接
    工作环境
    - 输入电压范围:AVIN = 3.07V至3.53V,VDDQ = 1.16V至1.65V
    - 温度范围:工作温度范围为-40°C至+125°C
    - 热阻抗:结点到空气的最大热阻抗为16°C/W
    - ESD保护:符合人体模型静电放电测试要求

    产品特点和优势


    EV1380QI的主要特点和优势在于其高度集成性与卓越性能,使其成为DDR2、DDR3及DDR4/QDR™内存的完美选择:
    - 高效率:最高可达94%,显著减少功耗,提高整体系统能效。
    - 紧凑设计:通过集成电感技术和先进的电路技术,减少了外部组件的数量,从而缩小了电路板尺寸。
    - 易于实现:简化了板级设计和制造流程,提升了产品生产力。
    - 多功能性:支持主从配置,允许并行操作,以满足更高电流需求。

    应用案例和使用建议


    EV1380QI广泛应用于计算机、服务器和其他高性能计算设备中,特别是在需要稳定且高效供电的环境中。例如,在存储器阵列的终端单元设计中,它可以作为核心电压调节器的一部分,确保数据传输过程中的电压稳定性。
    使用建议
    1. 在安装过程中,确保所有NC(无连接)引脚正确焊接到PCB上,但不要与其他信号或电源连接。
    2. 对于需要高电流的应用场景,可以考虑使用多个EV1380QI进行并行操作,以增加总输出能力。
    3. 调整软启动时间以适应不同的启动条件,避免因瞬态效应导致系统不稳定。

    兼容性和支持


    EV1380QI与其他标准接口兼容,并得到了Intel官方的支持服务。用户可以通过官方网站获取最新的驱动程序和技术文档,以便更好地利用该产品的潜力。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否处于规定的范围内 |
    | 启动过程中出现异常 | 确认预偏置水平设置正确 |
    | 设备过热 | 改善散热设计 |

    总结和推荐


    总体而言,EV1380QI是一款极具创新性和实用性的电子元器件产品,特别适合于那些对体积小巧、效能卓越有极高要求的应用场合。其强大的功能集合和可靠性使得它在市场上具有很强的竞争优势。因此,我们强烈推荐此产品给所有寻求高质量、高性能解决方案的专业人士。无论是从技术创新还是实际应用角度来看,EV1380QI都无疑是当前市场上最佳的选择之一。

EV1380QI参数

参数
拓扑 Buck
最小输入电压 1.16V
输出数量 1
功能 -
最大输入电压 1.65V
最小输出电压 580mV
同步整流器 -
输出类型 -
最大输出电压 580mV~825mV
开关频率 1.5MHz
长*宽*高 11mm*8mm*3mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

EV1380QI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EV1380QI数据手册

厂牌 PDF简要描述 下载
INTEL DC-DC稳压器 INTEL EV1380QI EV1380QI数据手册

EV1380QI封装设计

查看详情并下载
Symbol
Footprint
3D Model
