EM2140P01QI

产品分类: 开关电源
厂牌: INTEL
产品描述: 1 4.5V 16V 0.07mV/A 700mV~1.325V QFN-100 贴片安装 17mm*11mm*6.8mm
供应商型号: 544-3369-ND
供应商: Digi-Key
标准整包数: 1

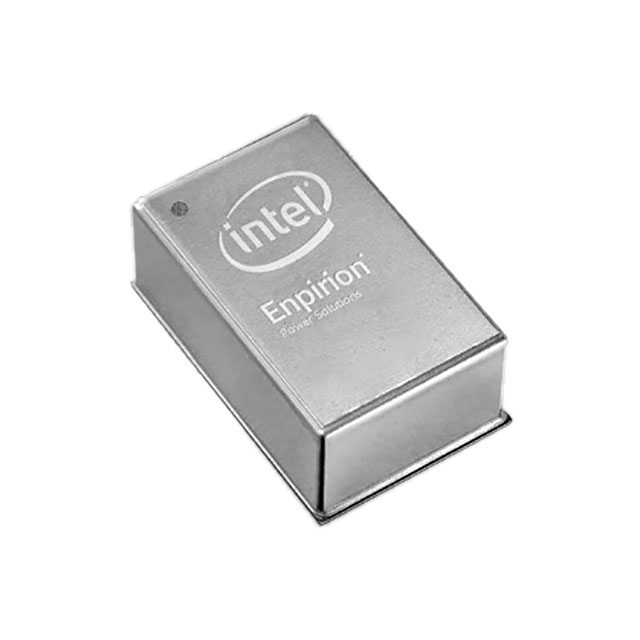

INTEL 开关电源 EM2140P01QI

EM2140P01QI概述


    产品简介


    EM2140 PowerSoC同步降压转换器是一款集成度极高的40A电源系统芯片(PowerSoC),由Intel Enpirion推出。它集成了先进的数字控制器、门驱动器、同步MOSFET开关和高性能电感器。通过仅需少量外部滤波电容和其他小型信号组件,即可完成整个解决方案的设计。EM2140具备符合PMBus版本1.2标准的接口,可进行设置、控制和遥测操作。这款转换器适用于高性能现场可编程门阵列(FPGA)、专用集成电路(ASIC)、处理器和双倍数据速率(DDR)内存设备,提供精确且低纹波的电压调节能力。

    技术参数


    输入电压范围: 4.5V至16V
    输出电压范围: 0.5V至1.325V
    连续输出电流: 40A,无需降额处理
    封装尺寸: 11mm x 17mm x 6.76mm QFN
    效率: 在12V输入、1.2V输出时达到90%
    总解决方案面积: 365 mm²
    绝对最大额定值:
    - PVIN电压: -0.3V至18V
    - VCC电压: -0.3V至5.5V
    - VDD33电压: -0.3V至3.6V
    - 接地电压: -0.3V至0.1V (数字接地)、-0.3V至0.3V (功率接地)
    推荐操作条件:
    - 输入电压范围: 4.5V至16V
    - 供电电压范围: 4.75V至5.25V
    - 连续负载电流: 40A
    - 工作温度范围: -40°C至125°C

    产品特点和优势


    1. 高度集成:EM2140集成了电感器、MOSFET和数字控制器,简化了电路设计。
    2. 宽输入电压范围:可在4.5V到16V之间运行,适用于多种应用场景。
    3. 出色的动态性能:采用先进的数字控制技术,确保稳定性和优异的动态响应。
    4. 低纹波:输出电压纹波低至10mV峰峰值,提高了电压调节精度。
    5. 强大的温度和过流保护:内置温度传感器和过流保护机制,提高设备可靠性和寿命。
    6. 支持PMBus通信:可通过PMBus接口进行配置和控制,方便集成到复杂系统中。

    应用案例和使用建议


    应用场景:
    - 高性能FPGA电源轨
    - ASIC和处理器的电源轨
    - 高密度双倍数据率(DDR)内存的VDDQ电源轨
    使用建议:
    1. 合理选择外部元件:使用合适的电阻器和电容器,确保系统性能最优。
    2. 正确布局:遵循推荐的PCB布局指南,有助于提高散热效果和减少电磁干扰。
    3. 热管理:在模块下方和内层放置铜箔平面和VIA,以优化散热性能。
    4. 远程感测线路:尽量将其走线成差分对,并置于内层,以屏蔽噪声干扰。

    兼容性和支持


    兼容性:EM2140能够与其他电子元器件和设备良好兼容,特别是与PMBus接口的产品。通过Intel的图形用户界面(GUI)软件,可以轻松实现配置和管理。
    支持:提供详细的用户手册和技术支持文档,帮助用户进行系统集成和调试。如果需要更多帮助,可以联系Intel技术支持团队。

    常见问题与解决方案


    问题1: 设备无法正常启动
    解决方案: 检查PVIN和VCC供电是否在推荐范围内,并确认是否有正确的电阻连接到RVSET和RTUNE引脚。
    问题2: 输出电压不准确
    解决方案: 确保所用的电阻值符合推荐规范,并使用精度更高的电阻器(如1%或更好的电阻器)。
    问题3: 设备过热
    解决方案: 检查PCB布局是否遵循推荐的布局指南,以确保良好的散热。必要时增加散热片或改进气流路径。

    总结和推荐


    总结:
    - 高度集成:集成电感器、MOSFET和数字控制器,简化设计。
    - 卓越性能:出色的动态响应和低纹波,适合高性能应用。
    - 强大保护:多重保护机制确保系统稳定性和安全性。
    - 易用性:通过PMBus接口进行配置,易于集成。
    推荐:
    EM2140是一款高性能的电源转换器,具有广泛的适用性和优秀的可靠性。对于需要高精度和快速响应的应用场景,EM2140是理想的选择。强烈推荐在高可靠性需求的场合下使用EM2140。

EM2140P01QI参数

参数
最小输入电压 4.5V
电压-输出1 700mV~1.325V
电压-输出3 -
最大输入电压 16V
电流-输出1 -
电压-输出2 -
输出功率 -
电流-输出2 -
输出数量 1
负载调节 0.07mV/A
电压-输出4 -
长*宽*高 17mm*11mm*6.8mm
通用封装 QFN-100
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EM2140P01QI厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EM2140P01QI数据手册

厂牌 PDF简要描述 下载
INTEL 开关电源 INTEL EM2140P01QI EM2140P01QI数据手册

EM2140P01QI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 311.7816 ¥ 2609.2223
25+ $ 302.2361 ¥ 2529.3381
库存: 76
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2609.22
直接购买
加入购物车
