DC2DU05L

产品分类: 断路器
厂牌: ALTECH
产品描述: 250V 480V 2 无 500mA 热磁性 控制杆 DIN导轨安装
供应商型号: LMC-DC2DU05L
供应商: 海外现货
标准整包数: 4

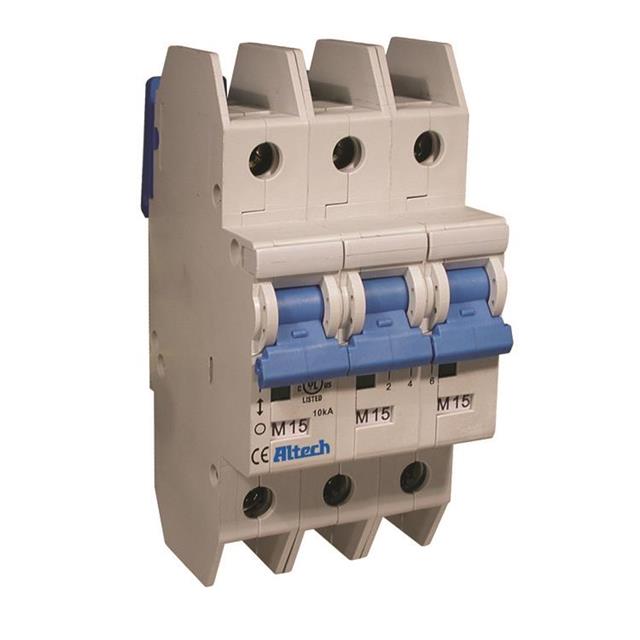

ALTECH 断路器 DC2DU05L

DC2DU05L概述

    L-Series UL489 Miniature Molded Case Circuit Breaker 技术手册

    产品简介


    产品类型: L-Series 是一款迷你型模制壳体断路器,专为直流电路设计,具备D型脱扣特性和短路切断能力。该系列产品广泛应用于电力系统、通信设备、工业控制设备等领域。
    主要功能: L-Series 断路器的主要功能是在电路过载或短路时自动切断电源,保护电路免受损坏。同时,该系列断路器具有D型脱扣特性,适合处理大电流冲击。
    应用领域: 本产品适用于需要高可靠性和安全性的小型配电系统。尤其适用于需要短路保护的设备,如通信基站、工业自动化控制系统等。

    技术参数


    | 参数 | 描述 |

    | 额定电流范围 | 0.2A - 63A |
    | 电压等级 | 125V/250V DC |
    | 短路切断能力 | 10kA @ 125V 或 250V |
    | 温度范围 | 工作温度:-25°C 至 60°C |
    存储温度:-25°C 至 75°C |
    | 接线端子规格 | 固体线:18 AWG 至 10 AWG |
    绞合线:18 AWG 至 6 AWG |
    | 接线端子扭矩 | 2.8 Nm (25 lb-in) |
    | 防护等级 | IP20 |
    | 电气寿命 | 6000 次开/关循环 |
    | 机械寿命 | 100000 次开/关循环 |

    产品特点和优势


    独特功能:
    - D型脱扣特性: 适合处理大电流冲击,适用于需要短路保护的应用场合。
    - 高可靠性: 经过了严格的质量测试,确保长时间稳定运行。
    - 紧凑设计: 迷你型模制壳体设计,便于安装和节省空间。
    优势:
    - 在复杂多变的工作环境中提供可靠的短路保护。
    - 能够承受高频次操作,延长使用寿命。
    - 提供全面的安全保护,防止因短路导致的设备损坏。

    应用案例和使用建议


    应用案例:
    - 用于通信基站的配电系统,保护设备免受短路冲击。
    - 工业自动化控制系统中,保护控制器和执行器不受异常电流的影响。
    使用建议:
    - 安装时要确保接线正确且牢固,避免虚接引发的安全隐患。
    - 使用过程中定期检查接线端子是否有松动,及时紧固以保持良好的电气连接。
    - 在大电流环境下工作时,需注意温度变化对断路器性能的影响,定期进行环境监测。

    兼容性和支持


    兼容性:
    - 该产品可与多种标准尺寸的配电箱和开关柜配套使用,适用性强。
    - 支持使用环舌终端版本,以满足不同的安装需求。
    支持和维护:
    - 厂商提供详尽的技术支持文档和在线咨询服务,帮助用户快速解决问题。
    - 提供详细的故障排除指南,用户可以按步骤检查和修复常见的问题。

    常见问题与解决方案


    问题1: 断路器频繁跳闸。
    - 解决方案: 检查负载是否超出了断路器的额定电流范围,适当降低负载或更换更高额定电流的断路器。
    问题2: 接线端子发热。
    - 解决方案: 确保接线端子安装牢固,导线截面符合要求,避免接触不良引起发热。

    总结和推荐


    综合评估:
    - 优点: 采用D型脱扣特性,适合处理大电流冲击;紧凑设计,占用空间小;经过严格质量测试,可靠性高。
    - 缺点: 相比交流断路器,适用范围有限。
    推荐意见:
    - L-Series 断路器是一款高度可靠的电子元器件,适用于需要短路保护的应用场合。尽管价格相对较高,但其提供的安全性和稳定性使其成为一种值得信赖的选择。

DC2DU05L参数

参数
额定电压-DC 250V
照明电压-标称值 -
照明
断路器类型 热磁性
执行器类型 控制杆
额定电流 500mA
极数 2
额定电压-AC 480V
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

DC2DU05L厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

DC2DU05L数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH DC2DU05L DC2DU05L数据手册

DC2DU05L封装设计

查看详情并下载
Symbol
Footprint
3D Model
