2203.0

厂牌: ALTECH
产品描述: Ferrules Terminal 18AWG Copper Yellow 14mm Tin
供应商型号: HA-2203.0
供应商: 海外现货
标准整包数: 500

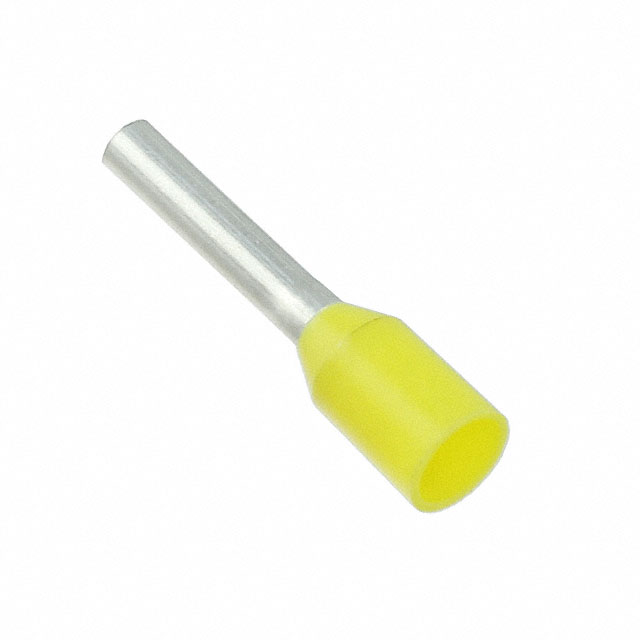

ALTECH 接线座- 配件 - 导线金属环 2203.0

2203.0概述

    Altech Insulated Ferrules 技术手册解析

    产品简介


    绝缘套管(Insulated Ferrules)是一种工业标准产品,广泛用于确保电气连接的可靠性。它们适用于终端块、断路器以及其他控制装置中端接多股柔性导线。绝缘套管的主要作用是保护导线不受因弯曲、应力或振动引起的断裂,同时简化导线插入终端夹具的过程。Altech 的绝缘套管采用颜色编码设计,按照导线规格进行分类,便于快速识别和使用。
    主要功能包括:
    - 提高连接的可靠性
    - 防止导线受损
    - 增强电气连接的安全性
    适用领域包括工业控制、配电系统、自动化设备等。

    技术参数


    以下是不同规格绝缘套管的技术参数摘要:
    | 规格 | 导线尺寸(AWG/Cat.) | 材质 | 外观尺寸 (mm/in.) | 最小套管直径 | 适用场景 |
    |
    | 24 (.25) | Lt. Blue | Polypropylene | 6.0 (.24) | 2620.0 | 小型电路 |
    | 22 (.34) | Turquoise | Tin-plated Cu | 8.0 (.31) | 2621.0 | 中型电路 |
    | 20 (.50) | Orange | Tin-plated Cu | 10.0 (.39) | 2397.0 | 功率电路 |
    | 18 (.75) | White | Tin-plated Cu | 12.0 (.47) | 2398.0 | 工业配电系统 |
    | 16 (1.50) | Red | Tin-plated Cu | 14.0 (.55) | 2204.0 | 控制系统连接 |
    | 14 (2.50) | Blue | Tin-plated Cu | 18.0 (.71) | 2206.0 | 高功率传输线路 |
    | 12 (4.00) | Gray | Tin-plated Cu | 20.0 (.79) | 2208.0 | 配电柜导线 |
    | 10 (6.00) | Black | Tin-plated Cu | 22.0 (.87) | 2210.0 | 大功率电器连接 |
    | 8 (10.00) | Ivory | Tin-plated Cu | 26.0 (1.02) | 2212.0 | 重型工业设备 |
    | 6 (16.00) | Green | Tin-plated Cu | 30.0 (1.18) | 2214.0 | 高负载场合 |
    | 4 (25.00) | Brown | Tin-plated Cu | 36.0 (1.42) | 2267.0 | 超高压连接 |
    注:以上数据来源于技术手册。

    产品特点和优势


    Altech 绝缘套管的特点使其在市场上具有显著的竞争优势:
    - 可靠连接:可有效防止导线断裂,提高连接稳定性。
    - 易识别性:通过颜色编码区分导线规格,方便快速安装。
    - 适用性强:涵盖多种规格,满足不同工业需求。
    - 专业工具支持:建议使用专用工具进行套管压接,确保最佳效果。
    - 耐用材料:采用优质聚丙烯和镀锡铜材质,提供长期使用寿命。
    这些特点使得绝缘套管成为工业应用中不可或缺的部件。

    应用案例和使用建议


    典型应用场景:
    1. 配电柜:用于将多股柔性电缆连接到终端块或断路器上,增强连接可靠性。
    2. 自动化设备:在机器人或控制面板中,绝缘套管保护复杂电路免受损坏。
    3. 大型工业设备:例如风力发电机组,用于大电流传输时的连接保护。
    使用建议:
    - 选择最小的套管直径以匹配导线直径,避免过大导致接触不良。
    - 使用专业的压接工具进行操作,确保套管牢固安装。
    - 定期检查套管连接处,确保无腐蚀或松动现象。

    兼容性和支持


    Altech 绝缘套管与其他品牌终端设备兼容性良好,可在各类设备中正常使用。公司提供详尽的技术文档支持,包括订购指南、使用说明书及故障排查手册,用户可随时联系官方获取技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线连接松动 | 确保选用合适尺寸的套管并使用正确工具。 |
    | 套管外观损伤 | 检查是否为运输或安装过程中造成的损害。 |
    | 连接后电阻异常 | 更换套管或重新压接以确保接触良好。 |

    总结和推荐


    综上所述,Altech 绝缘套管凭借其卓越的设计、可靠性和多功能性,在工业电气连接领域占据领先地位。产品适用于各种恶劣环境,并具备高度兼容性,是专业人士的理想选择。对于需要长期稳定连接的应用场景,强烈推荐使用 Altech 绝缘套管。
    如果您正在寻找一款高效、耐用且易于管理的绝缘套管,Altech 的工业标准系列无疑是一个理想的选择。

2203.0参数

参数
长*宽*高 14mm(长度)*3.5mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

2203.0厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

2203.0数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- 配件 - 导线金属环 ALTECH 2203.0 2203.0数据手册
