ODL2.5A(I.S)

厂牌: ALTECH
产品描述:
供应商型号: 1920-ODL2.5A(I.S)-ND
供应商: Digi-Key
标准整包数: 1

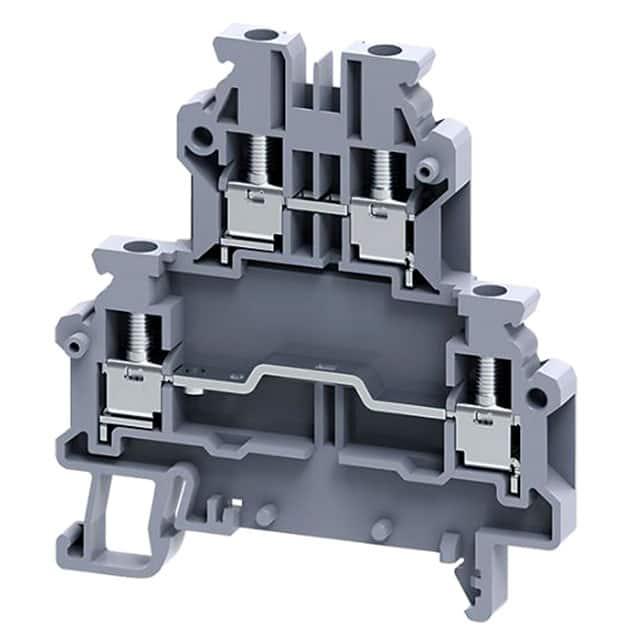

ALTECH 接线座- Din 轨道/通道 ODL2.5A(I.S)

ODL2.5A(I.S)概述

    # Altech Corp. CY 系列 SCREW TERMINAL BLOCKS 技术手册

    产品简介


    Altech Corp. 的 CY 系列 Screw Terminal Blocks 是一款高性能的接线端子块,专为工业自动化、电力传输及配电系统设计。这些终端块提供双层结构,并带有偏移设计,广泛应用于电源管理、控制电路、信号连接等领域。通过灵活的模块化设计,CY 系列终端块支持堆叠和安装到 DIN 导轨上,从而简化系统布线并提高空间利用率。
    主要功能
    - 提供稳定的电气连接和可靠的绝缘性能。
    - 支持偏移安装以优化布线路径。
    - 可选多种颜色标识,便于识别和区分不同回路。
    应用领域
    - 工业控制面板
    - 低压配电设备
    - 测试和测量设备
    - 自动化设备中的信号连接

    技术参数


    | 参数类别 | 规格 |

    | 宽度 | 5 mm |
    | 长度 | 63.0 mm 或 70.5 mm |
    | 重量 | 13.0 g 至 17.0 g |
    | 导线尺寸 | 固体/绞合线:24-12 AWG(0.2-2.5 mm²) |
    | 电压等级 | 300 V 或 800 V AC/DC |
    | 电流容量 | 24 A 至 25 A |
    | 螺钉类型 | 平头螺丝:0.6 x 3.5 mm |
    | 绝缘材料 | 聚酰胺 66 |
    | 扭矩 | 4.5 lb-in(约 0.4 Nm) |
    | 接线长度 | 8 mm |
    | 标识方式 | 前后可贴标签 |

    产品特点和优势


    特点
    1. 双层设计:上下两层设计,实现更多接线点。
    2. 偏移安装:减少空间占用并简化布线。
    3. 堆叠式设计:支持多块堆叠,灵活扩展。
    4. 耐高温:采用聚酰胺 66 材料,具备优异的机械和热稳定性。
    优势
    - 高效连接:简化布线,提高安装效率。
    - 可靠性能:高电流承载能力,确保长期稳定运行。
    - 多样选择:多种颜色和型号可选,满足个性化需求。
    - 易于维护:清晰的标识和模块化设计方便后期维护。

    应用案例和使用建议


    应用案例
    - 工业控制面板:用于连接传感器和执行器,确保信号的准确传递。
    - 测试设备:在测试设备中作为标准接口,便于连接和调试。
    - 配电箱:作为主电路与分支电路的连接点,确保电源分配的安全性。
    使用建议
    1. 合理布局:根据接线需求选择合适的宽度和长度,避免浪费空间。
    2. 正确固定:确保终端块牢固安装到 DIN 导轨上,避免松动。
    3. 导线处理:严格按照指定的接线长度剥线,避免因过长或过短导致接触不良。

    兼容性和支持


    CY 系列终端块与多种标准 DIN 导轨兼容,同时提供丰富的配件,如短路连接片和标记标签,方便用户灵活配置。Altech Corp. 提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保螺丝拧紧至推荐扭矩值,检查导线剥皮长度。 |
    | 无法固定到导轨上 | 检查导轨尺寸是否匹配,确认安装方向正确。 |
    | 标签无法粘附 | 使用配套专用胶水,避免长时间阳光直射。 |

    总结和推荐


    综合评估
    Altech Corp. 的 CY 系列 Screw Terminal Blocks 在性能和可靠性方面表现出色。其双层设计、偏移安装和模块化特性使其成为工业应用的理想选择。产品在耐用性、安全性和操作便捷性方面的表现尤其突出。
    推荐结论
    强烈推荐 CY 系列终端块用于需要高效布线和可靠连接的场景。无论是工业自动化还是配电系统,其卓越的性能和广泛的适用性都使其成为理想选择。

    注:以上内容基于提供的技术手册进行整理和扩展。具体应用时请参照原手册和产品说明书。

ODL2.5A(I.S)参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

ODL2.5A(I.S)厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

ODL2.5A(I.S)数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH ODL2.5A(I.S) ODL2.5A(I.S)数据手册

ODL2.5A(I.S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3815 ¥ 37.0237
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.02
