37.004

厂牌: ALTECH
产品描述: Conn Terminal Block 4 POS 5.08mm Screw 15A
供应商型号: 37.004
供应商: Master
标准整包数: 50

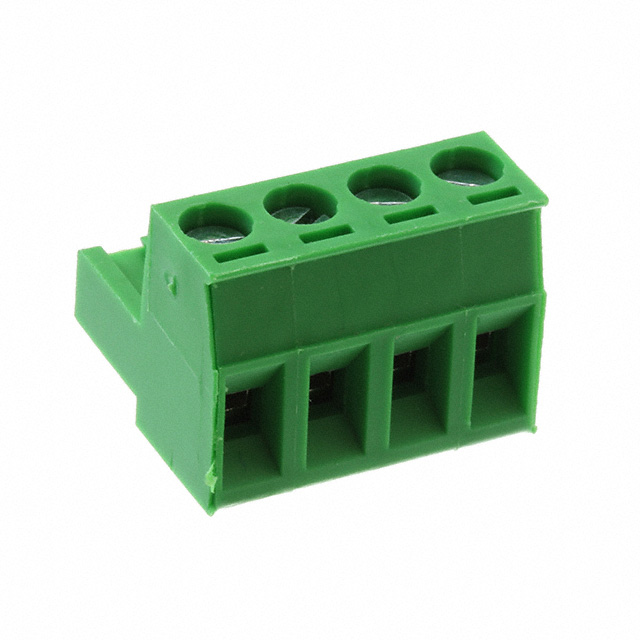

ALTECH 接线座- 接头/插头和插口 37.004

37.004概述

    产品概述
    Altech Corp.推出的AK系列终端块是用于印刷电路板连接的重要组件,适用于轻负载到工业级应用场景。系列产品包括AK(Z)110、AKZ250、AKZ350、AKZ351、AKZ700、AKZ750、AKZ800、AKZ850等多种型号,广泛应用于电信、工业控制、家电、照明及电力系统等领域。
    这些终端块具有高可靠性和多种接线方式,提供从单层到双层的不同配置以满足不同的密度需求。其模块化设计、标准化的颜色标识(如绿色、灰色)以及多规格的针间距选择使其能够适配广泛的工业需求。

    技术参数


    以下是各系列终端块的主要技术参数:
    AK(Z)110
    - 针间距:5.08mm(0.2英寸)
    - 剥线长度:6mm
    - 螺丝孔直径:3mm
    - 接线范围:0.5–1.5mm²,电流16A,电压250V;22–14 AWG,电流15A,电压300V
    AKZ250/350
    - 针间距:5.08mm(0.2英寸)
    - 剥线长度:7mm
    - 螺丝孔直径:3.5mm
    - 接线范围:0.5–2.5mm²,电流16A,电压250V;22–14 AWG,电流15A,电压300V
    AKZ700/750
    - 针间距:5.08mm(0.2英寸)
    - 剥线长度:8mm
    - 螺丝孔直径:3mm
    - 接线范围:0.5–4mm²,电流16A,电压250V;22–12 AWG,电流15A,电压300V
    AKZ800/850
    - 针间距:10.16mm(0.4英寸)
    - 剥线长度:8mm
    - 螺丝孔直径:4mm
    - 接线范围:0.5–4mm²,电流16A,电压500V–630V;22–12 AWG,电流15A,电压300V

    产品特点和优势


    1. 多功能性:提供单层和双层配置,适应不同应用场景的需求。
    2. 高可靠性:采用聚酰胺6.6材料,具备优异的机械强度和耐热性能。
    3. 便捷安装:顶部或正面进线设计方便操作,螺钉夹紧方式确保稳定连接。
    4. 紧凑设计:小尺寸和高效布局最大程度节约电路板空间。
    5. 宽广适用范围:支持各种导线尺寸和额定值,满足不同行业标准。

    应用案例和使用建议


    应用案例
    - 工业自动化:AKZ750适用于高密度接线场景,如PLC接口连接。
    - 智能家居:AKZ250适合小家电和照明系统的信号连接。
    - 能源管理:AKZ850满足高压设备对更大电流传输的要求。
    使用建议
    - 确保剥线长度与产品规格一致,避免损坏内部结构。
    - 定期检查螺丝扭矩以保持良好接触状态。
    - 在高频振动环境中使用时,可增加额外固定措施以增强稳定性。

    兼容性和支持


    这些终端块兼容主流印刷电路板孔径设计,并符合IEC和VDE认证要求。Altech Corp.提供详尽的技术文档和在线支持服务,客户可通过公司官网获取最新的产品信息和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查螺丝是否完全拧紧并重新测试。 |
    | 温度过高 | 检查负载是否超过额定值,必要时更换规格。 |
    | 插拔困难 | 涂抹少量润滑剂后尝试插拔操作。 |

    总结和推荐


    Altech Corp.的终端块系列凭借其高性能、灵活性和耐用性,在众多行业中备受青睐。无论是轻负载还是重工业应用,这些产品都能提供可靠的支持。对于需要高效布线解决方案的设计工程师而言,推荐选择此系列产品作为理想之选。其性价比高、维护简单的特点使其成为市场上的热门选项。因此,强烈建议使用Altech终端块来提升项目的整体质量和效率。

37.004参数

参数
长*宽*高 20.32mm(长度)*17.3mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

37.004厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

37.004数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- 接头/插头和插口 ALTECH 37.004 37.004数据手册

37.004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.6459 ¥ 13.685
250+ $ 1.6023 ¥ 13.3225
500+ $ 1.4734 ¥ 12.2442
1000+ $ 1.4243 ¥ 11.6632
2500+ $ 1.3821 ¥ 11.3176
5000+ $ 1.361 ¥ 11.1448
7500+ $ 1.3504 ¥ 11.0584
10000+ $ 1.3504 ¥ 11.0584
库存: 611
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 684.25
