2DU10L

产品分类: 断路器
厂牌: ALTECH
产品描述: 250V 480V 2 无 10A 热磁性 控制杆 DIN导轨安装
供应商型号: LMC-2DU10L
供应商: 海外现货
标准整包数: 4

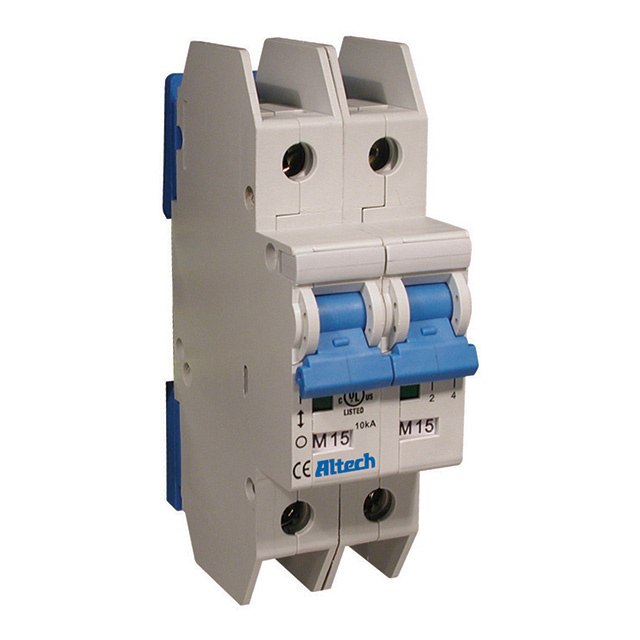

ALTECH 断路器 2DU10L

2DU10L概述

    L-Series 系列微型模制外壳电路断路器

    1. 产品简介


    L-Series系列是由Altech公司生产的微型模制外壳(MCCB)电路断路器,适用于交流(AC)和直流(DC)应用。这些断路器具备热磁式设计,广泛应用于低启动电流电机、电容器和电线保护等场合。通过独特的电路设计,L-Series断路器能够提供出色的保护和控制,适用于各种商业设备、电器、照明系统以及工业控制系统等应用。

    2. 技术参数


    - 电流/电压额定值:
    - 交流版:0.2-63A/240VAC;0.2-32A/480Y/277VAC
    - 直流版:0.2-63A/125/250VDC
    - 校准温度: 40°C (104°F)
    - 工作温度范围: -25°C至60°C (-13°F至140°F)
    - 存储温度范围: -25°C至75°C (-13°F至167°F)
    - 终端尺寸接受度及扭矩:
    - 14-3 AWG: 17.5 lb-in (2.0 Nm)
    - 18-16 AWG: 25 lb-in (2.8 Nm)
    - 防护等级: IP20(前部)
    - 电气寿命: 6,000次循环
    - 机械寿命: 10,000次循环
    - 振动抵抗: 3g (18-50Hz)
    - 安装方向: 可在任意平面上安装
    - 认证: UL 489, UL 508, UL 1077

    3. 产品特点和优势


    L-Series系列断路器具有以下独特功能和优势:
    - 高可靠性:UL 489、UL 508和UL 1077认证,确保产品符合严格的安全标准。
    - 广泛适用性:支持AC和DC两种电源模式,可用于多种应用场景。
    - 精确保护:热磁式设计能够快速响应短路和过载情况,确保设备安全。
    - 易于安装和维护:17.5mm宽的DIN轨安装方式,便于集成到现有系统中。
    - 兼容性强:可选配件包括辅助触点、联锁适配器等,增强了控制和监测能力。

    4. 应用案例和使用建议


    - 应用场景:
    - 低启动电流电机: 如风扇、小型泵等设备。
    - 电阻负载: 用于保护照明线路和控制电路。
    - 电容器和变压器: 为高压系统提供过载保护。
    - 电信和计算机设备: 如不间断电源系统(UPS)。
    - 使用建议:
    - 在安装过程中,请确保所有接线符合标准规范,以防止短路和过热现象。
    - 定期检查断路器状态,如发现异常应及时更换,避免故障影响设备正常运行。
    - 根据具体应用需求选择合适的电流和电压额定值,以确保最佳保护效果。

    5. 兼容性和支持


    - 兼容性: L-Series断路器可与其他电子元件无缝连接,如辅助开关、联锁适配器等。
    - 支持服务: Altech公司提供全面的技术支持,包括安装指南、用户手册和在线咨询服务。

    6. 常见问题与解决方案


    - 问题1: 断路器频繁跳闸。
    - 解决方案: 检查电路是否存在短路或过载现象,调整负载或更换合适的断路器型号。
    - 问题2: 无法手动复位断路器。
    - 解决方案: 确认操作机构无损坏,按正确步骤进行复位操作。
    - 问题3: 断路器接触不良。
    - 解决方案: 检查接线端子是否有松动或氧化现象,重新紧固接线端子。

    7. 总结和推荐


    L-Series系列微型模制外壳电路断路器以其卓越的性能和可靠的设计,在多种应用场景中表现出色。无论是在商业设备还是工业控制系统中,这些断路器都能够提供可靠的保护和稳定的控制。因此,强烈推荐在需要高性能断路器的应用场合中使用L-Series系列产品。

2DU10L参数

参数
照明
断路器类型 热磁性
执行器类型 控制杆
额定电流 10A
极数 2
额定电压-AC 480V
额定电压-DC 250V
照明电压-标称值 -
安装方式 DIN导轨安装
零件状态 停产
包装方式 散装

2DU10L厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

2DU10L数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 2DU10L 2DU10L数据手册

2DU10L封装设计

查看详情并下载
Symbol
Footprint
3D Model
