首页  >  产品百科  >  1CU10R

1CU10R

产品分类: 断路器
厂牌: ALTECH
产品描述: 277V 1 无 10A 手柄 DIN导轨安装
供应商型号: HA-1CU10R
供应商: 海外现货
标准整包数: 1

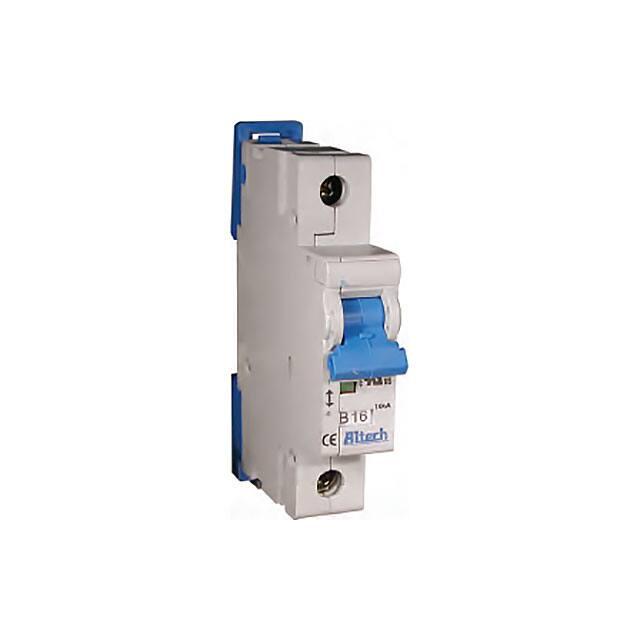

ALTECH 断路器 1CU10R

1CU10R概述

    电子元器件技术手册:R-Series UL1077 Supplementary Protector

    产品简介


    R-Series UL1077 Supplementary Protector 是一款广泛应用于低压配电系统的小型辅助保护器。它主要用于电路过载和短路保护,特别适用于需要高可靠性与稳定性的工业及商业环境。该产品分为单极(One Pole)型号,额定电流范围从 0.5A 至 63A,提供 B、C 和 D 曲线选项以满足不同负载特性的需求。
    主要功能包括:
    - 过载和短路保护;
    - 简化安装与维护;
    - 适用范围广,覆盖工业、商业和住宅领域。

    技术参数


    以下为 R-Series 的关键技术参数汇总:
    | 参数类别 | 规格说明 |

    | 额定电流 | 0.5A 至 63A |
    | 产品型号 | 1CU05R 至 1CU63R |
    | 曲线类型 | B、C 和 D 曲线 |
    | 最大分断能力 | 10kA(无后备熔丝时);5kA(仅需后备熔丝) |
    | 工作电压 | 277VAC |
    | 操作温度范围 | 工作温度:-25°C 至 60°C;储存温度:-25°C 至 75°C |
    | 防护等级 | IP20 |
    | 终端尺寸 | 固体导线:18 AWG 至 10 AWG;绞合导线:18 AWG 至 3 AWG |
    | 接线方式 | 线/负载可逆 |
    | 短路保护要求 | B、C 曲线:无需后备熔丝;D 曲线:需后备熔丝 |
    | 分断时间曲线 | B、C 曲线:小于 10 秒内完成分断;D 曲线:不超过 60 秒内完成分断 |

    产品特点和优势


    R-Series Supplementary Protector 在以下几个方面具有显著的优势:
    1. 广泛的应用场景:支持 B、C 和 D 曲线设计,适应不同类型的负载特性。
    2. 快速响应能力:短路保护迅速,在极端情况下确保系统的安全性。
    3. 便捷安装:标准化接线设计与紧凑体积使其易于集成到现有系统中。
    4. 耐用性强:耐受宽泛的工作温度范围,适应恶劣环境条件。
    5. 经济实用:结合高效性能与成本效益,是小型配电网络的理想选择。

    应用案例和使用建议


    - 工业应用:广泛用于工业设备的供电线路保护,如电动机、泵站等设备。
    - 商业建筑:适合商场、酒店等商业建筑的配电柜中使用。
    - 住宅领域:可用于家庭电路分支的保护。
    使用建议:
    1. 为提高安全性,建议将 R-Series 与后备熔丝配合使用(特别是 D 曲线型号)。
    2. 确保安装环境符合规定的操作温度要求,避免高温或低温对产品性能的影响。
    3. 定期检查接线端子扭矩是否达标,以确保长期可靠运行。

    兼容性和支持


    R-Series 可直接与其他标准低压电器元件配套使用,包括开关柜、接触器等。此外,制造商提供全面的技术支持,包括安装指南、故障排查手册以及在线咨询服务。

    常见问题与解决方案


    以下是用户可能遇到的一些典型问题及其解决方案:
    | 问题描述 | 解决方法 |

    | 设备频繁跳闸 | 检查负载是否超出额定电流;调整曲线类型 |
    | 端子过热 | 确认端子紧固情况并重新拧紧 |
    | 短路保护延迟 | 检查短路保护参数设置是否正确 |

    总结和推荐


    R-Series UL1077 Supplementary Protector 是一款性能卓越、性价比高的保护装置。其强大的分断能力和广泛的适用范围使其成为低压配电系统中的理想选择。无论是工业还是民用场景,这款产品都能提供出色的保护效果。因此,强烈推荐此产品给需要可靠过载与短路保护解决方案的用户。

1CU10R参数

参数
额定电压-AC 277V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 -
执行器类型 手柄
额定电流 10A
极数 1
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1CU10R厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

1CU10R数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 1CU10R 1CU10R数据手册

1CU10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 13.685 ¥ 115.912
50+ $ 13.455 ¥ 113.9639
75+ $ 13.11 ¥ 111.0417
125+ $ 12.88 ¥ 109.0936
250+ $ 12.65 ¥ 107.1455
500+ $ 12.42 ¥ 105.1974
库存: 20
起订量: 28 增量: 1
交货地:
最小起订量为:25
合计: ¥ 0
