3D10UM

产品分类: 断路器
厂牌: ALTECH
产品描述: 80V 480V 3 无 10A 热磁 按片 DIN导轨安装
供应商型号: 1920-1523-ND
供应商: Digi-Key
标准整包数: 1

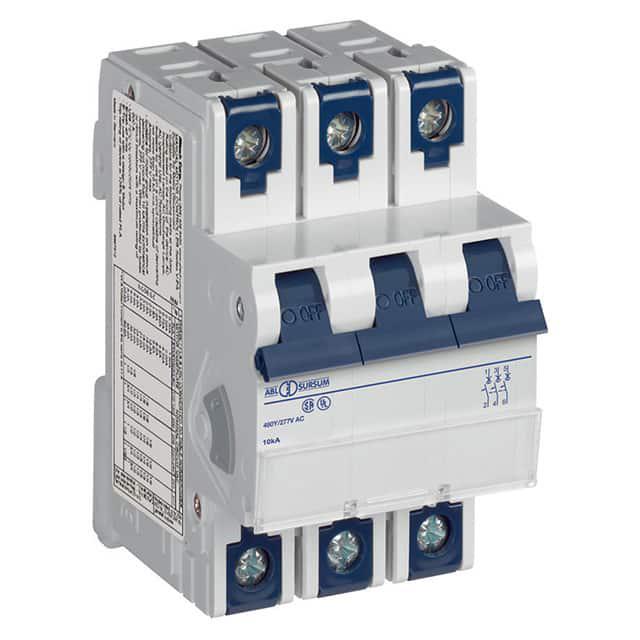

ALTECH 断路器 3D10UM

3D10UM概述

    电子元器件技术手册解析

    1. 产品简介


    本文讨论的产品为断路器(Circuit Breakers),主要分为单极(One Pole)、双极(Two Pole)和三极(Three Pole)三种类型。这些断路器广泛应用于各种高压电机、变压器、电源供应系统、加热器和感性负载设备中。它们具有长热脱扣延迟和高磁脱扣点的特点,适用于需要长时间保护的应用场景。

    2. 技术参数


    | 电流等级 | 单极(One Pole) | 双极(Two Pole) | 三极(Three Pole) |

    | 0.3A | 1D03UM | 2D03UM | 3D03UM |
    | 0.5A | 1D05UM | 2D05UM | 3D05UM |
    | 0.75A | 1D075UM | 2D075UM | 3D075UM |
    | 1.0A | 1D1UM | 2D1UM | 3D1UM |
    | 1.6A | 1D1.6UM | 2D1.6UM | 3D1.6UM |
    | 2.0A | 1D2UM | 2D2UM | 3D2UM |
    | 2.5A | 1D2.5UM | 2D2.5UM | 3D2.5UM |
    | 3.0A | 1D3UM | 2D3UM | 3D3UM |
    | 3.5A | 1D3.5UM | 2D3.5UM | 3D3.5UM |
    | 4.0A | 1D4UM | 2D4UM | 3D4UM |
    | 5.0A | 1D5UM | 2D5UM | 3D5UM |
    | 6.0A | 1D6UM | 2D6UM | 3D6UM |
    | 8.0A | 1D8UM | 2D8UM | 3D8UM |
    | 10A | 1D10UM | 2D10UM | 3D10UM |
    | 13A | 1D13UM | 2D13UM | 3D13UM |
    | 15A | 1D15UM | 2D15UM | 3D15UM |
    | 16A | 1D16UM | 2D16UM | 3D16UM |
    | 20A | 1D20UM | 2D20UM | 3D20UM |
    | 25A | 1D25UM | 2D25UM | 3D25UM |
    | 30A | 1D30UM | 2D30UM | 3D30UM |
    | 32A | 1D32UM | 2D32UM | 3D32UM |
    | 40A | 1D40UM | 2D40UM | 3D40UM |
    | 50A | 1D50UM | 2D50UM | 3D50UM |
    | 60A | 1D60UM | 2D60UM | 3D60UM |
    | 63A | 1D63UM | 2D63UM | 3D63UM |
    部分型号未获得认证(如0.8A, 12A)。

    3. 产品特点和优势


    - 宽电流范围:从0.3A到63A,能够覆盖多种电力需求。
    - 高可靠性和稳定性:适用于各种工业环境下的长期运行。
    - 灵活多样的连接方式:提供顶部和底部不同规格的接线端子,确保安装的便利性和安全性。

    4. 应用案例和使用建议


    这些断路器特别适合于高启动电流的电机、变压器、电源设备、加热器和感应负载。例如,在工厂自动化设备中,这些断路器可以保护电机免受过载和短路的损害。对于安装人员,应注意选择正确的电流等级以避免频繁跳闸。

    5. 兼容性和支持


    这些断路器均获得UL508认证,这意味着它们符合北美地区的安全标准。此外,每个包装内包含详细的技术文档和安装指南,便于快速部署。

    6. 常见问题与解决方案


    - 问题:断路器频繁跳闸
    - 解决方案:检查负载电流是否超过断路器额定值;确认安装线路没有短路现象。

    - 问题:无法正常关闭
    - 解决方案:查看是否有机械故障或者内部零件损坏,联系专业维修人员进行检查。

    7. 总结和推荐


    综上所述,这款断路器以其广泛的电流选择、高可靠性以及易于安装的特点脱颖而出。它特别适合那些需要在苛刻环境下工作的应用场合。强烈推荐给所有寻找高性能保护装置的专业人士。

3D10UM参数

参数
额定电压-AC 480V
额定电压-DC 80V
照明电压-标称值 -
照明
断路器类型 热磁
执行器类型 按片
额定电流 10A
极数 3
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3D10UM厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

3D10UM数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 3D10UM 3D10UM数据手册

3D10UM封装设计

查看详情并下载
Symbol
Footprint
3D Model
