2DU60R

产品分类: 断路器
厂牌: ALTECH
产品描述: 480V 2 无 60A 热磁性 控制杆 DIN导轨安装
供应商型号: HA-2DU60R
供应商: 海外现货
标准整包数: 1

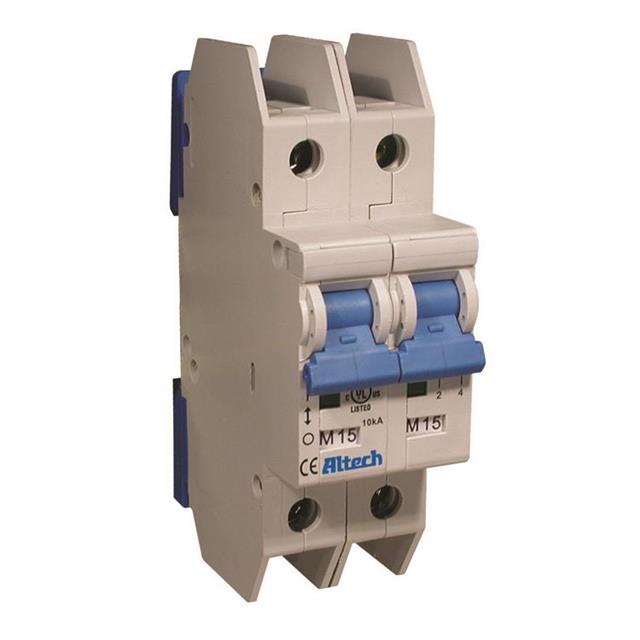

ALTECH 断路器 2DU60R

2DU60R概述

    R-Series UL1077 Supplementary Protector - 技术手册

    1. 产品简介


    R-Series UL1077 Supplementary Protector 是一款用于电路保护的电子元器件,适用于两极配置(D-Trip)。该产品可以提供从0.5A到63A的电流保护范围,广泛应用于工业、商业和家庭用电系统中,确保设备在出现过载或短路时的安全运行。

    2. 技术参数


    以下是R-Series UL1077 Supplementary Protector的技术规格和性能参数:
    - 额定电流范围: 0.5A - 63A
    - 电压等级: 480Y/277VAC
    - 短路承受能力:
    - 0.5-6A: 10kA(无需后备保险丝)
    - 8-63A: 10kA(需要UL-listed Class J后备保险丝),5kA(无需后备保险丝)
    - 校准温度: 30°C (86°F)
    - 操作温度: -25°C 至 60°C (-13°F至140°F)
    - 存储温度: -25°C 至 75°C (-13°F至167°F)
    - 终端尺寸接受度:
    - 实心线:18 AWG 至 10 AWG
    - 绞合线:18 AWG 至 3 AWG(线/负载可逆)
    - 终端扭矩: 2.8 Nm (25 lb-in.)
    - 防护等级: IP20
    - 振动抵抗力: 3g (18-50Hz)

    3. 产品特点和优势


    - 多重保护机制: R-Series具有从0.5A到63A的宽泛电流保护范围,可应对各种过载情况。
    - 高可靠性: 该产品能够承受高达10kA的短路电流,显著提高电路系统的可靠性。
    - 适用性强: 产品适用的电压范围广,覆盖了多种应用场景的需求。
    - 便捷安装: 终端尺寸灵活,易于接线安装。

    4. 应用案例和使用建议


    - 工业应用: 在制造工厂的配电系统中,R-Series可用于保护关键设备免受过载和短路的影响。
    - 商业应用: 办公楼的电力分配系统可以通过安装R-Series来确保设备的稳定运行。
    - 家用电器: R-Series也可用于家庭电路中,为电冰箱、洗衣机等大功率家电提供保护。
    使用建议:
    - 确保选择合适的额定电流以匹配所保护电路的最大负荷电流。
    - 在安装过程中,遵循制造商提供的详细接线图和操作说明,确保安全可靠。

    5. 兼容性和支持


    - 兼容性: R-Series可以与大多数标准电气设备和系统兼容。
    - 支持: Altech公司作为授权分销商,提供详尽的技术支持和售后服务,帮助用户解决任何安装或使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 安装后电路频繁跳闸。
    - 解决方案: 检查负载电流是否超过了设定的保护阈值,必要时更换合适额定电流的产品。
    - 问题: 设备无法正常工作。
    - 解决方案: 确认连接是否正确,检查是否有外部干扰因素影响。
    - 问题: 产品寿命较短。
    - 解决方案: 定期进行检查和维护,避免长时间过载运行。

    7. 总结和推荐


    综上所述,R-Series UL1077 Supplementary Protector 是一款高性价比、多功能的电路保护装置,适用于广泛的工业、商业和家用场景。其优异的短路承受能力和便捷的操作特性使其在市场上具有很高的竞争力。因此,强烈推荐在各类电路保护需求中采用此产品。

2DU60R参数

参数
额定电流 60A
极数 2
额定电压-AC 480V
额定电压-DC -
照明电压-标称值 -
照明
断路器类型 热磁性
执行器类型 控制杆
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售
包装方式 散装

2DU60R厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

2DU60R数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 2DU60R 2DU60R数据手册

2DU60R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 33.67 ¥ 285.1849
15+ $ 33.02 ¥ 279.6794
25+ $ 32.5 ¥ 275.275
50+ $ 31.85 ¥ 269.7695
75+ $ 31.33 ¥ 265.3651
125+ $ 30.68 ¥ 259.8596
250+ $ 30.03 ¥ 254.3541
库存: 13
起订量: 12 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1425.92
