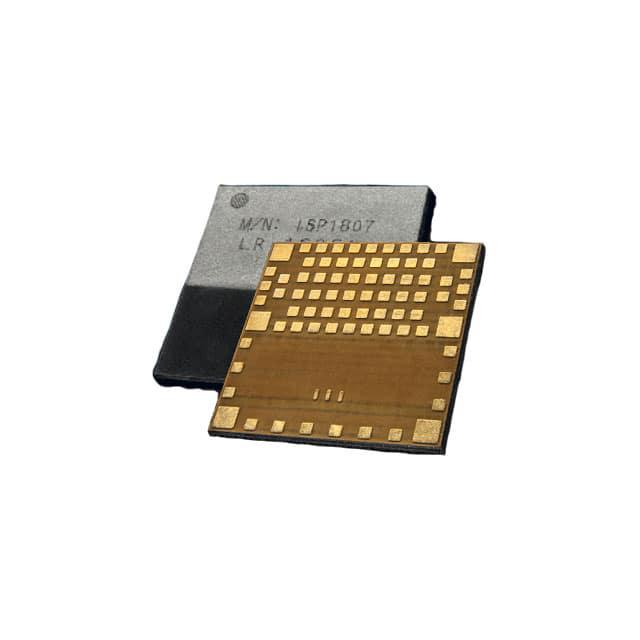

ISP1807-LR-RS

产品分类: 蓝牙芯片
厂牌: INSIGHT SIP
产品描述: 103.3dBm 100m Thread,Zigbee,蓝牙 V5.0 2.36GHz 2.5GHz 2Mbps ADC,I²C,SPI,UART,USB 贴片安装 8mm*8mm*1mm
供应商型号: 1786-1019-2-ND
供应商: Digi-Key
标准整包数: 500
INSIGHT SIP 蓝牙芯片 ISP1807-LR-RS

ISP1807-LR-RS概述

    ISP1807 低功耗模块技术手册

    产品简介


    ISP1807是一款基于nRF52840芯片设计的内置天线低功耗蓝牙模块。该模块体积小巧,尺寸仅为8 x 8 x 1 mm,集成了强大的Cortex™ M4 CPU、闪存和RAM内存以及优化过的天线,为蓝牙连接提供了完美的解决方案。其卓越的射频性能和低功耗特性使其成为远距离应用的最佳选择。此外,ISP1807还配备了多种数字和模拟接口,非常适合传感器集成。
    应用领域:
    - 高级可穿戴设备:如手表、健身设备、无线支付设备、健康监测设备等
    - 智能家居传感器和控制器
    - 工业物联网传感器和控制器
    - 先进遥控器
    - 远程游戏控制器
    - 定位信标(Beacon)

    技术参数


    以下是ISP1807模块的主要技术规格和性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 主供电电压 | -0.3 | 3.9 | V |
    | USB供电电压 | -0.3 | 5.8 | V |
    | 输入引脚电压 | -0.3 | 3.9 | V |
    | 射频输入功率 | 10 | dBm |
    | NFC天线引脚电流 | 80 | mA |
    | 存储温度 | -40 +125 | °C |
    | ESD人体模型耐受电压 | 4000 | V |
    | ESD带电设备模型耐受电压 | 750 | V |
    | 闪存擦写次数 | 10000 | cycles|
    射频规格:
    - 频率范围:2402 - 2480 MHz
    - 最大输出功率:8 dBm
    - 接收灵敏度(BLE 1 Mbps):-95 dBm
    - 接收灵敏度(BLE长距离125 Kbps):-103 dBm
    - 天线增益:0.6 dBi
    - 等效全向辐射功率(EIRP):-19.4 ~ 8.6 dBm
    - 数据速率:125 ~ 2000 kbps

    产品特点和优势


    - 超低功耗:ISP1807具备出色的低功耗特性,可在一次充电的情况下支持数年的电池寿命。
    - 高灵活性:支持蓝牙5.0全栈协议,可以与多种蓝牙协议进行通信。
    - 多接口支持:具有丰富的接口,包括USB、SPI、UART、PDM和I2C。
    - 小尺寸:紧凑的设计使得ISP1807非常适用于空间受限的应用场合。
    - 抗干扰能力强:具备优秀的射频性能,可以在复杂的环境中稳定工作。

    应用案例和使用建议


    ISP1807模块广泛应用于各类智能设备,例如智能手表、健康监测设备、智能家居传感器等。其强大的功能使其特别适合用于工业物联网和消费电子产品中。以下是一些建议,帮助您更好地利用ISP1807模块:
    - 确保电源稳定:由于ISP1807的工作电压范围较宽,建议使用稳定的电源供应,以确保模块正常运行。
    - 优化天线布局:根据不同的应用场景选择合适的天线布局,以达到最佳的信号传输效果。
    - 注意接地连接:确保所有接地连接正确无误,以提高信号质量和抗干扰能力。

    兼容性和支持


    ISP1807模块与其他电子元器件具有良好的兼容性,支持多种标准接口。同时,Insight SiP公司提供全面的技术支持和售后服务,以确保客户能够顺利使用和开发ISP1807模块。

    常见问题与解决方案


    - 问题:模块无法正常启动。
    - 解决办法: 检查电源连接是否正确,确认供电电压在规定的范围内。
    - 问题:信号传输不稳定。
    - 解决办法: 重新布置天线的位置或调整接地连接。
    - 问题:无法与设备配对。
    - 解决办法: 确认模块的固件版本是否为最新,检查设备是否满足蓝牙协议要求。

    总结和推荐


    ISP1807低功耗模块凭借其卓越的射频性能、超低功耗和丰富的接口选项,成为一款非常值得推荐的产品。其广泛的应用场景和强大的功能使其成为各类智能设备的理想选择。如果您正在寻找一款高性能且可靠的蓝牙模块,ISP1807无疑是一个不错的选择。

ISP1807-LR-RS参数

参数
最大工作频率 2.5GHz
范围 100m
接口类型 ADC,I²C,SPI,UART,USB
典型灵敏度 103.3dBm
最小工作供电电压 -
最大数据速率 2Mbps
支持协议 Thread,Zigbee,蓝牙 V5.0
最小工作频率 2.36GHz
ISM带宽 -
最大工作供电电压 -
长*宽*高 8mm*8mm*1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISP1807-LR-RS厂商介绍

Insight SiP是一家专注于系统级封装(System in Package,简称SiP)技术的公司,提供高度集成的电子解决方案。公司的主营产品主要分为以下几类:

1. 无线通信模块:包括Wi-Fi、蓝牙、NFC等无线通信技术,广泛应用于物联网(IoT)、智能家居、可穿戴设备等领域。

2. 传感器集成:提供各种传感器的SiP解决方案,如加速度计、陀螺仪、环境光传感器等,服务于汽车、医疗、消费电子等多个行业。

3. 电源管理:开发高效的电源管理SiP,用于智能手机、平板电脑、笔记本电脑等便携式设备。

4. 高性能计算:为高性能计算设备提供SiP解决方案,如FPGA、ASIC等,应用于数据中心、人工智能等领域。

Insight SiP的优势在于:

- 高度集成:通过SiP技术,将多个芯片和被动元件集成在一个封装内,减少空间占用,提高性能。

- 定制化服务:根据客户需求提供定制化的SiP解决方案,满足特定应用的特定需求。

- 快速响应:凭借灵活的生产线和强大的研发能力,能够快速响应市场变化,缩短产品上市时间。

- 成本效益:通过集成减少组件数量,降低制造成本,同时提高产品的可靠性和性能。

Insight SiP致力于通过创新的SiP技术,为客户提供更小、更快、更智能的电子解决方案。

ISP1807-LR-RS数据手册

厂牌 PDF简要描述 下载
INSIGHT SIP 蓝牙芯片 INSIGHT SIP ISP1807-LR-RS ISP1807-LR-RS数据手册

ISP1807-LR-RS封装设计

查看详情并下载
Symbol
Footprint
3D Model
