GT-TC025D-H0065-L1

产品分类: 轻触开关
厂牌: G-SWITCH/品赞
产品描述: 封装:盘装 3*2.6*0.65mm 立贴 轻触开关
供应商型号: 14M-GT-TC025D-H0065-L1 SMD
供应商: 云汉优选
标准整包数: 1

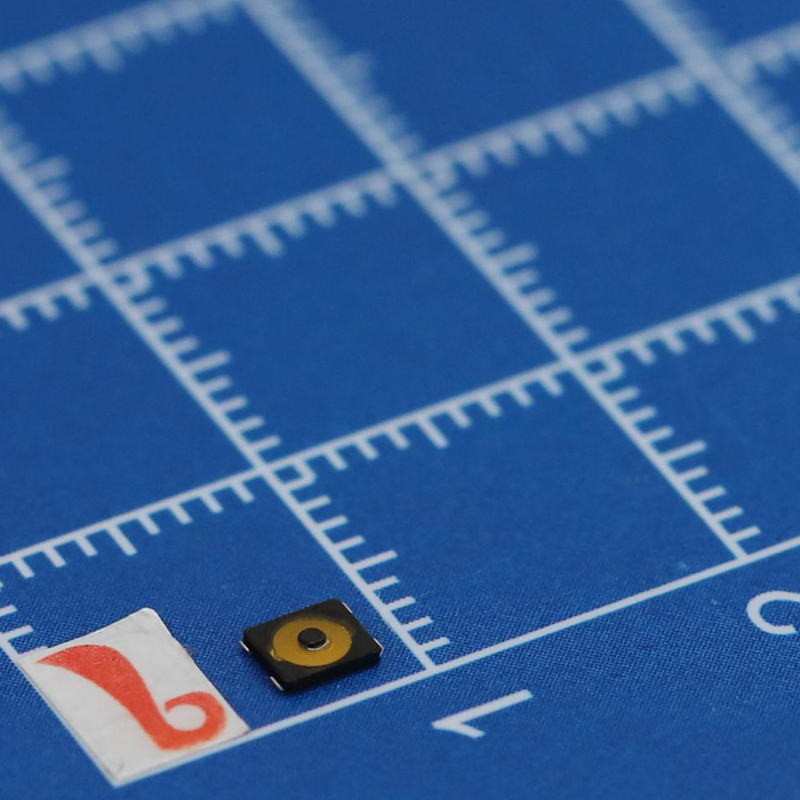

G-SWITCH/品赞 轻触开关 GT-TC025D-H0065-L1

GT-TC025D-H0065-L1概述

    # GT-TC025D-H0065-L1 技术手册解析

    产品简介


    GT-TC025D-H0065-L1 是一款高性能的电子开关产品,由品赞科技生产。作为 G-Switch 系列的一部分,这款开关广泛应用于消费电子、家用电器和工业控制等领域。其独特的机械设计和高可靠性使其成为各类电路系统中理想的开关选择。

    技术参数


    以下是 GT-TC025D-H0065-L1 的关键技术规格:
    - 型号:GT-TC025D-H0065-L1
    - 尺寸:高度 H0065 = 0.65mm
    - 操作力(A-F):160gf, 200gf, 300gf, 250gf, 120gf
    - 开关寿命:
    - L1 = 100,000 次循环
    - L3 = 300,000 次循环
    - 电气参数:
    - 额定电流:50mA
    - 额定电压:12V DC
    - 绝缘电阻:≥100MΩ @ 100V DC
    - 介电强度:250V AC,持续 1 分钟
    - 接触电阻:≤100mΩ
    - 行程:0.15 ± 0.05 mm
    - 工作温度范围:-30°C 至 +85°C

    产品特点和优势


    GT-TC025D-H0065-L1 开关具备以下显著特点和优势:
    1. 环保材料:符合 Halogen-Free 和 RoHS 标准,无铅且环保。
    2. 高可靠性:具有超过 100,000 次甚至 300,000 次的操作寿命,适合高频操作场合。
    3. 小体积设计:超薄设计(0.65mm 高度),适用于空间受限的应用场景。
    4. 耐用性强:高操作力选项确保长时间使用不易失效。
    5. 高绝缘性能:优秀的绝缘能力(≥100MΩ @ 100V DC),适合多种复杂环境。
    6. 良好兼容性:可广泛用于消费电子、工业自动化及医疗设备等领域。

    应用案例和使用建议


    应用案例
    - 消费电子产品:智能手机和平板电脑的触摸屏按键。
    - 家电设备:洗衣机、冰箱等设备中的控制开关。
    - 工业控制:自动化设备中的精密开关。
    使用建议
    - 在安装过程中确保电路设计符合额定值,避免过载情况发生。
    - 对于需要频繁操作的场合,优先选用更高寿命版本(L3)。
    - 定期检查开关状态以确保长期稳定运行。

    兼容性和支持


    GT-TC025D-H0065-L1 与其他主流电子设备具有良好的兼容性,适配各种 PCB 板材和接口标准。品赞科技提供全面的技术支持服务,包括样品申请、技术支持和售后服务热线(TEL: 0769-82388879)。此外,公司官网 [http://www.dg-switch.com](http://www.dg-switch.com) 上还提供了详细的产品文档和技术资料下载链接。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触点接触不良 | 检查电路连接是否正确,清洁触点表面。 |
    | 寿命不足 | 根据需求选择更高寿命版本(L3)。 |
    | 操作手感不一致 | 调整操作力度设置(如更换弹簧)。 |

    总结和推荐


    综上所述,GT-TC025D-H0065-L1 是一款高品质、高可靠性的电子开关产品。凭借其出色的环保特性、高操作寿命和紧凑设计,它在众多行业中表现出色。如果您正在寻找一款既能满足高性能要求又能保证长期稳定的开关解决方案,那么 GT-TC025D-H0065-L1 绝对是一个值得信赖的选择。
    推荐指数:★★★★★
    适用人群:消费电子制造商、家用电器供应商及工业控制系统集成商。

GT-TC025D-H0065-L1参数

参数
操作力 250gf@±30gf
开关功能 -
开关配置 单刀单掷
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
机械寿命 10万次
通用封装 SMD

GT-TC025D-H0065-L1厂商介绍

G-Switch公司是一家全球领先的高性能开关和控制解决方案提供商,专注于为各种工业、商业和消费电子产品提供高质量的开关和控制元件。公司主营产品包括轻触开关、滑动开关、按键开关、旋转开关等多种类型,广泛应用于汽车、医疗、**、通信、计算机、家用电器等领域。

G-Switch的优势在于其产品的高性能、可靠性和创新性。公司拥有先进的制造技术和严格的质量控制体系,确保产品在各种恶劣环境下都能稳定工作。此外,G-Switch还拥有强大的研发团队,不断推出创新产品,满足客户不断变化的需求。公司还提供定制化服务,根据客户需求设计和制造特定功能的开关和控制元件。总之,G-Switch凭借其卓越的产品和专业服务,赢得了全球客户的信赖和支持。

GT-TC025D-H0065-L1数据手册

厂牌 PDF简要描述 下载
G-SWITCH/品赞 轻触开关 G-SWITCH/品赞 GT-TC025D-H0065-L1 GT-TC025D-H0065-L1数据手册

GT-TC025D-H0065-L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
