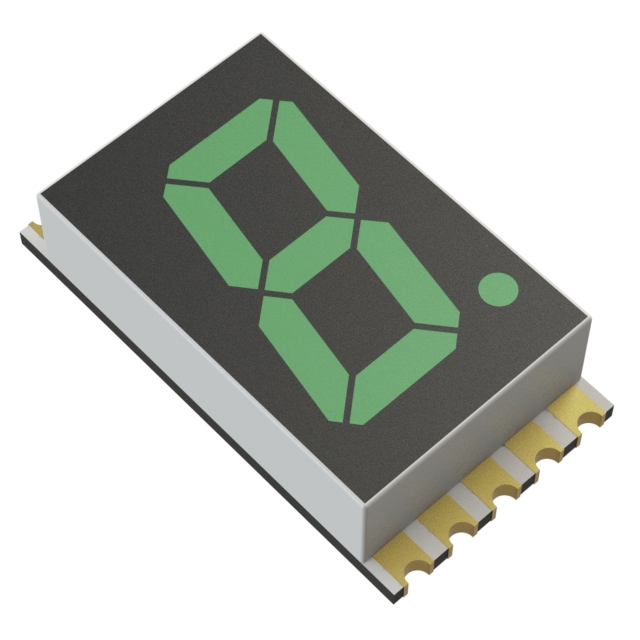

INND-SS56GCG

产品分类: LED显示器件
厂牌: INOLUX
产品描述: 70mcd 7-Segment 0.56in 绿色 14.2mm 14.22mm SMD-10P 贴片安装 3.25mm*12.4mm*19mm
供应商型号: Q-INND-SS56GCG
供应商: 期货订购
标准整包数: 750
INOLUX LED显示器件 INND-SS56GCG

INND-SS56GCG概述

    INND-SS56系列0.56英寸SMD单数字显示器技术手册

    1. 产品简介


    产品类型:
    INND-SS56系列是Inolux公司生产的0.56英寸(14.20毫米)矩阵高度的单数字显示LED显示屏,属于表面贴装器件(SMD)类型。
    主要功能:
    这款显示屏适用于各种消费电子产品和工业设备的应用,如数字时钟、家用电器和其他需要单个数字显示的设备。
    应用领域:
    - 消费电子产品
    - 工业设备

    2. 技术参数


    - 绝对最大额定值(在25°C时):
    - 每段功率消耗(Pd):最大70mW
    - 正向电流(IF):最大25mA
    - 正向脉冲电流(IFP):最大90mA
    - 反向电压(VR):5V
    - 额定工作温度范围:-40°C到+105°C
    - 电气特性(TA = 25°C):
    - 红色(Red)
    - 正向电压(VF):2.0V
    - 发光强度(IV):9mcd
    - 黄绿色(Yellow Green)
    - 正向电压(VF):2.0V
    - 发光强度(IV):3mcd
    - 蓝色(Blue)
    - 正向电压(VF):3.2V
    - 发光强度(IV):12mcd
    - 白色(White)
    - 正向电压(VF):3.2V
    - 发光强度(IV):60mcd

    3. 产品特点和优势


    - 独特功能:
    - 黑灰面和白色段,适用于多种视觉效果需求。
    - IC兼容,易于组装。
    - 动态驱动连接。
    - 符合RoHS标准,无铅。

    - 优势:
    - 多种颜色选择,适用于不同应用场景。
    - 具有良好的温度适应性,能在较宽的工作温度范围内稳定运行。
    - 易于集成和装配,降低了开发成本和时间。

    4. 应用案例和使用建议


    应用场景:
    - 数字时钟
    - 家用电器
    - 工业仪表盘
    使用建议:
    - 在使用过程中应注意ESD(静电放电)防护,以免造成损坏。
    - 建议使用焊接温度为260°C且持续时间不超过4秒的回流焊工艺进行安装。
    - 如果需要重新焊接,应在245°C下4秒内完成。

    5. 兼容性和支持


    - 该产品具有良好的IC兼容性,可以轻松集成到现有电路中。
    - 厂商提供了详细的焊接指导,确保了安装的可靠性和一致性。

    6. 常见问题与解决方案


    - 问题1:安装后显示不亮
    - 解决方法:检查焊接是否合格,确认没有虚焊现象。
    - 问题2:显示亮度不足
    - 解决方法:调整电流控制,确保正向电流符合规范要求。
    - 问题3:出现闪烁或不稳定现象
    - 解决方法:确认是否安装稳固,避免接触不良。

    7. 总结和推荐


    综合评估:
    INND-SS56系列0.56英寸SMD单数字显示器是一款高性价比的产品,拥有良好的电气特性和稳定的工作性能,适合用于消费电子产品和工业设备。它的多种颜色选择和良好的兼容性使其在实际应用中表现优秀。强烈推荐使用。
    以上是对INND-SS56系列0.56英寸SMD单数字显示器的技术手册的详细解读,希望能帮助您更好地理解和使用这款产品。

INND-SS56GCG参数

参数
显示高度 -
显示类型 7-Segment
触碰模式 -
控制器类型 -
字符宽度 14.2mm
分辨率(pixels) -
显示宽度 -
显示尺寸 0.56in
发光强度 70mcd
背光颜色 -
视角 -
字符高度 14.22mm
显示模式 -
显示颜色 绿色
接口方式 -
长*宽*高 3.25mm*12.4mm*19mm
通用封装 SMD-10P
安装方式 贴片安装
零件状态 在售
包装方式 管装

INND-SS56GCG厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

INND-SS56GCG数据手册

厂牌 PDF简要描述 下载
INOLUX LED显示器件 INOLUX INND-SS56GCG INND-SS56GCG数据手册

INND-SS56GCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
