IN-PI554FCH

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 470nm(Max),525nm(Max),625nm(Max) 2V,3V,3V 12mA(红色),12mA(绿色),12mA(蓝色) 圆形,带平顶 红,红色,绿,绿色,蓝,蓝色 2020 贴片安装 5mm*5mm*1.6mm
供应商型号: 743-IN-PI554FCH
供应商: Mouser
标准整包数: 1
INOLUX 发光二极管 IN-PI554FCH

IN-PI554FCH概述


    产品简介

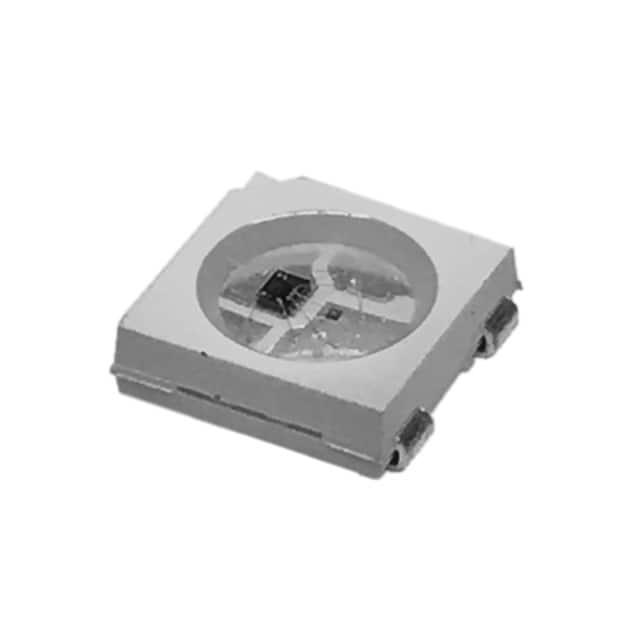

    5050 RGB LED 4-Pin With Integrated IC
    5050 RGB LED 是一款集成式智能LED,采用一体化设计,内置恒流驱动IC和RGB芯片。这类LED广泛应用于各种显示设备,如广告牌、装饰灯带、智能照明系统等。其小巧的外形尺寸(5.0mm x 5.0mm x 1.6mm),使得它在空间受限的应用场合表现出色。

    技术参数


    基本参数
    - 发光强度:
    - 红光:750mcd(典型值)
    - 绿光:1350mcd(典型值)
    - 蓝光:750mcd(典型值)
    - 波长:
    - 红光:624nm(典型值)
    - 绿光:524nm(典型值)
    - 蓝光:466nm(典型值)
    - 正向电压:
    - 红光:1.8-2.2V
    - 绿光:2.8-3.2V
    - 蓝光:2.8-3.2V
    - 输入电流:
    - 驱动电流:12mA(标准)
    电气特性
    - 电源电压:
    - 最大工作电压:5.2V
    - 最高输出端电压:26V
    - 信号传输速率:
    - 数据传输速率:800kbps
    - 信号延迟时间:
    - 输出延迟时间:≤500ns
    - 输入到输出延迟时间:≤500ns
    - PWM控制精度:
    - 256级灰度调整
    环境适应性
    - 工作温度范围:
    - -25°C 至 85°C
    - 存储温度范围:
    - -50°C 至 150°C
    - ESD防护:
    - 最大静电放电电压:4kV

    产品特点和优势


    这款5050 RGB LED具有如下特点和优势:
    - 内置恒流驱动IC,确保每个通道的电流精确稳定。
    - 支持单线数据传输,通过零码编码方式实现通信,传输速率为800kbps。
    - 特有的造型传输技术不受LED数量限制,可串联任何数量的LED。
    - 数据传输可靠性高,即使在10米间距下也能稳定工作。
    - 每个通道之间的电流差异小于±1.5%,芯片之间的电流差异小于±3%。
    - 内置电源反接保护模块,防止误操作导致的损坏。

    应用案例和使用建议


    该产品适用于多种场景,例如室内广告牌、灯光秀、智能家居照明系统等。为了确保最佳效果,在使用过程中需要注意以下几点:
    - 在组装时必须注意静电防护,确保所有设备接地良好。
    - 遵循推荐的焊接条件,以避免LED变形或损坏。
    - 确保存储环境湿度适中,未开封的LED应存放在干燥环境中。

    兼容性和支持


    兼容性:
    - 该产品与其他5050系列LED具有良好的兼容性。
    - 可以直接与市场上常见的控制器和驱动电路配合使用。
    厂商支持:
    - INolux公司为该产品提供全面的技术支持,包括安装指导、故障排除等。

    常见问题与解决方案


    1. Q: 如何确保LED在长时间使用后的稳定性和一致性?
    - A: 使用前应对LED进行适当的烘烤处理,并且遵循推荐的存储和焊接条件。此外,定期检查电路连接,确保没有松动或腐蚀现象。
    2. Q: 如何处理静电问题?
    - A: 在处理LED时佩戴防静电手环或手套,确保所有设备和工具接地。操作时尽量避免接触LED引脚。
    3. Q: 如何保证数据传输的稳定性?
    - A: 遵循正确的数据传输格式和协议,确保通信线路稳定可靠。同时,保持信号传输距离合理,不要超过设备规定的最大传输距离。

    总结和推荐


    总体评价:
    - 该产品具备高度可靠的恒流驱动性能和良好的信号传输能力,非常适合应用于各类显示屏及智能照明系统中。
    - 具备较强的抗干扰能力和广泛的温度适应范围,能够在各种苛刻环境下稳定运行。
    推荐指数:
    - 强烈推荐使用。其卓越的性能和稳定的品质使其成为市场上同类产品中的佼佼者。无论是从技术指标还是应用前景来看,该产品都展现出强大的市场竞争力。

IN-PI554FCH参数

参数
Vf-正向电压 2V,3V,3V
透镜形状 圆形,带平顶
波长 470nm(Max),525nm(Max),625nm(Max)
测试电流 12mA(红色),12mA(绿色),12mA(蓝色)
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 -
透镜类型 -
长*宽*高 5mm*5mm*1.6mm
通用封装 2020
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IN-PI554FCH厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-PI554FCH数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-PI554FCH IN-PI554FCH数据手册

IN-PI554FCH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.7254
10+ $ 0.5946 ¥ 5.3253
100+ $ 0.407 ¥ 3.6456
500+ $ 0.3316 ¥ 2.9698
1000+ $ 0.3024 ¥ 2.7086
2000+ $ 0.2581 ¥ 2.312
10000+ $ 0.2457 ¥ 2.2008
25000+ $ 0.2363 ¥ 2.1161
库存: 18375
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.72
