INND-TS30RAB

产品分类: LED显示器件
厂牌: INOLUX
产品描述: 18mcd 7-Segment 红色 7.62mm 7.62mm 通孔安装 6.1mm*7.62mm*12.7mm
供应商型号: 1830-1146-ND
供应商: Digi-Key
标准整包数: 1

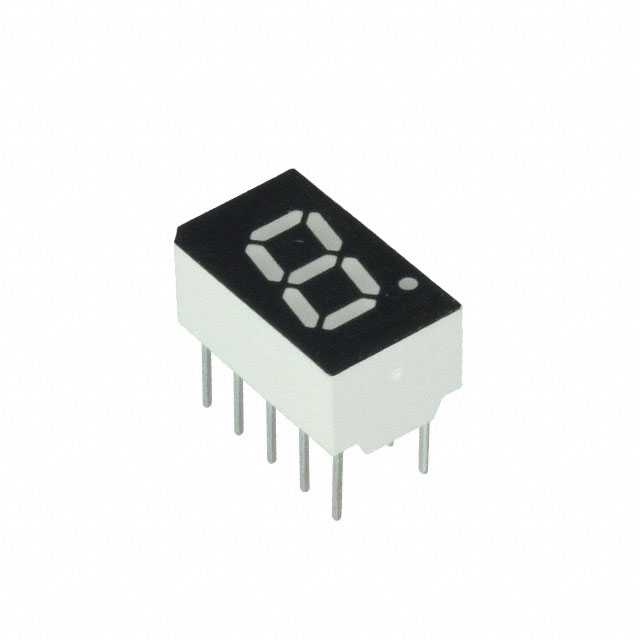

INOLUX LED显示器件 INND-TS30RAB

INND-TS30RAB概述

    # INND-TS30 系列 0.3 英寸通孔单数字显示模块技术手册

    产品简介


    产品类型:0.3英寸通孔单数字LED显示模块
    主要功能:用于显示单个数字
    应用领域:消费电子产品、工业设备

    技术参数


    | 参数 | 描述 |

    | 显示尺寸 | 0.3英寸(7.62毫米) |
    | 发射颜色 | 黄绿色、黄色、琥珀色、红色、深红色、绿色、蓝色、白色 |
    | 发射颜色技术 | AlGaInP、InGaN |
    | 正向电流 (IF) | 最大25mA |
    | 脉冲正向电流 (IFP)| 最大90mA |
    | 反向电压 (VR) | 5V |
    | 工作温度范围 | -35°C至+85°C |
    | 封装尺寸 | 参见图2 |

    产品特点和优势


    - 易于装配:IC兼容,易于组装
    - 动态驱动:支持动态驱动连接
    - 环保:符合RoHS标准,无铅

    应用案例和使用建议


    应用案例
    - 消费电子产品:可应用于手表、家电面板等
    - 工业设备:适用于各类工业控制面板、仪表板
    使用建议
    - 热管理:确保良好的散热设计以避免过热
    - 装配工艺:使用合适的焊接参数,如烙铁功率应低于15W,温度不超过230°C

    兼容性和支持


    - 兼容性:可以与其他通过孔封装的电子元器件集成
    - 支持服务:提供详细的焊接和装配指南,确保正确的安装和维护

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示不亮 | 检查电路连接是否正确,确保正负极接线正确 |
    | 发光强度不足 | 检查是否达到额定电流,调整电路 |
    | 产品损坏 | 防静电处理不当可能导致损坏,确保使用防静电措施 |

    总结和推荐


    综合评估:
    - 优点:显示清晰,易于装配,兼容性好,工作温度范围广
    - 推荐使用:强烈推荐在需要单数字显示的应用场景中使用,尤其是在消费电子和工业设备中
    通过上述技术参数和技术规格可以看出,INND-TS30系列 0.3英寸通孔单数字显示模块具有出色的性能和可靠性。无论是从技术指标还是实际应用方面,都展现出卓越的表现。因此,它是一款值得推荐的优质电子元器件产品。

INND-TS30RAB参数

参数
视角 -
显示模式 -
显示类型 7-Segment
控制器类型 -
字符高度 7.62mm
发光强度 18mcd
显示高度 -
背光颜色 -
显示颜色 红色
触碰模式 -
分辨率(pixels) -
显示尺寸 -
接口方式 -
显示宽度 -
字符宽度 7.62mm
长*宽*高 6.1mm*7.62mm*12.7mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

INND-TS30RAB厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

INND-TS30RAB数据手册

厂牌 PDF简要描述 下载
INOLUX LED显示器件 INOLUX INND-TS30RAB INND-TS30RAB数据手册

INND-TS30RAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9288 ¥ 7.8484
35+ $ 0.531 ¥ 4.4437
525+ $ 0.3954 ¥ 3.3092
1015+ $ 0.39 ¥ 3.2638
库存: 6156
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.84
