INND-SS30YGCB

产品分类: LED显示器件
厂牌: INOLUX
产品描述: 2mcd 7-Segment 0.3in 绿色,黄色 7.62mm 7.62mm SMD-10P 贴片安装 3.15mm*7.3mm*12mm
供应商型号: Q-INND-SS30YGCB
供应商: 期货订购
标准整包数: 1000

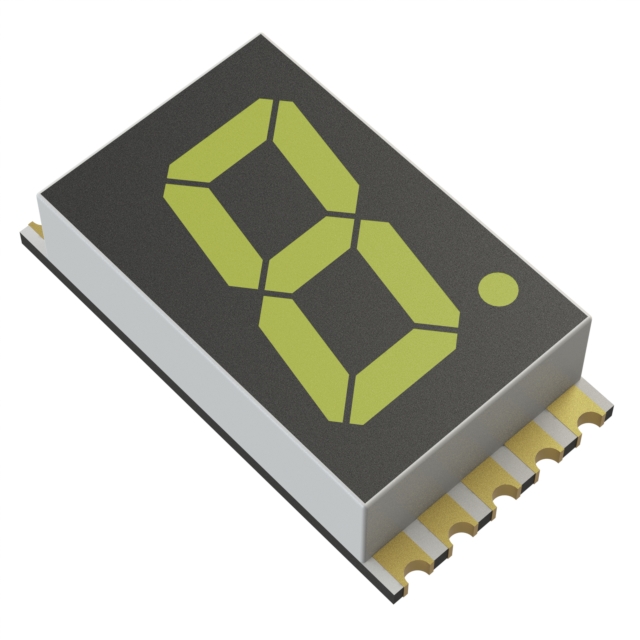

INOLUX LED显示器件 INND-SS30YGCB

INND-SS30YGCB概述

    INND-SS30 系列 0.3" SMD 单位数字显示器

    产品简介


    INND-SS30系列是由Inolux Corporation生产的0.3英寸(7.62毫米)高矩阵单数字显示器。该显示器采用表面贴装(SMD)设计,适合应用于消费电子和工业设备等领域。每个段的发光颜色多种多样,包括黄色、绿色、琥珀色、红色、深红色、绿色、蓝色和白色。

    技术参数


    | 产品 | 发光颜色技术 | 功耗 (mW) | 正向电流 (mA) | 脉冲正向电流 (mA) | 反向电压 (V) | 温度范围 (°C) |

    | INND-SS30YGXX | 黄绿 | 70 | 25 | 90 | 5 | -40至105 |
    | INND-SS30YXX | 黄色 | 70 | 25 | 90 | 5 | -40至105 |
    | INND-SS30AXX | 橙色 | 70 | 25 | 90 | 5 | -40至105 |
    | INND-SS30RXX | 红色 | 70 | 25 | 90 | 5 | -40至105 |
    | INND-SS30DRXX | 深红色 | 70 | 25 | 90 | 5 | -40至105 |
    | INND-SS30GXX | 绿色 | 114 | 30 | 100 | 5 | -40至105 |
    | INND-SS30BXX | 蓝色 | 114 | 30 | 100 | 5 | -40至105 |
    | INND-SS30WXX | 白色 | 114 | 30 | 100 | 5 | -40至105 |
    电性特性:
    | 产品 | 发光颜色技术 | VF (V) @ 20 mA | 波长 (nm) @ 20 mA | 亮度 (mcd) @ 10 mA | 逆向电流 (μA) @ VR = 5 V | IV-M @ IF = 10 mA |

    | INND-SS30YGXX | 黄绿 | 2.0 - 2.8 | 570 - 572 | 100 | 2:1 | 2 |
    | INND-SS30YXX | 黄色 | 2.0 - 2.8 | 590 - 592 | 100 | 2:1 | 8 |
    | INND-SS30AXX | 橙色 | 2.0 - 2.8 | 605 - 612 | 100 | 2:1 | 9 |
    | INND-SS30RXX | 红色 | 2.0 - 2.8 | 630 - 644 | 100 | 2:1 | 5 |
    | INND-SS30DRXX | 深红色 | 2.0 - 2.8 | 645 - 660 | 100 | 2:1 | 2 |
    | INND-SS30GXX | 绿色 | 3.2 - 3.8 | 525 | 100 | 2:1 | 37 |
    | INND-SS30BXX | 蓝色 | 3.2 - 3.8 | 465 | 50 | 2:1 | 7 |
    | INND-SS30WXX | 白色 | 3.2 - 3.8 | X: 0.27, Y: 0.25 | 50 | 2:1 | 10.7 - 19.3 |

    产品特点和优势


    1. 紧凑型设计:0.3英寸的高度使得它非常适合空间受限的应用场合。
    2. IC兼容性:易于组装,便于在电路板上安装和操作。
    3. 动态驱动连接:提高了显示效果的稳定性和可靠性。
    4. 环保材料:RoHS合规,无铅。
    5. 多色选择:提供了多种颜色选项,适应不同应用场景需求。

    应用案例和使用建议


    该系列产品适用于各种消费电子和工业设备。例如,在某些消费电子产品中,如手持设备和遥控器,这些显示器可以用于指示时间或电池状态。在工业设备中,它们可以用于显示温度或压力等参数。
    使用建议:
    1. 正确的焊接方法:为确保长期稳定性,应在260℃下不超过4秒进行回流焊。
    2. 防护措施:在处理过程中需采取静电放电保护措施,以避免因静电损坏。

    兼容性和支持


    这些显示器具有良好的兼容性,能够与大多数现有的SMD技术兼容。厂商提供了一套详细的使用指南和售后服务,确保用户能够在使用过程中获得必要的技术支持。

    常见问题与解决方案


    1. 问题:静电损坏
    - 解决方案:在处理和装配过程中采取适当的静电防护措施。
    2. 问题:焊接温度过高
    - 解决方案:确保焊接温度控制在合理范围内,不超过260℃。

    总结和推荐


    INND-SS30系列0.3英寸SMD单数字显示器以其紧凑的设计、IC兼容性、多种颜色选择以及稳定的电气性能,成为一款非常有竞争力的产品。其广泛应用在消费电子和工业设备中,特别是在空间有限且需要高可靠性的场合。对于需要多功能显示应用的工程师来说,这是一款值得推荐的产品。

INND-SS30YGCB参数

参数
显示高度 -
显示类型 7-Segment
显示模式 -
显示颜色 绿色,黄色
发光强度 2mcd
视角 -
显示宽度 -
字符宽度 7.62mm
显示尺寸 0.3in
背光颜色 -
接口方式 -
字符高度 7.62mm
分辨率(pixels) -
触碰模式 -
控制器类型 -
长*宽*高 3.15mm*7.3mm*12mm
通用封装 SMD-10P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

INND-SS30YGCB厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

INND-SS30YGCB数据手册

厂牌 PDF简要描述 下载
INOLUX LED显示器件 INOLUX INND-SS30YGCB INND-SS30YGCB数据手册

INND-SS30YGCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
