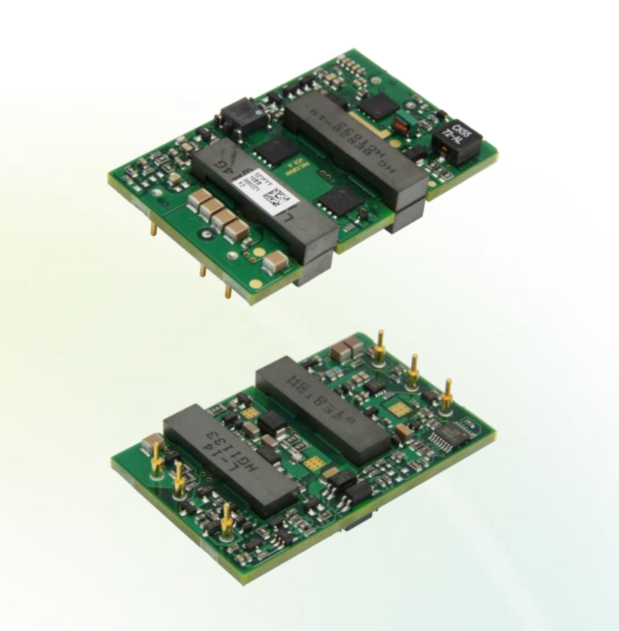

GAQ03S24

产品分类: DC-DC模块
产品描述: Quarter-Brick DC-DC Converter 36 - 75 V Input 24 V Output 3 A Current Negative Logic
供应商型号: SG-GAQ03S24
供应商: 国内现货
标准整包数: 1
HUAWEI/深圳华为 DC-DC模块 GAQ03S24

GAQ03S24概述

    GAQ03S24 隔离式DC-DC转换器技术手册

    产品简介


    GAQ03S24是一款新型隔离式DC-DC转换器,采用非标准四分之一砖结构,具有高效率和高功率密度。其输入电压范围为36 V至75 V,额定输出电压为24 V,最大输出电流为3 A。这款转换器适用于多种工业应用场景,如通信系统、服务器、工业控制设备等。

    技术参数


    以下是GAQ03S24的主要技术规格:
    - 机械特征
    - 尺寸:57.9 mm x 36.8 mm x 9.7 mm(2.28 in. x 1.45 in. x 0.38 in.)
    - 重量:约33克
    - 控制特性
    - 远程开关控制
    - 输出电压调节
    - 保护特性
    - 输入欠压保护
    - 输出过流保护(间歇模式)
    - 短路保护(间歇模式)
    - 过压保护(间歇模式)
    - 过温保护(自恢复)
    - 操作特性
    - 输入电压范围:36 V - 75 V
    - 输出电流范围:0 - 3 A
    - 输出纹波和噪声低
    - 效率:92.5%(24 V,3 A)
    - 安全特性
    - 符合UL60950-1和CSA C22.2 No. 60950-1-07标准
    - 满足UL94V-0阻燃要求
    - RoHS6合规

    产品特点和优势


    GAQ03S24的主要特点是:
    - 高效率:最高可达92.5%,保证能量转换效率。
    - 高功率密度:紧凑的设计,节省空间。
    - 多种保护功能:包括输入欠压保护、输出过流保护、短路保护、过压保护和过温保护,确保设备的稳定运行。
    - 远程开关控制:便于远程管理和控制。
    - 输出电压调节:通过Trim针可以微调输出电压,满足不同的应用需求。

    应用案例和使用建议


    根据手册提供的应用场景,GAQ03S24广泛应用于各种需要隔离电源的场合。例如,在通信系统中作为电源模块,确保信号传输的稳定性和可靠性。在实际应用中,建议确保足够的气流以帮助散热,避免过热导致设备损坏。此外,为了防止反极性损坏,建议增加逆向极性保护电路。

    兼容性和支持


    GAQ03S24与大多数标准电路板设计兼容。制造商提供详尽的技术支持和维护服务,包括快速响应的技术咨询和故障排查服务。

    常见问题与解决方案


    根据手册中的常见问题及解决方案,列出了以下几个常见的问题及其解决方法:
    - 问题1:设备无法启动。
    - 解决方案:检查输入电压是否在36 V到75 V范围内;确保无短路。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否变化过大;尝试调整输出电压调节电位器。
    - 问题3:设备温度过高。
    - 解决方案:确保周围环境通风良好;减少负载;如果必要,使用散热片或其他散热设备。

    总结和推荐


    综上所述,GAQ03S24是一款高效、可靠的隔离式DC-DC转换器。其高效率、多保护功能以及良好的兼容性使其在各种工业应用场景中表现出色。因此,强烈推荐在需要高可靠性和高效能的工业环境中使用此产品。

GAQ03S24参数

参数
输入电压最大值 -
输出总功率 -
输出电压 -
输出电流最大值 -
散热方式 -
转换效率 -
开关频率 -
类型 -
特性 -
最大容性负载 -
输出电压组数 -
输出方式 -
输入电压最小值 -

GAQ03S24厂商介绍

HUAWEI(华为)是一家总部位于中国的全球领先的信息与通信技术(ICT)解决方案提供商。公司成立于1987年,业务遍及全球170多个国家和地区,服务全球三分之一以上的人口。

华为主营产品分为三大类:运营商网络、企业业务和消费者业务。运营商网络提供全面的网络设备、服务和解决方案,包括5G、4G、宽带等。企业业务提供云计算、大数据、数据中心等解决方案,服务于政府、金融、能源等行业。消费者业务主要为智能手机、平板电脑、个人计算等产品。

华为的优势在于强大的研发实力和创新能力。公司每年将收入的10%以上投入研发,拥有大量专利技术。此外,华为在全球设有多个研发中心,与全球顶级高校和科研机构合作,不断推动技术进步。华为还重视开放合作,与全球合作伙伴共同打造开放、共赢的生态系统。

GAQ03S24数据手册

厂牌 PDF简要描述 下载
HUAWEI/深圳华为 DC-DC模块 HUAWEI/深圳华为 GAQ03S24 GAQ03S24数据手册

GAQ03S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 244
50+ ¥ 210.34
100+ ¥ 174.29
500+ ¥ 169.44
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 244
