IMT40R015M2HXTMA1

产品分类:
产品描述:
供应商型号: ET-4538825
供应商: 海外现货
标准整包数: 1

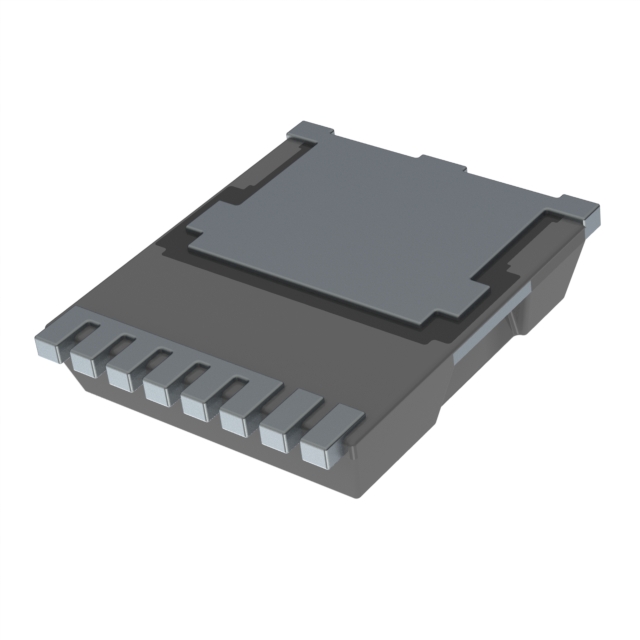

INFINEON TECHNOLOGIES  IMT40R015M2HXTMA1

IMT40R015M2HXTMA1概述

    400V CoolSiC™ G2 MOSFET IMT40R015M2H 技术手册

    产品简介


    CoolSiC™ 400V G2 MOSFET IMT40R015M2H 是一款由英飞凌公司设计的高性能碳化硅金属氧化物半导体场效应晶体管(MOSFET)。它具备极高的开关频率能力,非常适合应用于高效率转换器和同步整流器。该产品以其卓越的温度依赖性和低门阈电压著称,适用于各种工业应用,包括开关电源(SMPS)、光伏逆变器、储能系统、不间断电源(UPS)和电池管理系统,以及音频放大器等领域。

    技术参数


    1. 基本参数
    - 穿透电压(VBRO):400V
    - 漏源导通电阻(RDS(on)):15.0mΩ(典型值)
    - 持续漏电流(ID):111A(VGS=18V,TJ=25°C)
    - 输出电荷(QOSS):101nC
    - 输出能量(EOSS):7.3μJ
    - 栅极总电荷(QG(total)):62nC
    2. 电气特性
    - 门源电压(VGS(th)):3.5V~5.6V(ID=9.7mA)
    - 零门电压漏电流(IDSS):-1μA(VGS=0V,TJ=25°C)
    - 栅源泄漏电流(IGS):100nA(VGS=20V)
    - 输入电容(CISS):2100pF~2730pF(VDS=0V,VGS=200V)
    - 输出电容(COSS):300pF
    - 反向转移电容(CRSS):24pF
    3. 热特性
    - 结到外壳热阻(Rth(JC)):0.44°C/W
    - 结到环境热阻(Rth(JA)):40°C/W(6cm²散热面积)
    4. 操作范围
    - 推荐开启门电压(VGS(on)):-18V
    - 推荐关闭门电压(VGS(off)):0V

    产品特点和优势


    1. 高频率开关:得益于低RDS(on)和优异的温度稳定性,IMT40R015M2H能实现高效的高频开关,显著提高功率密度。
    2. 快速体二极管:具有低反向恢复电荷(Qrr)的快速体二极管,适用于高效率的整流电路。
    3. 温度独立性:其RDS(on)对温度的变化表现出良好的稳定性,确保在高温下也能保持良好的性能。
    4. 优化的门阈电压:基准门阈电压VGS(th)=4.5V,简化驱动设计,提升系统可靠性。
    5. 卓越的热性能:通过采用先进的.XT互连技术,IMT40R015M2H在高温环境下仍能保持优异的热性能。

    应用案例和使用建议


    应用案例:
    1. 开关电源(SMPS):利用其高开关频率能力,IMT40R015M2H能够显著减小电感和电容的尺寸,从而降低整体成本并提高能效。
    2. 光伏逆变器:高效的能量转换能力使得IMT40R015M2H在光伏系统中得以广泛应用,提供更高的发电效率。
    3. 能源存储系统:其卓越的开关性能和低损耗有助于提高系统的能量效率,延长电池寿命。
    使用建议:
    1. 适当冷却:为了确保最佳性能和使用寿命,在高温环境中使用时需注意有效的散热措施,以维持结温在安全范围内。
    2. 合理选择栅极电阻:选择合适的外部栅极电阻(RG(ext))可以有效减少开关过程中的损耗,从而提高系统效率。

    兼容性和支持


    IMT40R015M2H 支持多种栅极驱动电压,推荐范围为0V至18V。英飞凌提供了详尽的技术文档和测试电路,便于客户进行系统设计和验证。此外,英飞凌还提供在线技术支持和咨询服务,以帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:如何避免过高的结温?
    - 解决方案:确保在高温环境中使用时有足够的散热措施,如增加散热片或改进散热路径。

    2. 问题:如何降低开关损耗?
    - 解决方案:通过优化外部栅极电阻(RG(ext)),可以选择适合的值以最小化开关过程中的能量损耗。
    3. 问题:如何提高系统的稳定性和可靠性?
    - 解决方案:根据IMT40R015M2H的数据手册提供的推荐参数和电路配置进行设计,确保系统能够在推荐的工作条件下稳定运行。

    总结和推荐


    IMT40R015M2H 凭借其出色的性能、高效率和可靠性,在多个关键领域都表现出色,特别适用于需要高效开关性能的应用场合。凭借其独特的技术和优越的性价比,我们强烈推荐在各类工业应用中使用这款产品。如果您正在寻找一种能同时兼顾高性能和经济性的MOSFET,IMT40R015M2H无疑是您的理想选择。

IMT40R015M2HXTMA1参数

参数
包装方式 卷带包装

IMT40R015M2HXTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IMT40R015M2HXTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES INFINEON TECHNOLOGIES IMT40R015M2HXTMA1 IMT40R015M2HXTMA1数据手册

IMT40R015M2HXTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.3013 ¥ 154.6458
5+ $ 12.8183 ¥ 108.3143
10+ $ 10.1933 ¥ 86.1337
50+ $ 9.4938 ¥ 80.223
100+ $ 8.7286 ¥ 73.7568
250+ $ 8.5542 ¥ 72.2826
库存: 1975
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 154.64
