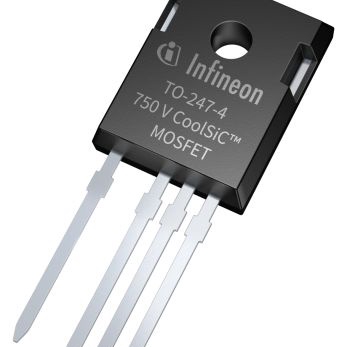

IMZA75R020M1HXKSA1

产品分类: 碳化硅场效应管
产品描述: 67nC@ 18 V 278W(Tc) 2.217nF@500V 18mΩ@ 32.5A,20V 750V 5.6V@11.7mA 1个N沟道 通孔安装
供应商型号: 4377089
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 碳化硅场效应管 IMZA75R020M1HXKSA1

IMZA75R020M1HXKSA1概述

    IMZA75R020M1H MOSFET 技术手册解析

    1. 产品简介


    IMZA75R020M1H 是一种基于CoolSiC™技术的高电压MOSFET(金属氧化物半导体场效应晶体管),属于750V G1系列。CoolSiC™技术利用了硅碳化物(Silicon Carbide, SiC)材料的独特特性,使得该器件在高电压和恶劣环境中表现出卓越的性能和可靠性。适用于电动汽车充电基础设施、光伏逆变器、不间断电源系统、能源存储和电信服务器电源管理等领域。

    2. 技术参数


    以下是IMZA75R020M1H的关键技术规格:
    - 最大漏源电压 (VDSS):750V
    - 漏源导通电阻 (RDS(on)):典型值为20 mΩ,最大值为27 mΩ
    - 栅极电荷 (QG):典型值为67 nC
    - 最大漏极电流 (IDM):261 A
    - 输出电荷 (Qoss):典型值为133 nC
    - 输出能量 (Eoss):典型值为23.9 µJ
    详细技术参数见下表:
    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 漏源导通电阻 (RDS(on)) | 20 | 27 | mΩ |
    | 栅极电荷 (QG) | 67 | - | nC |
    | 输出电荷 (Qoss) | 133 | - | nC |
    | 输出能量 (Eoss) | 23.9 | - | µJ |

    3. 产品特点和优势


    - 高度稳健:100%雪崩测试,确保长期稳定性和可靠性。
    - 最佳性能:具备低RDS(on) x Qfr特性,适合硬开关条件下的高效运行。
    - 简化驱动:驱动源引脚的存在简化了设计和布线。
    - 增强的鲁棒性:能够应对寄生导通的情况,提高系统的可靠性。
    - 降低损耗:通过改进的栅极控制降低了切换损耗。

    4. 应用案例和使用建议


    IMZA75R020M1H广泛应用于电动汽车充电基础设施、太阳能光伏逆变器、不间断电源系统和电信服务器电源管理等领域。实际应用时,需注意源极和驱动源极引脚不可互换,否则可能导致设备故障。

    5. 兼容性和支持


    该产品符合JEDEC工业标准,并且可以配合其他常见的电子元件使用。厂商提供了相应的技术支持文档和仿真模型,以便于用户进行设计和调试。

    6. 常见问题与解决方案


    - 问题1:如果超过额定电压范围,可能会导致RDS(on)和VGS(th)超出最大值。
    - 解决方案:确保工作电压和电流不超过最大额定值,并遵循推荐的操作条件。

    - 问题2:如何降低切换损耗?
    - 解决方案:优化PCB布局,减小寄生电感和耦合电容的影响。参考提供的应用注释文档或联系Infineon销售办事处获取帮助。

    7. 总结和推荐


    IMZA75R020M1H MOSFET凭借其卓越的性能和可靠性,在多种应用中表现出色。它不仅具有高度的鲁棒性和耐久性,还能显著提高系统效率。建议在高要求的应用场合中使用,以充分发挥其优势。
    结论
    IMZA75R020M1H是一款高性能的CoolSiC™ MOSFET,特别适用于需要高电压、高可靠性及高效率的应用场合。鉴于其出色的性能和广泛的应用范围,强烈推荐在相关项目中使用该产品。

IMZA75R020M1HXKSA1参数

参数
Idss-饱和漏极电流 -
Vgs(th)-栅源极阈值电压 5.6V@11.7mA
Rds(On)-漏源导通电阻 18mΩ@ 32.5A,20V
最大功率耗散 278W(Tc)
配置 -
通道数量 -
Vds-漏源极击穿电压 750V
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 2.217nF@500V
击穿电压 -
栅极电荷 67nC@ 18 V
最大功率 -
Id-连续漏极电流 -
FET类型 1个N沟道
安装方式 通孔安装
包装方式 管装
