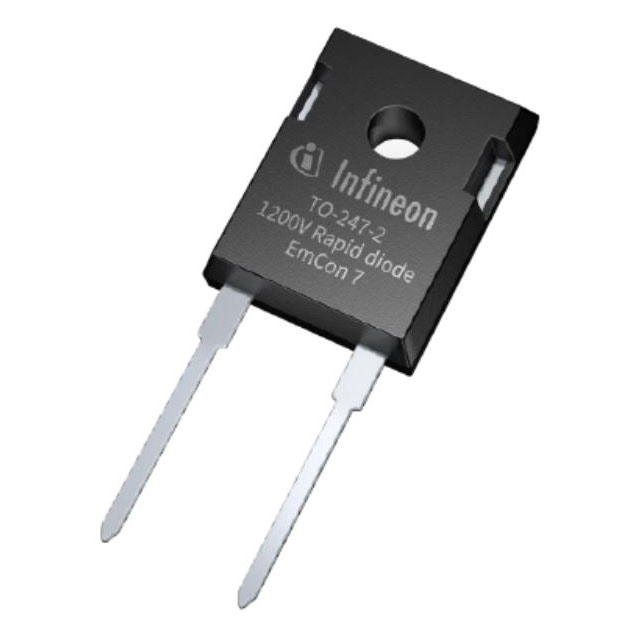

IDWD30E120D7XKSA1

产品分类: 整流二极管/整流桥
产品描述: 135ns 52A 通孔安装
供应商型号: 4351781
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 整流二极管/整流桥 IDWD30E120D7XKSA1

IDWD30E120D7XKSA1概述

    IDWD30E120D7 软快速恢复 1200V 发射极控制二极管技术手册

    产品简介


    IDWD30E120D7 是一款专为工业和家用电器应用设计的软快速恢复 1200V 发射极控制二极管。这种二极管采用独特的发射极控制技术,具有低正向电压(VF)、低反向恢复电荷(Qrr)和超快恢复时间(trr)等特点,适用于高频开关电源及高可靠性要求的应用场合。

    技术参数


    - 最大重复峰值反向电压 (VRRM): 1200V
    - 正向电流 (IF): 30A
    - 最大正向电流 (IF): 52A @ Tc=25°C, 33A @ Tc=100°C
    - 瞬态脉冲电流 (IFpulse): 120A
    - 非重复性浪涌正向电流 (IFSM): 144A @ Tc=25°C
    - 重复性浪涌正向电流 (IFRM): 90A @ Tc=25°C
    - 功耗 (Ptot): 156W @ Tc=25°C, 78W @ Tc=100°C
    - 正向电压 (VF): 2.5V 至 3V @ IF=30A
    - 反向漏电流 (IR): 20μA @ Tvj=25°C
    - 反向恢复时间 (trr): 135ns @ Tvj=25°C, IF=30A
    - 反向恢复电荷 (Qrr): 0.9μC @ Tvj=25°C, IF=30A
    - 峰值反向恢复电流 (Irrm): 16A @ Tvj=25°C, IF=30A
    - 正向工作温度范围: -40°C 至 175°C

    产品特点和优势


    IDWD30E120D7 的独特之处在于其采用的 1200V 发射极控制技术,具备软恢复特性,显著降低了反向恢复过程中的能量损耗,提高了系统的效率和可靠性。此外,这款二极管还具有低正向电压和低反向恢复电荷的优势,使其在高频开关电源和其他需要快速响应的应用中表现出色。

    应用案例和使用建议


    IDWD30E120D7 广泛应用于各种高可靠性要求的电力电子设备中,如光伏逆变器、电动汽车充电站和热泵系统。为了充分发挥其性能,建议在设计电路时充分考虑散热条件,确保二极管在安全的工作温度范围内运行。此外,在实际应用中还需注意避免过载运行,以延长使用寿命并保证系统的稳定运行。

    兼容性和支持


    IDWD30E120D7 符合RoHS标准,无铅镀层,适用于现代电子产品的要求。该产品已经通过了工业应用的相关测试,包括JEDEC47/20/22标准。厂商提供详细的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何正确焊接二极管?
    - 解决方案: 使用波峰焊接工艺,焊接温度不超过260°C,持续时间不超过10秒。同时注意保护好引脚,避免过热损坏。

    - 问题:二极管过热怎么办?
    - 解决方案: 检查散热设计是否合理,增加散热片或者风扇辅助散热。确保二极管工作温度不超出其最大允许温度。

    总结和推荐


    IDWD30E120D7 是一款性能卓越的软快速恢复 1200V 发射极控制二极管,适合于多种高可靠性和高频开关电源应用。其独特的技术优势使其在市场上具有较强的竞争力。对于需要高效能、高可靠性的电力电子设备,推荐使用此款二极管。
