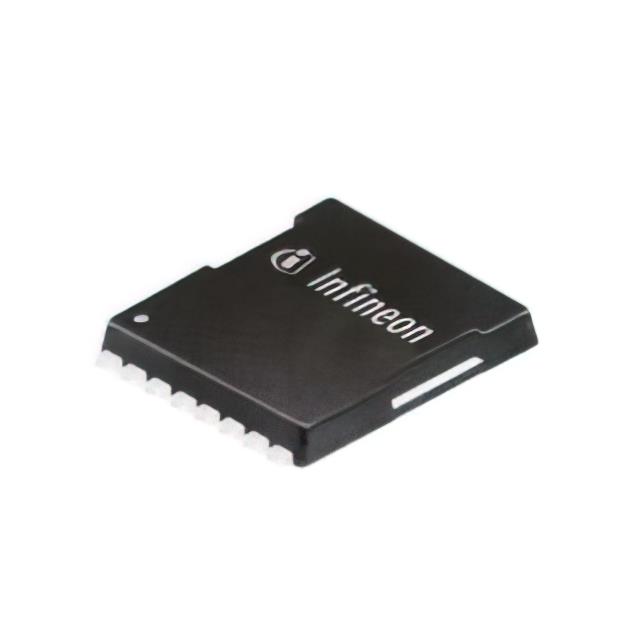

IPT067N20NM6ATMA1

产品分类: 场效应管(MOSFET)
产品描述: 3.8W(Ta),300W(Tc) 4.5V@ 251µA 107nC@ 10 V 1个N沟道 200V 6.2mΩ@ 126A,15V 7.3nF@100V 贴片安装
供应商型号: 4351795
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IPT067N20NM6ATMA1

IPT067N20NM6ATMA1概述

    IPT067N20NM6 OptiMOSTM 6 Power Transistor

    1. 产品简介


    IPT067N20NM6 是一种 N 沟道增强型 MOSFET(金属氧化物半导体场效应晶体管),具有以下基本特性:
    - 类型:N沟道
    - 主要功能:用于开关和调节电路中的电压及电流
    - 应用领域:适用于各种工业级应用,如电源管理、电机控制、光伏逆变器等。

    2. 技术参数


    - 最大耐压 (VDS):200 V
    - 最大导通电阻 (RDS(on)):6.7 mΩ(VGS=10V)
    - 最大持续漏极电流 (ID):137 A
    - 输出电荷 (Qoss):226 nC
    - 输入电荷 (QG):71 nC
    - 反向恢复电荷 (Qrr):339 nC
    - 最高工作温度:175°C
    - 封装:PG-HSOF-8
    - 其他特性:无铅镀层,符合RoHS标准,卤素自由,MSL1等级

    3. 产品特点和优势


    - 非常低的导通电阻 (RDS(on)):确保了更高的效率。
    - 出色的栅极电荷 x 导通电阻 (FOM):有助于降低功耗。
    - 非常低的反向恢复电荷 (Qrr):提高了电路的工作效率。
    - 高雪崩能量:确保了更好的耐用性。
    - 宽工作温度范围:可在高达175°C的环境中工作。
    - 环保材料:无铅,无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理:用于各种直流到直流转换器中。
    - 电机控制:适用于各种电动机驱动系统。
    - 光伏逆变器:能够高效地将太阳能电池板产生的直流电转换为交流电。
    使用建议:
    - 确保电路设计时充分考虑散热问题,避免长时间过载运行。
    - 在设计高频开关电路时,注意寄生电容的影响,合理选择外部栅极电阻。

    5. 兼容性和支持


    - 封装:PG-HSOF-8,广泛应用于工业级设备中。
    - 支持:全面支持工业应用,提供详尽的技术文档和测试报告,保证产品质量。

    6. 常见问题与解决方案


    - 问题:栅极泄漏电流过高。
    - 解决方案:检查电路连接是否正确,确保栅极电阻阻值适当。

    - 问题:导通电阻不稳定。
    - 解决方案:确保工作温度在规范范围内,尽量减少外部干扰。

    7. 总结和推荐


    总结:
    IPT067N20NM6 MOSFET是一款性能优异的产品,具备出色的导通特性和稳定性。它适用于广泛的工业应用场合,尤其是在需要高效能和高可靠性的场合下表现出色。
    推荐:
    鉴于其出色的设计和稳定的性能,强烈推荐在需要高效能和高可靠性的工业级应用中使用IPT067N20NM6。

IPT067N20NM6ATMA1参数

参数
最大功率耗散 3.8W(Ta),300W(Tc)
Vds-漏源极击穿电压 200V
Vgs(th)-栅源极阈值电压 4.5V@ 251µA
通道数量 -
Id-连续漏极电流 -
Ciss-不同 Vds 时的输入最大电容 7.3nF@100V
配置 -
栅极电荷 107nC@ 10 V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 6.2mΩ@ 126A,15V
Vgs-栅源极电压 -
安装方式 贴片安装
包装方式 卷带包装

IPT067N20NM6ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPT067N20NM6ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IPT067N20NM6ATMA1 IPT067N20NM6ATMA1数据手册

IPT067N20NM6ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.9256
10+ ¥ 36.0146
100+ ¥ 35.3597
500+ ¥ 35.3597
1000+ ¥ 35.3597
库存: 1107
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 40.92
