首页  >  产品百科  >  IRF7413ZTRPBFXTMA1

IRF7413ZTRPBFXTMA1

产品分类: 场效应管(MOSFET)
产品描述: 2.5W(Ta) 2.25V@ 250µA 14nC@ 4.5 V 1个N沟道 30V 10mΩ@ 13A,10V 1.21nF@15V 贴片安装
供应商型号: ET-4236347
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 场效应管(MOSFET) IRF7413ZTRPBFXTMA1

IRF7413ZTRPBFXTMA1概述

    IRF7413ZPbF HEXFET Power MOSFET 技术手册解析

    产品简介


    IRF7413ZPbF 是一款由英飞凌(Infineon)生产的HEXFET® 功率 MOSFET。该产品以其超低栅极阻抗、非常低的导通电阻、完全表征的雪崩电压和电流等特点著称。IRF7413ZPbF 主要用于笔记本处理器电源控制,以及图形卡和计算、网络及电信系统中的同步整流器MOSFET。此外,它还适用于电源管理和直流-直流转换器中的开关应用。

    技术参数


    - 电气特性
    - 栅极到源极电压 (VGS):± 20 V
    - 漏极到源极电压 (VDS):30 V
    - 静态漏极到源极导通电阻 (RDS(on)):最大值为10 mΩ(在VGS = 10 V时)
    - 最大漏极连续电流 (ID):100 A
    - 单脉冲雪崩能量 (EAS):最大值未给出
    - 反向恢复时间 (trr):24 - 36 ns
    - 工作环境
    - 工作结温 (TJ):-55°C 到 +150°C
    - 储存温度范围 (TSTG):-55°C 到 +150°C
    - 热阻抗
    - 结到引线热阻 (RθJL):最大值为20°C/W
    - 结到环境热阻 (RθJA):最大值为50°C/W

    产品特点和优势


    1. 超低栅极阻抗:减少了驱动功率损耗。
    2. 非常低的导通电阻:使得在大电流条件下具备更高的效率。
    3. 完全表征的雪崩电压和电流:确保了产品的可靠性和稳定性。
    4. 100% 测试栅极电阻 (RG):确保每个产品都符合严格的测试标准。
    5. 无铅制造:符合环保要求。

    应用案例和使用建议


    IRF7413ZPbF 主要应用于笔记本处理器电源控制、图形卡、计算、网络及电信系统的同步整流器MOSFET。此外,它也适用于非隔离式直流-直流转换器的开关电源设计。在使用时,需要特别注意其最大工作温度限制和电源电压限制,以确保在各种工作条件下的稳定运行。
    使用建议:
    - 确保散热设计良好,避免由于过高的结温导致的可靠性问题。
    - 在设计电路时,考虑其电容特性对整体系统性能的影响。
    - 在高频应用中,需要关注其开关时间和寄生电容对开关损耗的影响。

    兼容性和支持

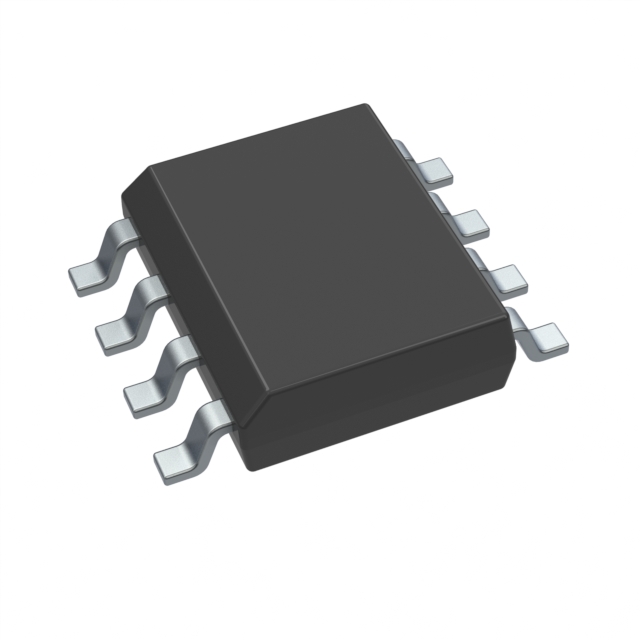

    IRF7413ZPbF 采用SO-8封装,与市面上的大多数相关电路板和模块具有良好的兼容性。此外,英飞凌提供了详细的技术文档和支持,有助于解决在使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:如何避免因过高的结温导致的产品失效?
    - 解决方案:合理设计散热系统,如使用大面积铜箔或散热片来降低结温。
    2. 问题:如何减小驱动损耗?
    - 解决方案:选择合适的栅极电阻 (RG),并确保其在电路设计中的正确连接。
    3. 问题:如何优化开关速度以减少开关损耗?
    - 解决方案:通过调整电路布局和寄生电容,尽可能减小开关时间和栅极电荷。

    总结和推荐


    IRF7413ZPbF 功率MOSFET以其优异的性能和广泛的应用领域,在现代电子设计中具有显著的优势。特别是其低栅极阻抗、低导通电阻和高可靠性使其成为笔记本处理器电源、图形卡和其他高性能电路的理想选择。在选择该产品时,建议仔细考虑其工作环境和具体应用需求,以充分发挥其性能潜力。因此,强烈推荐在合适的项目中使用IRF7413ZPbF。

IRF7413ZTRPBFXTMA1参数

参数
最大功率耗散 2.5W(Ta)
Vgs(th)-栅源极阈值电压 2.25V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.21nF@15V
Vgs-栅源极电压 -
Id-连续漏极电流 -
Vds-漏源极击穿电压 30V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 10mΩ@ 13A,10V
配置 -
栅极电荷 14nC@ 4.5 V
通道数量 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

IRF7413ZTRPBFXTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRF7413ZTRPBFXTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 场效应管(MOSFET) INFINEON TECHNOLOGIES IRF7413ZTRPBFXTMA1 IRF7413ZTRPBFXTMA1数据手册

IRF7413ZTRPBFXTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3586 ¥ 11.4799
10+ $ 0.7179 ¥ 6.0667
100+ $ 0.425 ¥ 3.5915
500+ $ 0.3317 ¥ 2.8028
1000+ $ 0.2369 ¥ 2.002
5000+ $ 0.2228 ¥ 1.8828
库存: 3912
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.47
