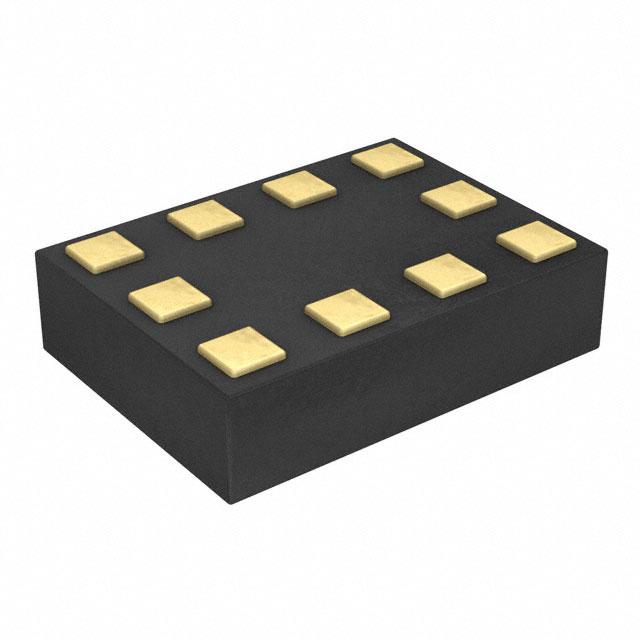

BGSX22G5A10E6327XTSA1

产品分类: RF开关
产品描述: Infineon 射频开关电路, 10引脚, 表面贴装
供应商型号: 2947803
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES RF开关 BGSX22G5A10E6327XTSA1

BGSX22G5A10E6327XTSA1概述


    产品简介


    BGSX22G5A10 RF CMOS DPDT天线交叉开关是一款专为LTE和WCDMA三模式天线应用设计的射频CMOS双路双掷(DPDT)天线交叉开关。此产品通过低插入损耗和低谐波生成实现了高性能的射频信号处理,并且具有高隔离度,使其成为多模多天线应用的理想选择。此外,它还具备小型封装和鲁棒性,适用于工业级应用。

    技术参数


    - 频率范围:0.1至6.0 GHz
    - 最大输入功率:37 dBm(连续波,驻波比1:1)
    - 供电电压:1.65 V 至 3.4 V
    - 工作温度范围:-40°C 至 85°C
    - 插入损耗(典型值):
    - 699至960 MHz:0.28 dB 至 0.35 dB
    - 1710至2200 MHz:0.37 dB 至 0.50 dB
    - 2300至2690 MHz:0.45 dB 至 0.60 dB
    - 3300至4200 MHz:0.60 dB 至 1.20 dB
    - 4400至5000 MHz:0.80 dB 至 1.30 dB
    - 5150至5925 MHz:1.10 dB 至 1.50 dB
    - 回波损耗(典型值):
    - 699至960 MHz:19 dB 至 24 dB
    - 1710至2200 MHz:15 dB 至 17 dB
    - 2300至2690 MHz:14 dB 至 16 dB
    - 3300至4200 MHz:12 dB 至 15 dB
    - 4400至5000 MHz:10 dB 至 13 dB
    - 5150至5925 MHz:7 dB 至 10 dB
    - 隔离度(典型值):
    - 状态1:47 dB 至 49 dB(699至960 MHz)
    - 状态2:41 dB 至 44 dB(699至960 MHz)
    - 互调失真:
    - 二次互调:IIP2, low:110 dBm 至 125 dBm
    - 三次互调:IIP3:65 dBm 至 80 dBm
    - 切换时间:
    - 上电稳定时间:10 µs 至 25 µs
    - 切换时间:3 µs 至 4 µs

    产品特点和优势


    - 低插入损耗和低谐波生成:BGSX22G5A10提供极低的插入损耗和良好的谐波抑制,确保了高效稳定的射频信号传输。
    - 高隔离度:高达49 dB的隔离度确保了在不同工作模式下的信号完整性。
    - 小尺寸封装:1.1mm x 1.5mm的小尺寸使其适用于紧凑的设计空间。
    - 鲁棒性和可靠性:符合RoHS和WEEE标准,保证了环境友好性和长寿命。
    - 无需外部解耦电容:在没有直流电压的情况下,可以不使用解耦电容,简化了电路设计。

    应用案例和使用建议


    应用案例:
    - 多模多天线应用:如4G LTE和WCDMA系统中的多天线切换。
    - 高密度集成应用:由于其紧凑的设计,适用于空间有限的应用场景。
    使用建议:
    - 电源管理:建议严格按照指定的电源电压范围进行操作,避免过压损坏。
    - 匹配网络:虽然不需要外部匹配组件,但在复杂环境下仍建议使用匹配网络以提高系统稳定性。

    兼容性和支持


    - 兼容性:BGSX22G5A10支持多种射频接口标准,可以与各种不同的射频前端模块兼容。
    - 技术支持:Infineon提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 最大输入功率是多少?
    - A: 最大输入功率为37 dBm(连续波,驻波比1:1)。
    - Q: 如何防止静电损坏?
    - A: 采用适当的防静电措施,例如佩戴防静电手环,使用防静电包装材料。
    - Q: 如何优化系统性能?
    - A: 使用匹配网络并合理布局电路板以减少寄生效应。

    总结和推荐


    BGSX22G5A10是一款高性能的射频CMOS双路双掷天线交叉开关,具备低插入损耗、高隔离度和高可靠性等优势,适合多模多天线应用。它的紧凑设计和易于使用的特性使其在市场上具有很强的竞争力。强烈推荐在需要高性能、小体积的射频信号处理应用中使用这款产品。

BGSX22G5A10E6327XTSA1参数

参数
典型三阶段输入截止点 80dBm
开关配置 DPDT
开关数量 -
最大插入损耗 -
开关速度 -
最小隔离度 -
测试频率 5.15GHz~5.925GHz
最大工作频率 6GHz
P1dB -
最小工作频率 100MHz
阻抗 50Ω
拓扑 -
插入损耗 1.1dB
射频类型 LTE,W-CDMA
长*宽*高 1.1mm*1.5mm*550μm
通用封装 ATSLP-10
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
