KP235XTMA1

产品分类: 压力传感器
产品描述: Infineon 绝对压力传感器, 最大工作115kPa
供应商型号: 2480585
供应商: 海外现货
标准整包数: 1

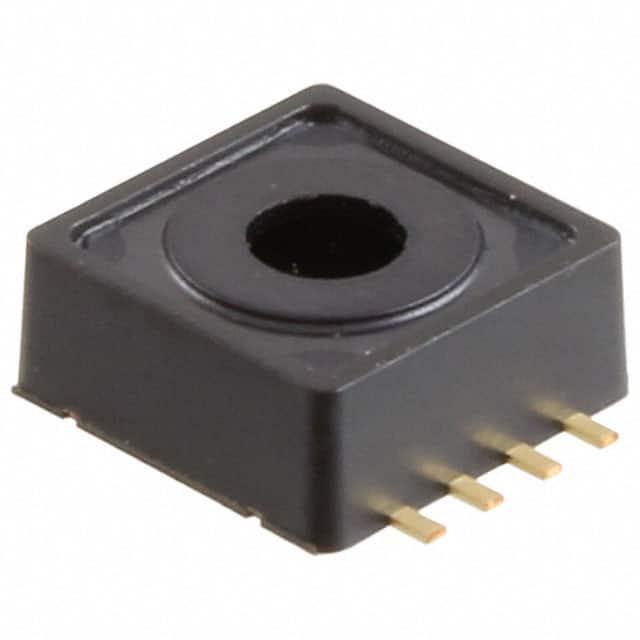

INFINEON TECHNOLOGIES 压力传感器 KP235XTMA1

KP235XTMA1概述

    KP235 Analog Absolute Pressure Sensor

    1. 产品简介


    产品类型:模拟绝对压力传感器
    主要功能:KP235 是一款基于电容原理的小型化气压传感器集成电路。它采用表面微机械加工技术,带有集成信号调理电路,采用BiCMOS工艺制造。传感器能够将压力转换为模拟输出信号,范围从40kPa到115kPa,对应的电压范围是0.5V到4.5V。
    应用领域:主要应用于汽车(测量气压)、工业控制、消费电子、医疗应用、气象站和高度计。

    2. 技术参数


    技术规格:
    - 高精度压力传感:±1.2 kPa
    - 模拟输出:比例于供电电压
    - 工作温度范围:-40°C 到 125°C
    - 封装形式:绿色SMD 8引脚封装
    - 资质认证:汽车级认证
    性能参数:
    - 输出电压范围:0.5V到4.5V
    - 操作压力范围:40kPa到115kPa
    - 温度补偿与线性化:通过数字部分进行计算,确保输出电压与压力成正比
    电气特性:
    - 供电电压范围:VDD,Min 到 VDD,Max
    - 最大比例误差:在供电电压范围内的最大比例误差不超过±0.5%
    工作环境:
    - 工作温度范围:-40°C 到 125°C

    3. 产品特点和优势


    独特功能:
    - 高精度压力传感:±1.2 kPa,适用于多种应用场景
    - 模拟输出:比例于供电电压,确保输出信号的稳定性和准确性
    - 温度补偿与线性化:通过内部算法实现,提高传感器的性能
    - 绿色封装:环保材料,符合行业标准
    市场竞争力:
    - 广泛的应用领域:覆盖汽车、工业、消费、医疗等多个领域
    - 汽车级认证:确保产品质量可靠,满足严苛的汽车标准
    - 高稳定性与可靠性:通过高精度、高稳定性的设计,保证长期使用的可靠性

    4. 应用案例和使用建议


    应用场景:
    - 气象站:用于精确测量气压变化
    - 汽车:用于监测车内外气压,辅助导航系统
    - 医疗:用于呼吸机等医疗设备的压力监测
    使用建议:
    - 确保供电电压在规定范围内,避免比例误差过大
    - 在恶劣环境下使用时,注意温度补偿和线性化设置,以提高测量精度
    - 定期检查传感器连接状态,确保接触良好

    5. 兼容性和支持


    兼容性:
    - 与各类电路板兼容,可通过SMD焊接方式安装
    - 支持SPI通信协议,便于集成到不同系统中
    厂商支持:
    - 提供详细的技术文档和使用指南
    - 客户服务团队提供技术支持,解答用户疑问

    6. 常见问题与解决方案


    常见问题:
    - 输出电压不准确:可能是由于供电电压不稳定或温度变化引起的。解决方法是确保供电电压稳定,并适当调整温度补偿设置。
    - 传感器损坏:可能是由于过压或反向接线导致。确保正确安装传感器,并遵守供电电压范围限制。
    解决方案:
    - 重新校准:如果输出电压不准确,可以通过重新校准来解决问题。
    - 更换传感器:如果损坏严重,建议更换新的传感器。

    7. 总结和推荐


    综合评估:
    - 优点:KP235 具有高精度、高稳定性和广泛的温度适应能力,适用于多种应用场合。
    - 推荐:建议在需要高精度压力测量的应用中使用KP235,特别是在汽车、工业控制和医疗领域。
    综上所述,KP235 是一款高性能、高可靠性的模拟绝对压力传感器,非常适合用于各种应用场景。无论是从精度还是稳定性方面来看,它都是市场上一个强有力的竞争者。

KP235XTMA1参数

参数
工作压力范围 ±1.2KPa
最大工作供电电压 5.5V
最小工作供电电压 4.5V
精度 ±0.348PSI (±2.4kPa)
输出类型 -
压力类型 绝对
最大工作压力 150KPa
长*宽*高 7mm*7mm*2.8mm
通用封装 DSOF-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KP235XTMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KP235XTMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 压力传感器 INFINEON TECHNOLOGIES KP235XTMA1 KP235XTMA1数据手册

KP235XTMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
